Jak prawidłowo dobrać reaktor odstrajający, aby zapewnić ochronę kondensatora bez uszczerbku dla zdolności kompensacyjnej?

We współczesnych systemach elektroenergetycznych zanieczyszczenie harmonicznymi stało się ukrytym zagrożeniem dla bezpiecznej pracy urządzeń kompensujących moc bierną niskiego napięcia. Jako profesjonalny producent sprzętu do kompensacji mocy biernej niskiego napięcia w Chinach, firma Geyue Electric naprawdę zdała sobie sprawę, że wielu klientów staje przed dylematem podczas stosowania samonaprawiających się kondensatorów bocznikowych: muszą skutecznie tłumić wzmocnienie harmonicznych, aby chronić kondensatory, jednocześnie zapewniając, że podstawowa zdolność kompensacji mocy nie zostanie utracona. Jeśli chodzi o utrzymanie równowagi między tymi dwoma aspektami, kluczową rolę odgrywa odpowiedni dobór reaktora odstrajającego. W poniższym tekście główny inżynier naszej firmy przeprowadzi Państwu szczegółowe omówienie, w jaki sposób naukowo określić parametry reaktora, aby uzyskać niezawodną ochronę kondensatora i zapewnić stałą zdolność kompensacyjną.

Zrozumienie podstawowej funkcji reaktora rozstrojającego

Dławik odstrajający i kondensator są połączone szeregowo, tworząc obwód strojenia. Jego główną funkcją jest zmiana charakterystyki impedancji obwodu. W warunkach częstotliwości podstawowej reaktor wykazuje reaktancję indukcyjną, co powoduje nieznaczny spadek napięcia na zaciskach kondensatora, wpływając w ten sposób na jego pojemność wyjściową. Przy częstotliwości harmonicznej charakterystyka wysokiej impedancji utworzona przez dławik i kondensatory może skutecznie tłumić prąd harmoniczny i zapobiegać uszkodzeniu kondensatorów na skutek przetężenia. Ten punkt równowagi między ochroną a wydajnością jest precyzyjnie ustalany przez szybkość reaktancji reaktora. Stosunek reaktancji to stosunek reaktancji indukcyjnej reaktora przy częstotliwości podstawowej do reaktancji pojemnościowej kondensatorów. Ten kluczowy parametr bezpośrednio określa częstotliwość strojenia i efekt kompensacji całego zestawu urządzeń.

Zapoznaj się z naukowymi zasadami doboru współczynnika reaktancji

Wybór odpowiedniego współczynnika reaktancji jest kolejnym kluczowym czynnikiem osiągnięcia równowagi pojemności szafy zabezpieczającej i kompensacyjnej kondensatora. Typowe współczynniki reaktancji obejmują 6% i 7% itd. Każdy współczynnik reaktancji odpowiada innemu punktowi częstotliwości strojenia. Biorąc za przykład reaktor o współczynniku reaktancji wynoszącym 6%, jego częstotliwość strojenia wynosi około 189 herców i ma na celu głównie utworzenie wysokiej impedancji dla piątej harmonicznej. Określając współczynnik reaktancji reaktora, zarządcy systemów elektroenergetycznych muszą najpierw przeprowadzić szczegółowe badania harmonicznych sieci w celu zidentyfikowania częstotliwości i zawartości dominującej harmonicznej, ponieważ precyzyjny pomiar harmonicznych jest podstawą naukowego doboru reaktora. Jeżeli w systemie elektroenergetycznym dominuje piąta harmoniczna, wówczas najwłaściwszy będzie wybór reaktora o współczynniku reaktancji wynoszącym 6%. Jeżeli w systemie elektroenergetycznym bardziej widoczna jest trzecia harmoniczna, należy wybrać reaktor o współczynniku reaktancji większym niż 6%. Szczególnie ważne jest, aby pamiętać, że chociaż wzrost współczynnika reaktancji może zapewnić lepszą ochronę przed harmonicznymi, spowoduje to również dalsze zmniejszenie napięcia na zaciskach kondensatora, wpływając na znamionową pojemność wyjściową kondensatora.

Wprowadź korekcję dopasowania pojemności kondensatora

Po ustaleniu zastosowania określonej szybkości reaktancji dla reaktora, zarządca systemu elektroenergetycznego musi dokonać odpowiednich korekt pojemności kondensatora. Ze względu na efekt podziału napięcia dławika rzeczywiste napięcie przyłożone na zaciskach kondensatora jest niższe niż napięcie sieciowe, co bezpośrednio prowadzi do zmniejszenia mocy biernej wyjściowej kondensatora. Aby mieć pewność, że system kompensacji nadal osiąga oczekiwany efekt kompensacji, wspomniane powyżej tłumienie wydajności należy uwzględnić na etapie projektowania. Powszechną praktyką jest odpowiednie zwiększenie poziomu napięcia znamionowego kondensatora lub zwiększenie jego pojemności nominalnej. Dzięki tej korekcie dopasowania wydajności, nawet gdy reaktor jest zainstalowany, zapotrzebowanie systemu na moc kompensacji mocy biernej może być nadal zaspokojone. To przyszłościowe myślenie projektowe może skutecznie rozwiązać sprzeczność między ochroną a wydajnością, osiągając optymalną równowagę między ochroną a wydajnością.

Rozwiązania i zaangażowanie zawodowe Geyue Electric

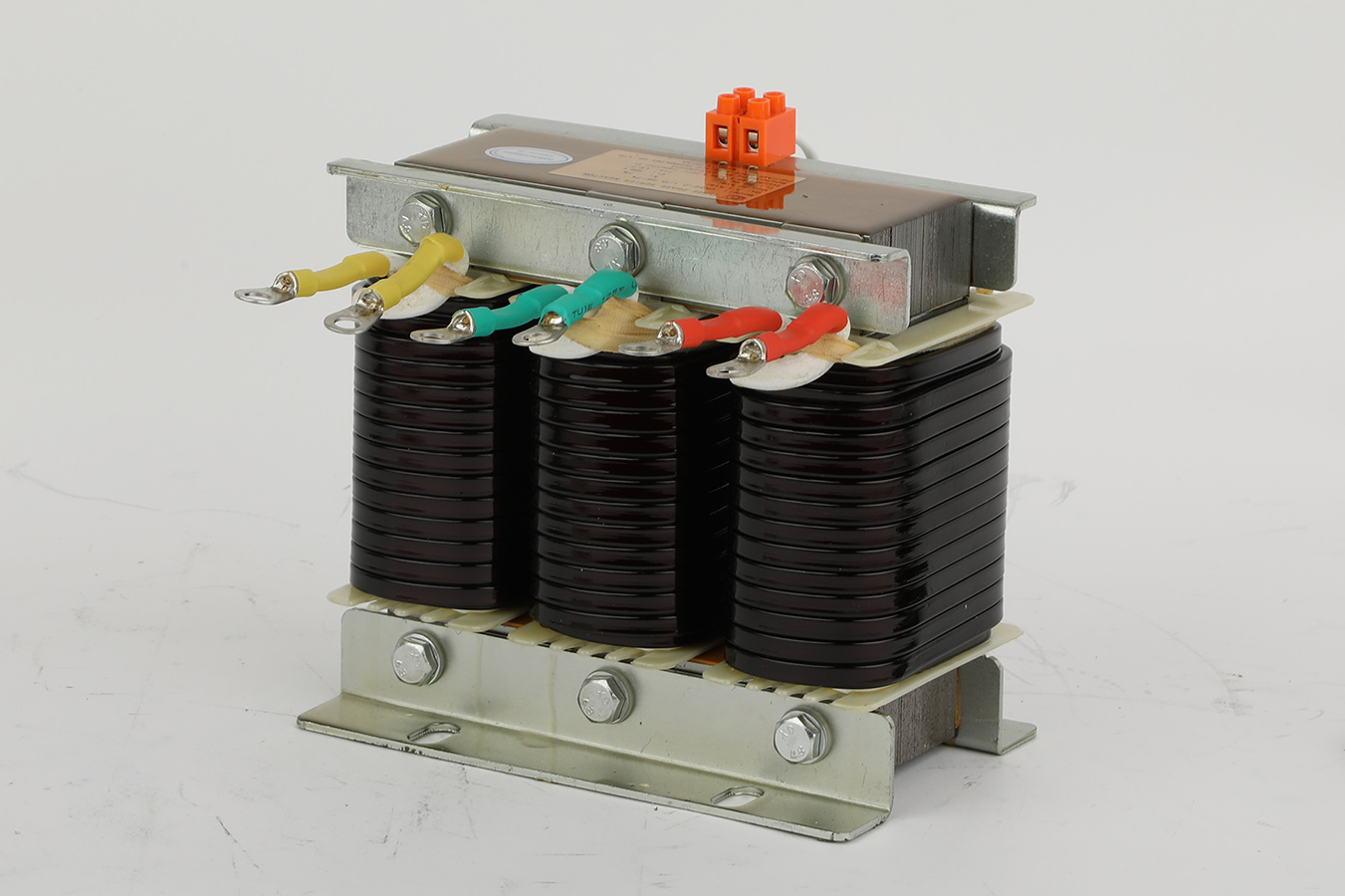

Jako producent z długą historią w dziedzinie kompensacji mocy biernej niskiego napięcia, Geyue Electric zaproponował nasze potężne rozwiązanie, aby sprostać uznanemu w branży wyzwaniu, jakim jest zrównoważenie niezawodności kondensatorów i skuteczności kompensacji. NaszSeria reaktorów szeregowych CKSGjako materiał rdzenia wykorzystują wysokiej jakości importowane, walcowane na zimno zorientowane blachy ze stali krzemowej, dzięki czemu reaktory wykazują doskonałe właściwości w zakresie niskich strat i niskiego wzrostu temperatury w całym procesie kompensacji. Seria reaktorów serii CKSG została opracowana przez nasz zespół inżynierów w drodze wielokrotnych precyzyjnych obliczeń oraz ciągłych ulepszeń i optymalizacji, skutecznie tłumiąc określone podharmoniczne i minimalizując wpływ na zdolność kompensacji. Geyue Electric gwarantuje, że nasz naukowy dobór parametrów i rozsądne dopasowanie wydajności mogą pomóc menedżerom systemów zasilania w uzyskaniu niezawodnej ochrony kondensatorów bez utraty efektu kompensacji. Jeśli nie wiesz, jak prawidłowo dobrać wielkość dławika odstrajającego, aby zapewnić ochronę kondensatorów bez uszczerbku dla zdolności kompensacyjnej, prosimy o przesłanie zapytań doinfo@gyele.com.cn. Geyue Electric jest chętny do współpracy z Tobą w celu rozwiązania problemów harmonicznych i poprawy jakości działania Twojego systemu elektroenergetycznego.
