W jaki sposób należy optymalizować wybór urządzeń przełączających (styczniki, tyrystory i przełączniki złożone) na podstawie charakterystyk obciążenia?

W systemie kompensacyjnym zasilania o niskim napięciu urządzenie przełączające służy jako element podstawowy, a jego wydajność bezpośrednio wpływa na stabilność, szybkość reakcji i długość życia sprzętu do kompensacji.Styczniki, tyrystory iprzełączniki złożoneto powszechne metody przełączania, każda z własnymi scenariuszami zastosowania. Jako producent urządzeń do kompensacji mocy biernej niskiego napięcia, Geyue Electric w pełni rozumie, że dobór wyłącznika musi być ściśle powiązany z charakterystyką obciążenia, aby osiągnąć optymalną pracę systemu. Charakterystyka obciążenia obejmuje takie czynniki, jak rodzaj obciążenia, częstotliwość zmian, udar prądowy i zawartość harmonicznych, które określają prędkość przełączania, trwałość i zdolność przeciwzakłóceniową przełącznika. Dlatego naukowy dobór przełączników może nie tylko znacząco poprawić jakość zasilania systemu elektrycznego, ale także pomóc użytkownikom w efektywnym zarządzaniu energią poprzez zmniejszenie zużycia energii i kosztów konserwacji.

Klasyfikacja i wpływ charakterystyk obciążenia

Zrozumienie charakterystyki obciążenia jest warunkiem wyboru urządzenia przełączającego, ponieważ charakterystyka obciążenia określa naprężenie elektryczne i warunki środowiskowe, które urządzenie przełączające musi wytrzymać. W zastosowaniach przemysłowych obciążenia są zazwyczaj klasyfikowane głównie na obciążenia rezystancyjne, obciążenia indukcyjne i obciążenia pojemnościowe itp. Obciążenia rezystancyjne, takie jak oświetlenie i urządzenia grzewcze, mają prądy i napięcia w tej samej fazie, co może powodować stosunkowo niewielki prąd odtłuszczający podczas przełączania przełączania, ale wymaganie reakcji szybkości reakcji przełącznika nie jest wysokie. Obciążenia indukcyjne, takie jak silniki i transformatory, są podatne na generowanie prądów wzrostowych i skoków napięcia podczas przełączania przełączania, co wymaga, aby urządzenie przełączające było silne możliwości przeciw szokowi i funkcje gasą szybkiego łuku. Obciążenia pojemnościowe są powszechnie spotykane w samych pojemnikach kompensacyjnych. Proces przełączania kondensatorów kompensacyjnych może powodować natychmiastowe gwałtowne wzrosty prądu, szczególnie przy często przełączaniu, co może spowodować zużycie lub przegrzanie punktów styku urządzenia przełączającego.

Ponadto częstotliwość zmian obciążenia i zawartość harmonicznych są również kluczowymi czynnikami przy wyborze przełącznika. W przypadku szybko zmieniających się obciążeń, takich jak maszyny do spawania i urządzenia do konwersji częstotliwości, wymagane jest urządzenie przełączające o wysokiej częstotliwości, aby uniknąć wahań napięcia spowodowanych opóźnieniami odpowiedzi. W środowisku o wysokim harmonicznym, takim jak system napędu o zmiennej częstotliwości, może powodować rezonans elektryczny lub problemy z przegrzaniem, wymagając projektu, który może oprzeć się zakłóceniom harmonicznym. Geyue Electric stwierdził w praktyce, że ignorowanie cech obciążenia często prowadzi do przedwczesnej awarii przełącznika lub słabego efektu kompensacyjnego. Dlatego dogłębna analiza typu obciążenia i trybu pracy jest pierwszym krokiem w optymalizacji wyboru przełącznika.

Odpowiednie scenariusze i ograniczenia styczników

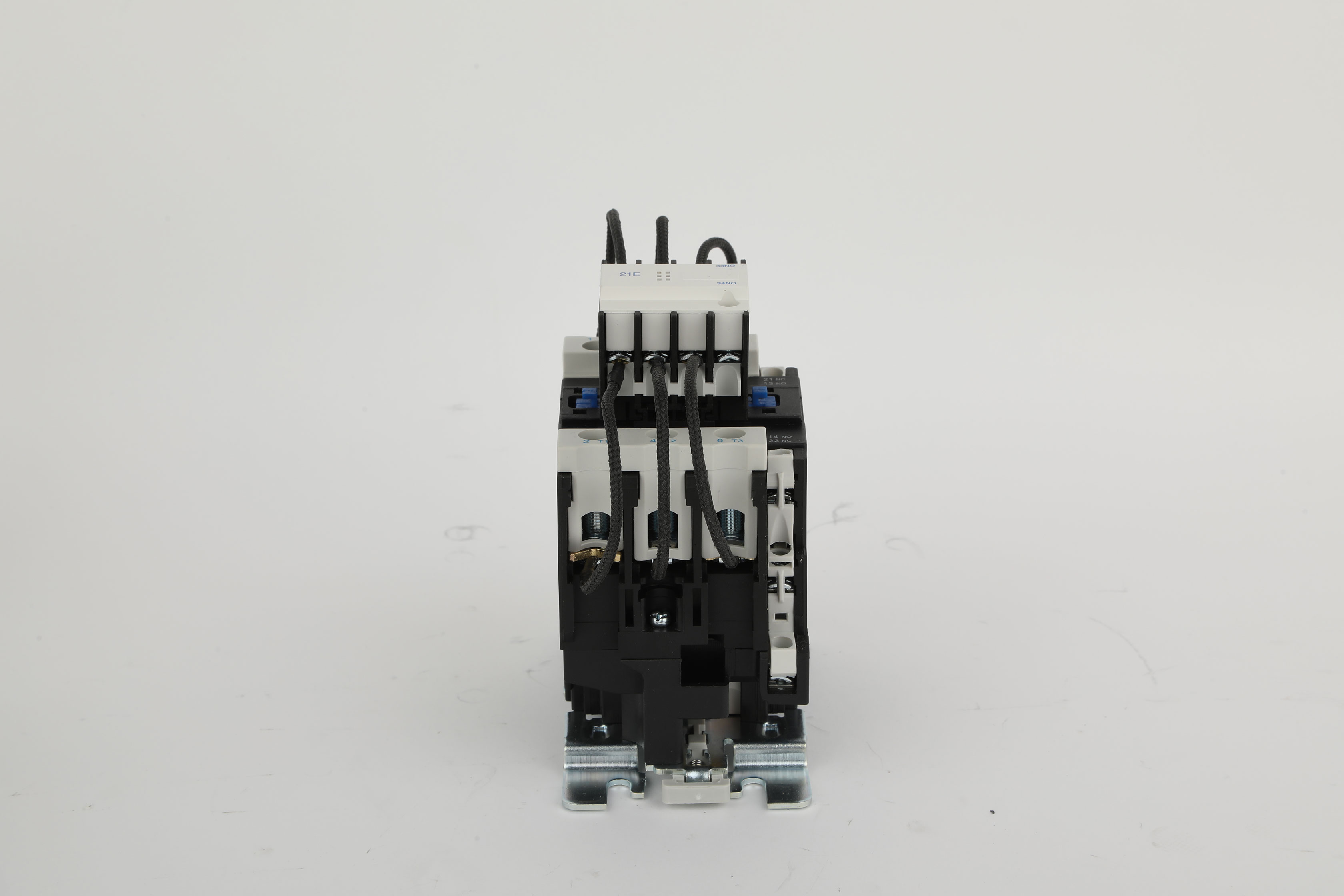

Jako mechaniczne urządzenie przełączające stycznik jest szeroko stosowany w reakcji reaktywnej z powodu jego taniego kosztu, prostej struktury i wysokiej niezawodności. Stalarz osiąga przełączanie poprzez elektromagnetyczne kierowanie kontaktem w celu zamknięcia lub otwarcia. Jest odpowiedni do scenariuszy, w których obciążenie zmienia się powoli, a częstotliwość przełączania jest niska. Na przykład w stabilnym systemie dystrybucji stycznik może skutecznie obsługiwać rezystancyjne lub łagodne obciążenia indukcyjne i jest łatwy w utrzymaniu z długą żywotnością. Jednak podczas przełączania obciążeń indukcyjnych lub pojemnościowych stycznik może generować łuki i zużycie mechaniczne. Zwłaszcza w przypadku częstych operacji punkty kontaktowe stycznika są podatne na erozję, co prowadzi bezpośrednio do wzrostu oporu kontaktowego i zużycia energii.

Geyue Electric zauważa, że ​​spośród wszystkich urządzeń przełączających styczniki mają stosunkowo wolniejsze prędkości reakcji, zwykle z czasem reakcji przekraczającymi kilka dziesiątek milisekund. To do pewnego stopnia ogranicza ich zastosowanie w dynamicznej rekompensaty. W przypadku szybko zmieniających się obciążeń, takich jak obciążenia indukcyjne, opóźnienie przełączania styczników może prowadzić do przedwczesnej kompensacji, wpływając w ten sposób na jakość energii elektrycznej. Ponadto w środowiskach o wysokiej harmonii elektromagnetyczny mechanizm styczników może być zakłócany przez harmoniczne, co może powodować niepoprawne działania lub szum mechanizmu elektromagnetycznego. Dlatego, chociaż styczniki mają zalety w projektach wrażliwych na koszty, ich ograniczenia wymagają od użytkowników uważnego rozważenia charakterystyki obciążenia przy wyborze sprzętu i unikania korzystania z styczników jako urządzeń przełączających w scenariuszach z szybkim zmieniającym się obciążeniami lub obciążeniami o dużym wpływie.

Zalety i pola aplikacyjne tyrystorów

Jako półprzewodnikowe urządzenie przełączające tyrystory słyną z braku styków, dużej szybkości reakcji i wysokiej niezawodności. W przeciwieństwie do styczników, tyrystory szczególnie nadają się do zastosowań w środowiskach obciążonych, charakteryzujących się szybkim i częstym przełączaniem. Kontrolując sygnał bramki, tyrystory mogą osiągnąć przełączanie przy zerowym napięciu, skutecznie eliminując prądy rozruchowe i skoki napięcia oraz dokładnie kompensując obciążenia indukcyjne i pojemnościowe. Na przykład w sytuacjach, w których występują częste wahania obciążenia, np. w hutach stali lub na liniach produkcyjnych samochodów, tyrystory mogą zakończyć przełączanie w ciągu milisekund, zapewniając optymalizację współczynnika mocy w czasie rzeczywistym i znacznie zmniejszając wahania napięcia i prądu w sieci energetycznej.

Geyue Electric podkreśla, że ​​zalety tyrystorów leżą w ich długim okresie życia i wymaganiach dotyczących niskiego konserwacji. Po drugie, ponieważ tyrystory nie mają elementów mechanicznych, są mniej podatne na efekty zużycia lub łuku w porównaniu z stycznikami. Wreszcie, ale mimo to, tyrystory działają stabilnie w środowiskach o wysokiej harmonicznej i mogą wytrzymać pewne zaburzenia elektryczne. Jednak tyrystory mają również wady, takie jak wysokie koszty i ścisłe wymagania dotyczące rozpraszania ciepła. Podczas stosowania tyrystorów do przełączania w warunkach wysokiej temperatury lub wysokiej prądu, urządzenie rozpraszające ciepło musi być wyposażone jednocześnie; W przeciwnym razie tyrystory są bardzo prawdopodobne, że zostaną uszkodzone z powodu przegrzania. Ponadto tyrystory mogą generować prąd upływowy w warunkach niskiego obciążenia, co znacząco wpływa na wydajność przełączania. Dlatego przed wybraniem tyrystorów konieczna jest dokładna ocena częstotliwości przełączania obciążenia i warunków zarządzania termicznego, aby zapewnić równowagę między wydajnością ekonomiczną a wydajnością w systemie kompensacji mocy reaktywnej.

Schematy integracji i optymalizacji dla przełączników złożonych

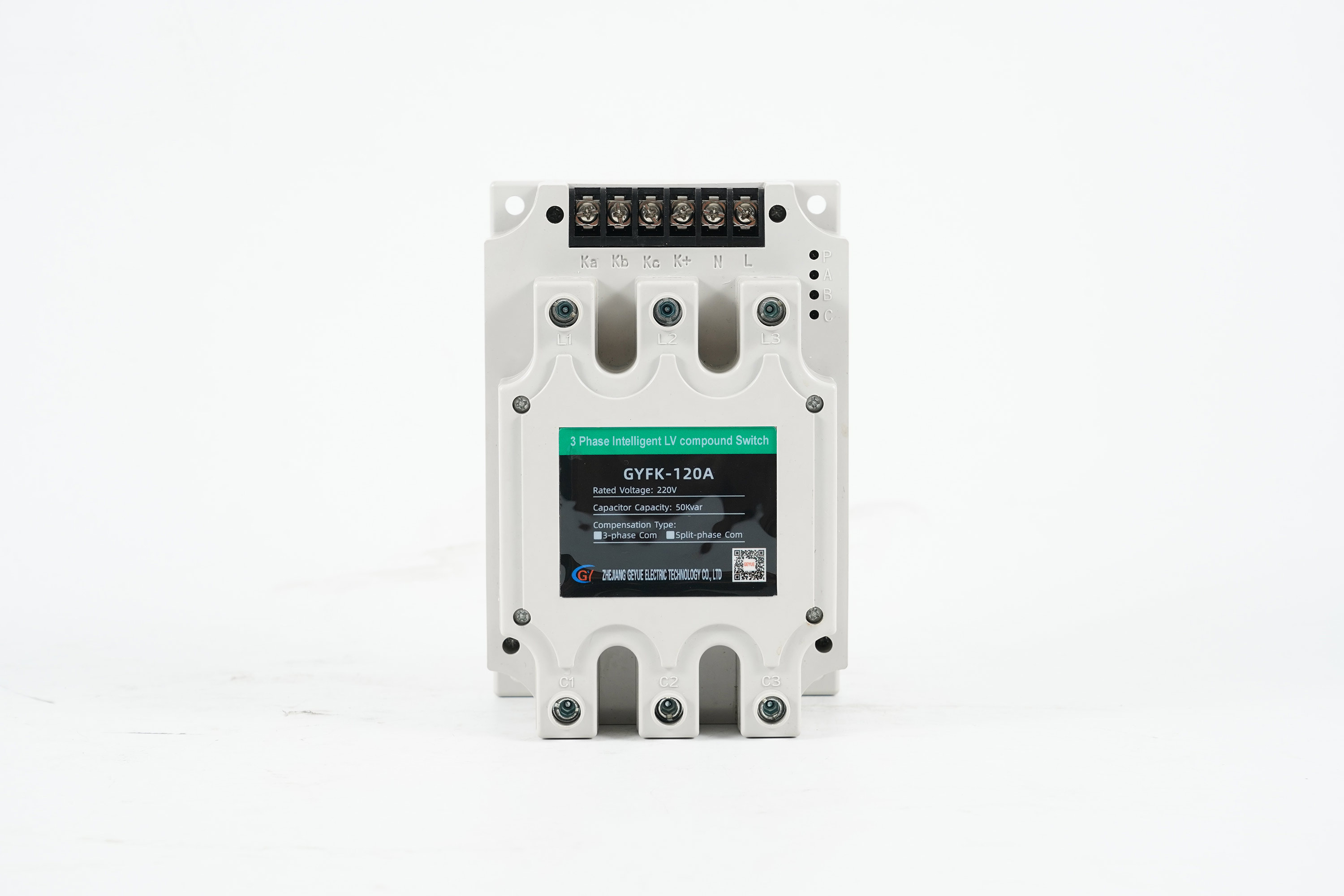

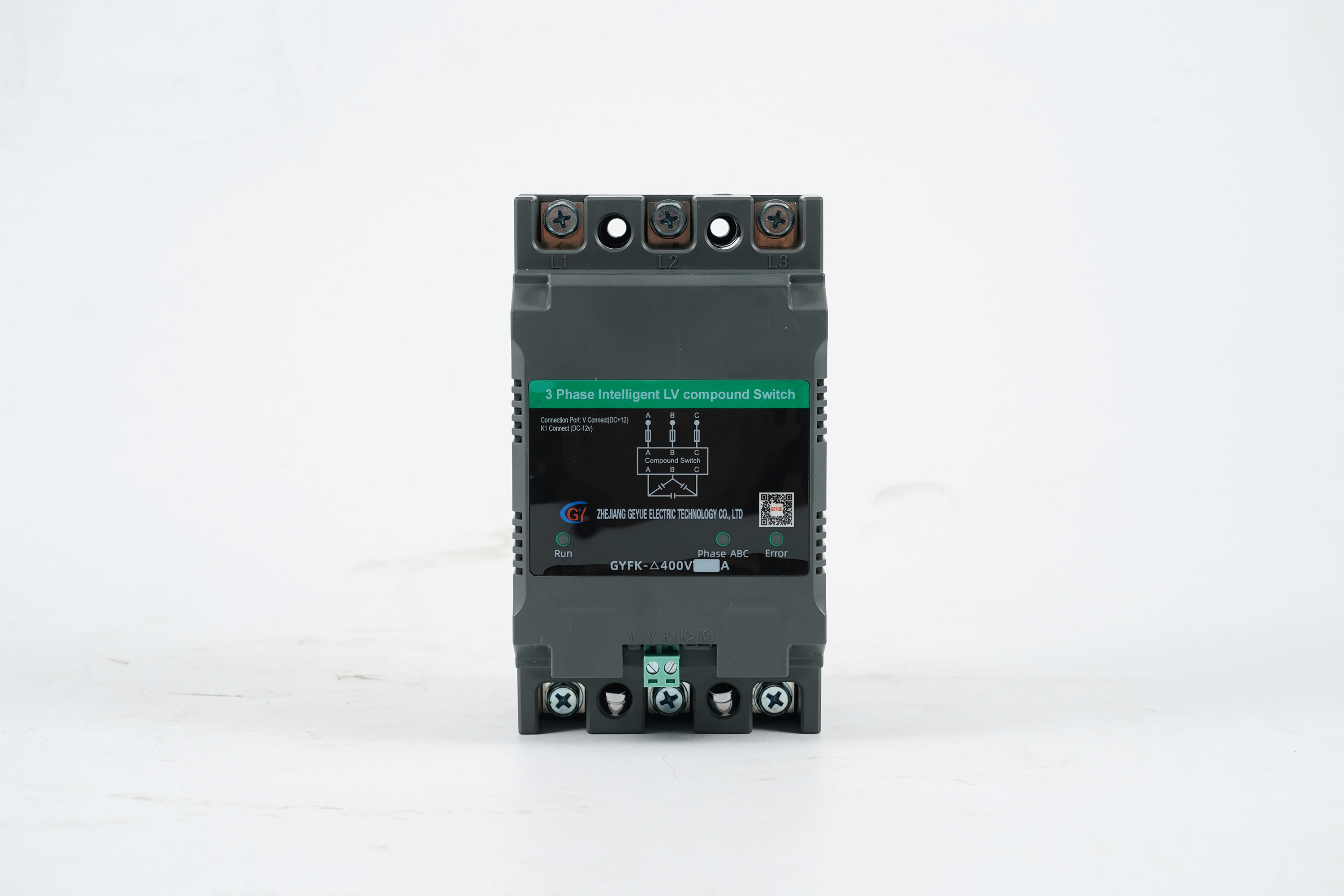

Przełączniki złożone łączą w sobie zalety styczników i tyrystorów, osiągając zoptymalizowany proces przełączania dzięki inteligentnemu sterowaniu. W początkowej fazie przełącznik złożony wykorzystuje tyrystor do przełączania przy zerowym napięciu, aby uniknąć udaru prądowego; następnie stycznik przejmuje prąd stanu ustalonego, zmniejszając zużycie energii i straty ciepła. Taka konstrukcja sprawia, że ​​przełączniki złożone nadają się do scenariuszy obciążeń mieszanych, takich jak systemy przemysłowe ze stabilnie pracującym sprzętem i często zmieniającymi się obciążeniami. Firma Geyue Electric sprawdziła w wielu projektach, że przełączniki złożone mogą znacznie zwiększyć trwałość i efektywność energetyczną przełącznika, szczególnie w środowiskach o dużym wpływie na uderzenia lub wysokich harmonicznych.

Optymalizacja przełączników złożonych polega na jego zdolności adaptacyjnej, która może automatycznie dostosować strategię przełączania zgodnie z charakterystyką obciążenia. Na przykład w scenariuszach o wysokim obciążeniu indukcyjnym, takim jak uruchamianie silnika, przełączniki związane najpierw wykorzystują teyrystory do płynnego przejścia, a następnie przełączają się na styczniki w celu utrzymania pracy, zmniejszając w ten sposób naprężenie elektryczne. Jednocześnie przełączniki związane rozwiązują problemy z rozpraszaniem ciepła czystych tyrystorów i poprawia niezawodność systemu. Jednak struktury przełączników kompozytowych są złożone, ich koszty są wyższe niż w przypadku pojedynczych przełączników i mają wyższe wymagania dotyczące logiki kontrolnej. Geyue Electric sugeruje, że w przypadkach, w których charakterystyka obciążenia jest zmienna lub w przypadku ściśle wymaganej efektywności energetycznej, przełączniki złożone mogą być preferowanym wyborem. Dzięki zintegrowanej konstrukcji przełączniki złożone mogą osiągnąć długoterminowe koszty operacyjne.

Jako producent sprzętu do reaktywnego zasilania o niskim napięciu, Geyue Electric zyskał wgląd w lata praktyki: wybór urządzeń przełączających powinien opierać się na kompleksowej analizie obciążenia i technicznej oceny ekonomicznej. Zalecamy, aby użytkownicy najpierw przeprowadzili diagnozę charakterystyczną obciążenia, w tym między innymi pomiar rodzaju obciążenia, częstotliwości zmienności, harmonicznych prądu i warunków temperaturowych itp. W przypadku stabilnych obciążeń rezystancyjnych styczniki mogą być wystarczająco ekonomiczne; W przypadku szybkich obciążeń dynamicznych bardziej preferowane są tyrystory lub przełączniki złożone. Geyue Electric zapewnia profesjonalne niestandardowe rozwiązania, poprzez testy symulacyjne i monitorowanie w czasie rzeczywistym, aby pomóc użytkownikom dopasować najbardziej odpowiedni typ urządzenia przełączającego. Jeśli szukasz odpowiedniego dostawcy rozwiązania reaktywnego odszkodowania, skontaktuj się z nami pod adreseminfo@gyele.com.cn. Nasz zespół techniczny komunikuje się z tobą.
