Czy nadal używasz styczników prądu przemiennego i przekaźników SSR do przełączania kondensatorów? Oto dlaczego inżynierowie przechodzą na przełączniki złożone

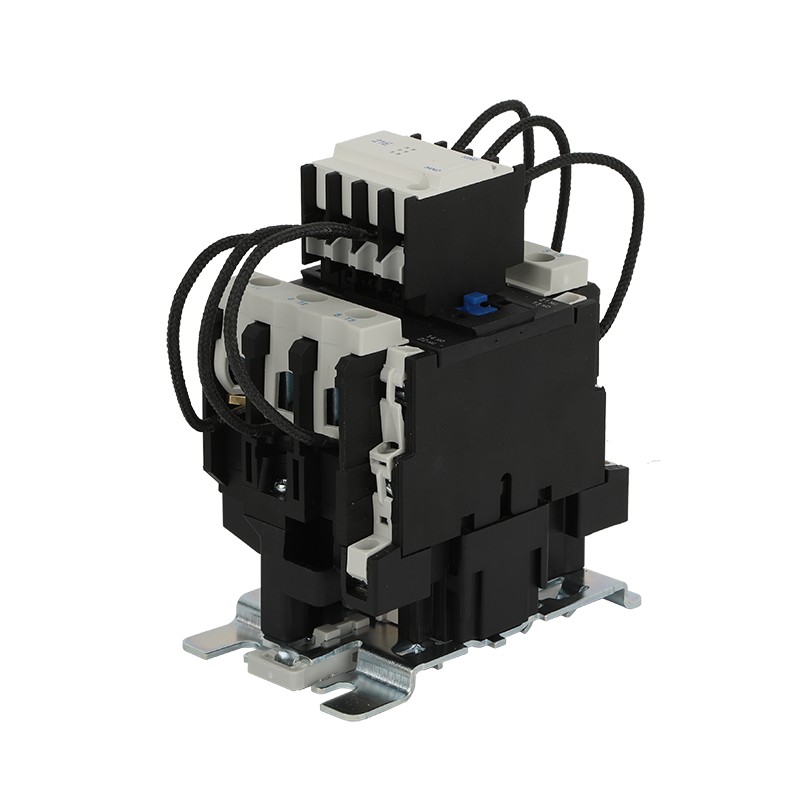

Jeśli kiedykolwiek widziałeśurządzenie przełączające kondensatorywysadzić – i mam na myśli dosłownie wysadzić – wiesz dokładnie, o czym mówię. Głośny pop. Zapach spalonego plastiku. Wściekłe spojrzenie twojego szefa, gdy zdaje sobie sprawę, że to trzeci łącznik w tym miesiącu.

Oto rzecz. Przełączanie kondensatorów nie przypomina przełączania żarówki. Kondensatory nie współpracują dobrze z konwencjonalnymi przełącznikami. Kiedy zamkniesz stycznik na rozładowanym kondensatorze, prąd rozruchowy może osiągnąć 100-krotność prądu normalnego. To nie jest kliknięcie. To mała eksplozja zachodząca wewnątrz twojego panelu. A jeśli używasz przekaźników półprzewodnikowych, oczywiście, przełączają się szybko. Ale są też gorące – naprawdę gorące – i nie wytrzymują wiecznie, jeśli jeździsz nimi na rowerze co kilka minut.

Jakie jest więc rozwiązanie? Pozwólcie, że przedstawię wam coś, co po cichu przejmuje systemy kompensacji mocy biernej niskiego napięcia na całym świecie. Nazywa się to przełącznikiem złożonym. A kiedy już zrozumiesz, jak to działa, możesz się zastanawiać, dlaczego nie zmieniłeś się wcześniej.

Czym dokładnie jest przełącznik złożony?

Większość inżynierów, z którymi rozmawiam, patrzy na mnie pustym wzrokiem, gdy po raz pierwszy wspominam o przełącznikach złożonych. Potem pokazuję im jeden, a oni mówią: „Czekaj, to tak, jakby stycznik i tyrystor urodziły dziecko?”

To właściwie niedaleko.

Przełącznik złożony — nazywany także przełącznikiem kompozytowym lub inteligentnym przełącznikiem złożonym — łączy wysokonapięciowy i wysokoprądowy tyrystor (prostownik sterowany krzemem) równolegle z magnetycznym przekaźnikiem zatrzaskowym-15. Mikrokontroler znajduje się pośrodku, obserwując przebieg prądu przemiennego i decydując dokładnie, kiedy uruchomić każde urządzenie.

Oto całe jego piękno. Kiedy przełącznik otrzyma polecenie włączenia, tyrystor zapala się jako pierwszy dokładnie w momencie, gdy napięcie przekroczy zero. Żadnego wzrostu. Bez huku. Po prostu czyste, ciche połączenie. Następnie, kilka milisekund później, przekaźnik zamyka się i przejmuje przepływ prądu. Tyrystor przestaje przewodzić. Oznacza to koniec wytwarzania ciepła, nieporęczne radiatory i wentylatory chłodzące brzęczące wewnątrz obudowy-32.

Kiedy nadchodzi czas rozłączenia, dzieje się odwrotnie. Najpierw otwiera się przekaźnik, następnie tyrystor obsługuje odcięcie przy przejściu prądu przez zero. Ponownie gładko i bez łuków.

Dlaczego ma to znaczenie dla Twojego systemu zasilania?

Pozwólcie, że przeliczę to na liczby.

Typowy stycznik prądu przemiennego przełączający baterię kondensatorów może generować prądy rozruchowe, które obciążają cały system. Te przepięcia nie tylko powodują zużycie stycznika – powodują degradację kondensatorów, pogarszają jakość zasilania i ostatecznie niszczą inne komponenty. Niektóre raporty terenowe pokazują, że obiekty korzystające z konwencjonalnych styczników wymieniają urządzenia przełączające co sześć do dwunastu miesięcy, w zależności od częstotliwości cykli.

Przełączniki złożone całkowicie to rozwiązują. Ponieważ tyrystor obsługuje moment przełączania, a przekaźnik obsługuje prąd w stanie ustalonym, uzyskuje się zerowy rozruch i zero harmonicznych. Żadnych łuków, iskier, żadnego spawania kontaktowego – 15. Rezultat? Zmiana urządzeń, które wytrzymują miliony operacji zamiast tysięcy.

Następnie pojawia się problem z ciepłem. Przekaźniki półprzewodnikowe (SSR) doskonale nadają się do niektórych zastosowań, ale przy przełączaniu kondensatorów mają jedną fatalną wadę: straty w przewodzeniu. SSR, gdy jest włączony, zasadniczo zawsze znajduje się w stanie półprzewodzącym, co oznacza, że ​​zawsze generuje ciepło. Spróbuj ułożyć kilka z nich w ciasno upakowany panel, a szybko napotkasz problemy z chłodzeniem. Jeden z kierowników ds. inżynierii powiedział mi, że jego zespół musiał przeprojektować całą szafę sterowniczą, aby dopasować ją do kanałów przepływu powietrza w kompensatorze opartym na SSR.

W przypadku przełączników złożonych ten problem nie występuje. Gdy przekaźnik przejmie kontrolę, tyrystor całkowicie się wyłącza. Zużycie energii podczas pracy w stanie ustalonym？ Prawie zero. Mówimy o 1,5 VA lub mniej na przełącznik-7. To nie jest literówka.

Gdzie je znajdziesz w prawdziwym świecie？

Przełączniki złożone najczęściej spotyka się w systemach kompensacji mocy biernej niskiego napięcia — takich, jakie można znaleźć w fabrykach, centrach handlowych, budynkach biurowych i centrach danych. Każdy obiekt wyposażony w silniki, transformatory lub obciążenia indukcyjne potrzebuje kondensatorów do korygowania współczynnika mocy, a te kondensatory wymagają urządzeń przełączających, które nie rozpadną się po kilku tysiącach cykli.

Weź przykład ze świata rzeczywistego. Centralny system klimatyzacji w dużym centrum handlowym przełączał baterie kondensatorów dziesiątki razy dziennie. IchStyczniki prądu przemiennegozawodziły co osiem miesięcy. Po przejściu na inteligentne przełączniki złożone system obniżył zużycie energii o 18 procent właśnie dzięki lepszej efektywności kompensacji i całkowicie wyeliminował koszty wymiany. Przełączniki działają już trzy lata. Żadnych awarii. Żadnych wezwań konserwacyjnych. Kierownik utrzymania ruchu wciąż mówi o tym, jakbym był jakimś czarodziejem.

Przełączniki złożone obsługują również kompensację trójfazową i jednofazową. W przypadku systemów trójfazowych z bateriami kondensatorów połączonymi w trójkąt można zastosować przełącznik ze wspólną kompensacją. W przypadku konfiguracji z rozdzieloną fazą połączoną w Y dostępne są dedykowane modele, które przełączają każdą fazę niezależnie-7. Większość producentów oferuje modele o napięciu znamionowym od 220 V do 690 V, z mocami sterowania w zakresie od 10 kvar aż do 50 kvar.

Inteligentne funkcje, o których nie wiedziałeś, że ich potrzebujesz

Tutaj przełączniki złożone stają się naprawdę interesujące. Ponieważ mają wbudowany mikrokontroler, nie są to tylko głupie przełączniki. Są mądrzy.

Te lepsze mają wbudowane zabezpieczenia, których nie znajdziesz w standardowym styczniku ani SSR. Zabezpieczenie przed utratą fazy napięcia — jeśli w systemie nastąpi utrata fazy, przełącznik odmawia zamknięcia. Zabezpieczenie podnapięciowe — jeśli napięcie spadnie poniżej około 80 procent, przełącznik pozostanie otwarty. Samodiagnostyczne zabezpieczenie przed błędami — jeśli jakiś komponent ulegnie awarii wewnętrznej, przełącznik nie podejmie próby działania. Niektóre mają nawet czujniki temperatury i porty komunikacyjne (RS232 lub RS485), dzięki czemu można je zdalnie monitorować i otrzymywać powiadomienia o usterkach bez konieczności wychodzenia do panelu-15-16.

Zastanów się, co to oznacza dla Twojej rutynowej konserwacji. Zamiast wysyłać kogoś co miesiąc, aby grzebał w panelu na żywo, możesz usiąść przy komputerze i dokładnie sprawdzić, które przełączniki działają, a które wymagają uwagi. Dla zarządców obiektów prowadzących wiele budynków jest to zmiana zasad gry.

Bądźmy szczerzy w kwestii wad

Żaden produkt nie jest doskonały, a przełączniki złożone mają swoje ograniczenia.

Najważniejszym z nich jest złożoność. Przełącznik złożony ma więcej elementów niż prosty stycznik — tyrystory, przekaźniki, obwody sterujące, detektory przejścia przez zero. Więcej części oznacza więcej rzeczy, które mogą zawieść. W praktyce większość awarii ma miejsce, gdy producenci idą na skróty i stosują tyrystory o niższych specyfikacjach. Prawidłowo zaprojektowany przełącznik złożony wykorzystuje tyrystory o napięciu znamionowym powyżej 2500 V i dobrane odpowiednio do prądów szczytowych, jakie może zobaczyć system. Tanie wersje tego nie robią. I te tanie wersje Fail-30.

Drugim minusem jest koszt początkowy. Przełącznik złożony kosztuje więcej niż stycznik prądu przemiennego. Jeśli patrzysz tylko na pozycje zamówienia, stycznik wygląda na tańszy. Ale jeśli uwzględni się koszty wymiany, przestoje i robociznę związaną z coroczną wymianą uszkodzonych jednostek, matematyka zmienia się szybko.

W przypadku większości inżynierów, z którymi współpracowałem, okres zwrotu kosztów przejścia na związki mieszane wynosi od sześciu do osiemnastu miesięcy. Potem to już czysta oszczędność.

Jak wybrać odpowiedni przełącznik złożony?

Jeśli jesteś gotowy na zmianę – gra słów zamierzona – oto, na co zwrócić uwagę.

Najpierw sprawdź napięcie znamionowe i zdolność sterowania. Większość systemów działa na napięciu 220 V (jednofazowe) lub 380 V (trójfazowe). Twój przełącznik musi pasować do napięcia systemu i obsługiwać wartość kvar baterii kondensatorów. Typowe wartości znamionowe sięgają 50 kvar dla systemów trójfazowych i 15 kvar dla konfiguracji jednofazowych.

Po drugie, poszukaj wskaźników trwałości mechanicznej. Dobry przełącznik zespolony powinien wytrzymać co najmniej milion operacji mechanicznych-7. To o rząd wielkości lepiej niż w przypadku typowego stycznika.

Po trzecie, nie pomijaj inteligentnych funkcji. Jeśli i tak płacisz za przełącznik złożony, kup taki z zabezpieczeniem przed utratą fazy, blokadą podnapięciową i możliwością komunikacji. Dodanie tych dodatkowych funkcji prawie nic nie kosztuje, ale może zaoszczędzić tysiące czasu na rozwiązywaniu problemów w przyszłości.

Po czwarte, sprawdź temperaturę otoczenia. Lepsze przełączniki mają parametry znamionowe od -25°C do +70°C. Jeśli instalujesz na zewnątrz lub w nieklimatyzowanym pomieszczeniu elektrycznym, zasięg ma znaczenie.

I oto wskazówka, której nie powie Ci większość katalogów: przełączniki złożone nie będą działać bez podłączonego kondensatora lub fikcyjnego obciążenia. To nie jest błąd — to funkcja bezpieczeństwa. Nie próbuj testować jednego za pomocą multimetru i zastanawiać się, dlaczego nic się nie dzieje.

Konkluzja

Styczniki prądu przemiennegosą tanie w zakupie i drogie w posiadaniu. Przekaźniki półprzewodnikowe są szybkie, ale gorące i energochłonne. Przełączniki złożone znajdują się pośrodku — przełączają się jak tyrystor i działają jak przekaźnik. Zapewniają zerowy rozruch, zero harmonicznych, niemal zerowe zużycie energii i dziesięciokrotnie dłuższą żywotność.

Jeśli nadal wymieniasz kondensatory na styczniki oldschoolowe lub zmagasz się z przegrzanymi panelami SSR, czas zadać sobie pytanie: ile jeszcze przepalonych styczników zamierzasz wymienić, zanim spróbujesz czegoś lepszego?

Na poniższych stronach produktów znajdują się pełne specyfikacje i przewodniki zastosowań. Sprawdź je, a jeśli masz pytania dotyczące integracji przełączników złożonych z istniejącym systemem, napisz do mnie. mam
