W jaki sposób zależność wartości pojemności kondensatora od temperatury wpływa na punkt strojenia obwodu filtra odstrojonego?

We współczesnych przemysłowych sieciach elektroenergetycznych niezrównoważony obwód filtrujący stanowi kluczowy mechanizm obronny przed zakłóceniami harmonicznymi i zapewniający stabilną pracę układu kompensacji mocy biernej. Jego podstawową zasadą jest celowe dostrojenie obwodu kondensatora połączonego szeregowo z cewką indukcyjną do punktu nierezonansowego niższego niż główna częstotliwość harmoniczna sieci energetycznej, unikając w ten sposób rezonansu równoległego i bezpiecznie pochłaniając część prądu harmonicznego. Jednakże kluczowym czynnikiem, który jest często pomijany, jest to, że wartość pojemności kondensatora nie jest wartością stałą; będzie dryfował z powodu zmian temperatury roboczej kondensatora. Ten subtelny dryft wystarczy, aby po cichu zmienić punkt strojenia całego obwodu filtrującego, stwarzając potencjalne zagrożenie dla późniejszej kompensacji mocy biernej.

Wewnętrzna korelacja między charakterystyką temperaturową kondensatorów a punktem strojenia

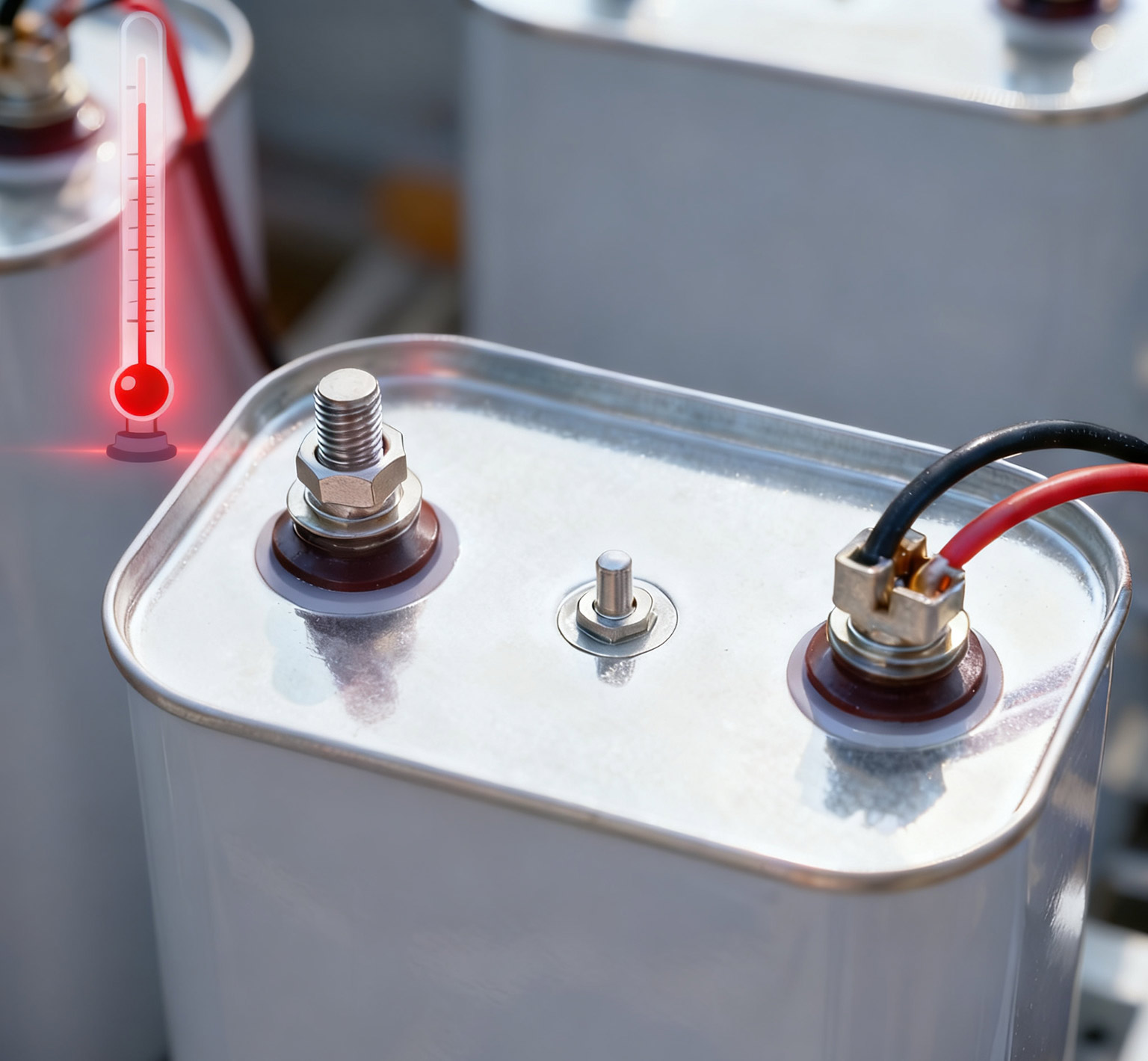

Aby zrozumieć wpływ temperatury roboczej na wartość pojemności kondensatora, należy najpierw zapoznać się ze wzorem obliczeniowym punktu strojenia, którym jest częstotliwość rezonansowa fr = 1 / (2π√(LC)). Tutaj L jest stałą wartością indukcyjności cewki indukcyjnej, a C jest wartością pojemności kondensatora. Wzór ten wyraźnie pokazuje, że częstotliwość rezonansowa jest odwrotnie proporcjonalna do pierwiastka kwadratowego z wartości pojemności. Każda niewielka zmiana wartości pojemności będzie bezpośrednio prowadzić do zmiany częstotliwości rezonansowej. Materiał dielektryczny kondensatora, taki jak metalizowana folia polipropylenowa, ulegnie zauważalnym zmianom w swojej stałej dielektrycznej pod wpływem temperatury otoczenia i wzrostu własnej temperatury roboczej. Kiedy temperatura otoczenia wzrasta lub kondensator wytwarza ciepło w wyniku strat wewnętrznych, wartość pojemności kondensatora zwykle wykazuje dryft ujemny (spadek wartości pojemności). Zgodnie ze wzorem zmniejszenie wartości pojemności spowoduje wzrost częstotliwości rezonansowej, co spowoduje, że punkt strojenia całego przestrojonego obwodu filtrującego „przesunie się” w stronę wyższej częstotliwości.

Zagrożenia systemowe spowodowane dryfem punktów dostrojenia

To pozornie nieistotne odchylenie punktu strojenia może potencjalnie wywołać serię reakcji łańcuchowych i stwarzać potencjalne ryzyko w rzeczywistej pracy. Najpoważniejsza sytuacja polega na tym, że jeśli w oryginalnej konstrukcji kondensatora punkt strojenia został ustawiony na 189 Hz, aby uniknąć 5. harmonicznej częstotliwości 250 Hz, ale ze względu na spadek wartości pojemności kondensatora spowodowany wzrostem temperatury, punkt strojenia może nieoczekiwanie przesunąć się w stronę 230 Hz lub nawet wyżej. Dryft punktu strojenia znacznie zwiększa impedancję obwodu w pobliżu częstotliwości 5. harmonicznej, co nie tylko osłabia efekt filtrowania przestrojonego obwodu filtra, ale, co bardziej niebezpieczne, znacznie zwiększa ryzyko równoległego rezonansu między tym przestrojonym obwodem filtra a harmonicznymi tła siatki. Po wystąpieniu rezonansu prąd harmoniczny przepływający przez kondensator i cewkę indukcyjną zostanie gwałtownie wzmocniony, co spowoduje poważne przetężenie i przepięcie, powodując przegrzanie sprzętu, nieprawidłowe działanie lub uszkodzenie urządzeń zabezpieczających oraz pogłębiając zniekształcenie kształtu fali napięcia sieciowego. Rezonansu nie można ignorować, gdyż może w efekcie spowodować wyłączenie całego układu kompensacji mocy biernej, co wpłynie na ciągłość produkcji.

Solidne rozwiązanie firmy Geyue Electric w zakresie dryftu temperaturowego

Geyue Electric dogłębnie rozumie poważne wyzwania, przed jakimi stają komponenty elektryczne w rzeczywistych warunkach pracy. Dlatego uważamy, że solidność w reagowaniu na zmiany środowiskowe jest jedną z podstawowych zasad projektowania produktów. Nasze rozwiązanie do kompensacji mocy biernej niskiego napięcia kładzie szczególny nacisk na rozwiązanie zagrożeń wynikających z dryftu temperatury na poziomie komponentów. Wysokowydajny zasilacz niskonapięciowySeria BSMJISeria BSMJ(Y).Kondensatory bocznikowe, których używamy, charakteryzują się zaawansowanymi dielektrykami z metalizowanej folii o doskonałej stabilności temperaturowej i skrupulatnymi procesami produkcyjnymi. Szybkość zmian wartości pojemności w pełnym zakresie temperatur pracy jest kontrolowana na wyjątkowo niskim poziomie, minimalizując amplitudę dryftu punktu strojenia od samego źródła. Jednocześnie nasz moduł kompensacji filtrowania pozafazowego ma precyzyjnie zaprojektowane i dopasowane cewki indukcyjne, co daje pewność, że częstotliwość strojenia całego systemu może być stabilnie zablokowana w bezpiecznym zakresie przy oczekiwanym wzroście temperatury roboczej. Wybór rozwiązań kompensacji mocy biernej Geyue Electric oznacza, że ​​otrzymujesz nie tylko zestaw sprzętu, ale także niezawodną gwarancję, która pozostanie stabilna i niezawodna w obliczu złożonych warunków pracy. Jesteśmy zobowiązani do zbudowania naprawdę solidnej i niezawodnej bariery kompensacji mocy biernej i ochrony przed harmonicznymi dla Twojej sieci energetycznej poprzez solidne technologie urządzeń i ogólny projekt systemu, zapewniając ciągłe i czyste zasilanie Twojej produkcji. Jeśli Twój projekt wymaga solidnego rozwiązania do kompensacji mocy biernej, nie wahaj się i przyjdźinfo@gyele.com.cn.
