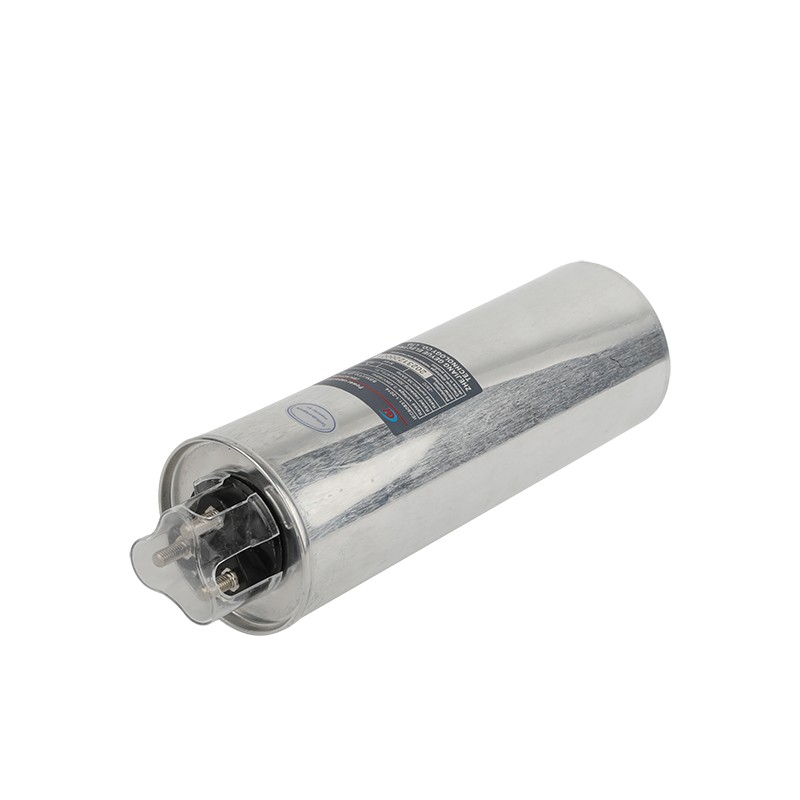

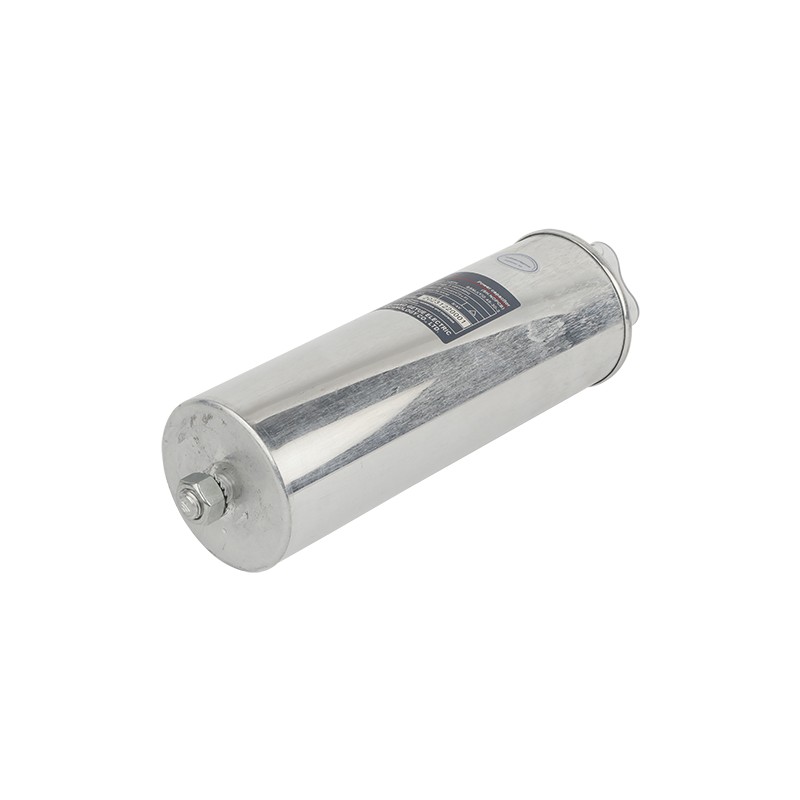

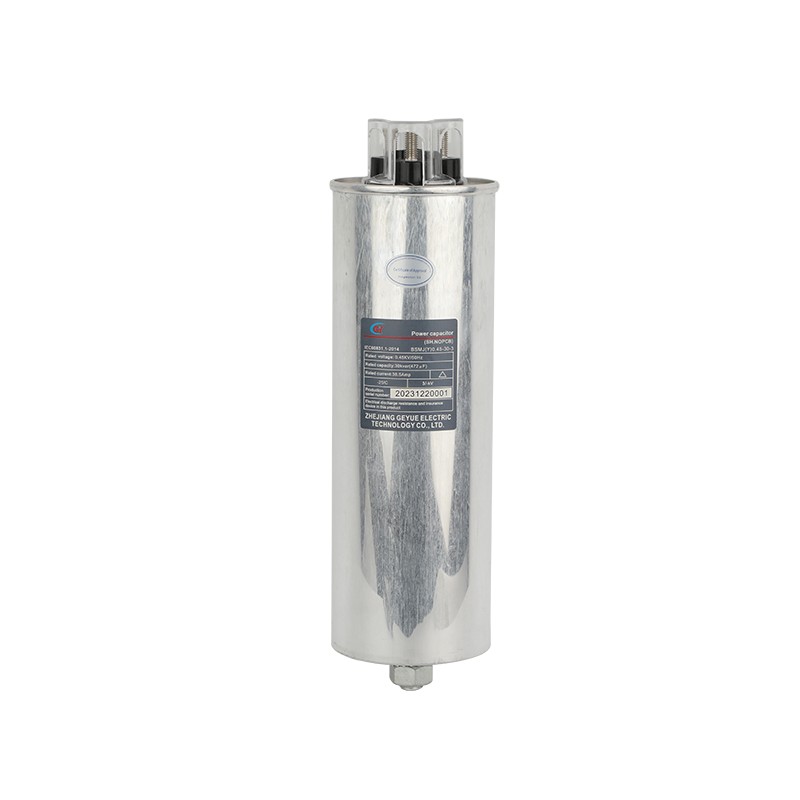

Samonaprawiający się kondensator bocznikowy niskiego napięcia

We współczesnej produkcji przemysłowej zapady napięcia stały się znaczącym wyzwaniem wpływającym na jakość ciągłego zasilania i stabilność produkcji. Wiele wrażliwych obciążeń, takich jak precyzyjne obrabiarki, zautomatyzowane systemy sterowania i przetwornice częstotliwości, może wyłączyć się i zatrzymać z powodu krótkotrwałych spadków napięcia, powodując znaczne straty ekonomiczne dla użytkowników. Jako podstawowe wyposażenie służące do kompensacji mocy biernej niskiego napięcia, samonaprawiające się kondensatory bocznikowe niskiego napięcia odgrywają coraz ważniejszą rolę w łagodzeniu spadków napięcia. Jednak to, jak naukowo ocenić skuteczność samonaprawiających się kondensatorów bocznikowych niskiego napięcia w zmniejszaniu spadków napięcia, jest dla użytkowników kluczową podstawą do podejmowania decyzji dotyczących wyboru i konfiguracji rozwiązań.

Zapad napięcia odnosi się głównie do nagłego spadku wartości skutecznej napięcia sieciowego w krótkim czasie. Jej podstawową przyczyną są często zwarcia występujące w sieci elektroenergetycznej lub rozruch silników o dużej mocy, które w jednej chwili pobierają dużą ilość mocy biernej, powodując nagły wzrost spadku napięcia na impedancji linii, co skutkuje spadkiem napięcia w odległym wspólnym punkcie przyłączenia. W tym momencie samonaprawiające się kondensatory bocznikowe niskiego napięcia stają się „lokalnym źródłem mocy biernej”. W przypadku wystąpienia zapadu napięcia samonaprawiające się kondensatory bocznikowe niskiego napięcia mogą natychmiast uwolnić zmagazynowaną moc bierną, zapewniając lokalne wsparcie dla prądu biernego wymaganego przez obciążenie, co zmniejsza moc bierną przenoszoną przez impedancję linii, podnosząc w ten sposób poziom napięcia po stronie obciążenia. Ta szybka reakcja na zapad napięcia opiera się na właściwościach fizycznych kondensatorów, przy czym ich prędkość jest znacznie większa niż działanie przełączników mechanicznych i mogą one zapewnić lokalne wsparcie w ciągu kilku milisekund.

Aby naukowo ocenić skuteczność samonaprawiających się kondensatorów bocznikowych niskiego napięcia w zmniejszaniu spadków napięcia, użytkownicy muszą opracować wymierny system wskaźników. Podstawowym wymiernym wskaźnikiem oceny jest głębokość poprawy zapadu napięcia, którą określa się poprzez porównanie punktów najniższego napięcia spowodowanych tym samym zdarzeniem zwarciowym przed i po instalacji kondensatorów. Różnica pomiędzy dwoma najniższymi punktami to amplituda poprawy. Na przykład podniesienie napięcia z 0,7 pu do 0,8 pu oznacza, że ​​kondensatory zmniejszyły spadek napięcia o 20%. Drugim wskaźnikiem, który należy określić ilościowo w celu oceny, jest zmiana czasu trwania zapadu, ponieważ efektywne wsparcie mocy biernej może skrócić czas potrzebny do powrotu napięcia do normalnego progu. Trzecim kluczowym wskaźnikiem, który należy określić ilościowo w celu oceny, jest zmniejszenie obszaru zapadu napięcia. Jest to dwuwymiarowy wskaźnik, który łączy w sobie głębokość i czas trwania. Można go uzyskać, obliczając obszar pomiędzy krzywą odchylenia napięcia a linią napięcia znamionowego. Zmniejszenie obszaru bezpośrednio odzwierciedla ogólną wagę łagodzonego zdarzenia związanego z jakością energii. Wreszcie, co nie najmniej ważne, kluczowym wskaźnikiem, który należy określić ilościowo w celu oceny, jest czas stabilności przejściowej systemu po uruchomieniu urządzenia kompensującego, to znaczy czas wymagany, aby napięcie oscylowało od najniższego punktu zapadu do wartości stabilnej.

Geyue Electric doskonale zdaje sobie sprawę, że nie można osiągnąć precyzyjnej oceny ilościowej bez wysokowydajnego i szybko reagującego sprzętu kompensacyjnego jako podstawy. Nasze rozwiązanie do kompensacji mocy biernej niskiego napięcia zostało specjalnie zaprojektowane, aby sprostać złożonym wyzwaniom nowoczesnych sieci elektroenergetycznych. Podstawą naszego rozwiązania są niskonapięciowe, samonaprawiające się kondensatory bocznikowe o wyjątkowo niskim współczynniku samorozładowania i doskonałej charakterystyce reakcji na stany przejściowe, zapewniające szybkie i wystarczające wsparcie mocy biernej w przypadku zakłóceń napięcia. Jednocześnie nasz inteligentny system sterowania jest wyposażony w szybkie próbkowanie i zaawansowane algorytmy, zdolne do wychwytywania w czasie rzeczywistym wahań sieci i optymalizowania strategii przełączania kondensatorów. Wybór rozwiązania Geyue Electric oznacza, że ​​otrzymasz nie tylko niezawodny sprzęt, ale także kompletny system, który może w sposób ciągły monitorować, aktywnie interweniować i oceniać jakość napięcia. W Geyue Electric staramy się pomagać każdemu klientowi w podniesieniu poziomu zarządzania jakością energii z opisu jakościowego na nowy poziom precyzyjnej kwantyfikacji, zapewniając ochronę krytycznych procesów produkcyjnych i minimalizując ryzyko operacyjne spowodowane spadkami napięcia.
