Jakie jest zastosowanie trójfazowego inteligentnego przełącznika złożonego?

W pokojach dystrybucji mocy fabryk, centrów handlowych, szpitali i innych miejsc przełączniki, które kondensatory sterujące są zawsze w stanie roboczym. Zwykłe przełączniki są łatwo uszkodzone przez nadmierny prąd po tak częstym przełączaniu, co zwiększa koszty konserwacji.Trójfazowy przełącznik kompensacji z trzyfazowej przełącznik złożonyma znaczące zalety, takie jak brak wpływu, niskie zużycie energii i długi okres życia, i jest specjalnie opracowany do kontrolowania kondensatorów. W tym artykule szczegółowo opisano jego zasadę pracy, podstawowe zalety i punkty konserwacji.

Podstawowa rola

Główną funkcją trójfazowego inteligentnego przełącznika złożonego jest kontrolowanie połączenia i odłączenia między trójfazowym kondensatorem a siatką mocy. GdykondensatorMusi zrekompensować moc reaktywną, przełącznik złożony kontroluje kondensator, aby szybko połączyć się z siecią i odłącza się w czasie, gdy kompensacja nie jest potrzebna. Cały proces jest zakończony automatycznie.

Rozwiązanie podstawowego problemu

Gdy zwykłe kondensatory sterują przełącznikami, zostaną one poddane szoku kilkadziesiąt razy prądu roboczego w momencie zasilania. Ten obecny szok nazywa się prądem oddechowym. Prąd rozdzielcza nie tylko spaliby przełącznik kompozytowy, ale także przyspieszy starzenie się wewnętrznej izolacji kondensatora i spowoduje nagłe spadek napięcia siatki mocy. Dlatego stosowanie zwykłych przełączników skróci żywotność sprzętu i wpłynie na stabilność sieci energetycznej.

Jak to działa？

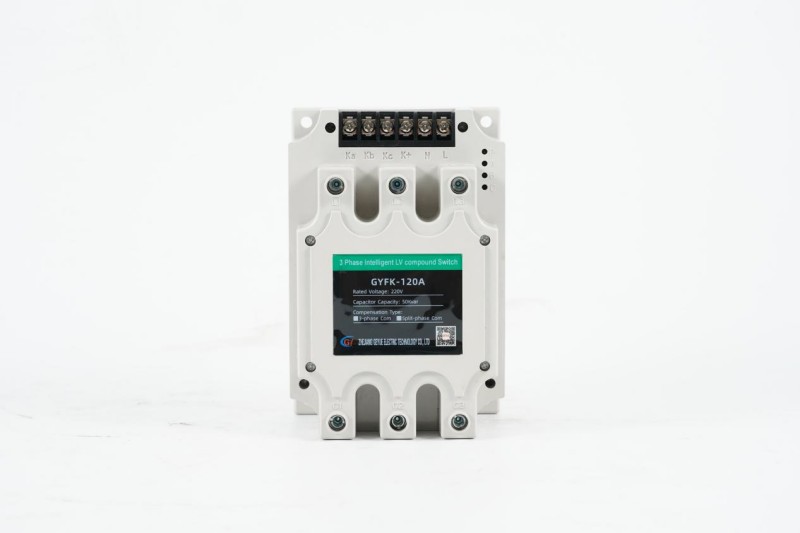

Trójfazowy inteligentny przełącznik złożony składa się z grupy tyrystorowej i magnetycznego przekaźnika zatrzasku, a oboje muszą współpracować, aby ukończyć pracę. Po pierwsze, kiedyAutomatyczny kontroler współczynników mocyWykrywa, że ​​siatka musi zrekompensować moc reaktywną, Thyristor szybko połączy obwód, aby podłączyć miernik prądu z siatką w momencie, gdy prąd wynosi zero. W ciągu 0,5 sekundy po włączeniu tyrystora, kontakty przekaźnika magnetycznego zatrzaskują się natychmiast i złożą 100% prądu ciągłego, a tyrystor zostanie w tym czasie automatycznie zamknięty. Następnie, gdy kondensator musi zostać odłączony, tyrystor zostanie ponownie otwarty w celu przeniesienia prądu z przekaźnika magnetycznego do tyrystora. Gdy tyrystor nosi cały prąd, przekaźnik zatrzasku magnetycznego odłącza kontakty, gdy prąd wynosi zero. Thyristor zostanie automatycznie zamknięty w następnym momencie, gdy prąd wynosi zero, i żaden łuk nie będzie generowany przez cały proces.

Dlaczego musiprzełącznik złożonybyć używane z grupą tyrystorową i magnetycznym przekaźnikiem zatrzasku? Ponieważ jeśli istnieje tylko przekaźnik zatrzasku magnetycznego, kondensator wygeneruje wpływ 50 -krotności prądu znamionowego w momencie zamknięcia, a kontakty zostaną przyspawane i złomowane po kilku operacjach. Jeśli jest tylko tyrystor, to gdy prąd 100A jest energetyzowany, wymagany jest radiator, w przeciwnym razie wypali się w ciągu 10 minut. Zużycie energii jest 15 razy większe niż przekaźnik zatrzasku magnetycznego, a koszt jest zbyt wysoki. Dlatego grupa tyrystorowa rozwiązuje problem bezpieczeństwa władzy i wyłączany, a magnetyczne przekaźnik zatrzaskują problem zużycia energii długoterminowej mocy. Oba są niezbędne.

Podstawowe zalety

.Trójfazowy przełącznik kompensacji trzyfazowejmoże całkowicie wyeliminować wpływ prądu podczas przełączania kondensatorów, ochrony kondensatorów i sprzętu do siatki mocy oraz przedłużenia żywotności serwisowej.

Przekaźnik zatrzasku magnetycznego jest zawsze odłączany pod warunkiem braku prądu, aby uniknąć spalania iskry.

Grupa Thyristor ma wyjątkowo niskie zużycie energii podczas zasilania, oszczędzając 90% energii w porównaniu z tradycyjnymi stycznikami.

System automatycznie koordynuje trzy fazy, automatycznie kompensuje nierównowagę między fazami i zapobiec przeciążeniu kondensatorów w jednej fazie.

Status przełącznika kompozytowego jest monitorowany w czasie rzeczywistym. Jeśli wystąpi nieprawidłowość, operacja zostanie natychmiast zablokowana, a alarm zostanie wydany na czas.

Punkty konserwacji

.trójfazowy inteligentny przełącznik złożonywymaga regularnej kontroli i konserwacji, aby zapewnić długoterminowe stabilne działanie. Pył na powierzchni chłodnicy należy wyczyścić przynajmniej raz na sześć miesięcy, aby zapobiec utrudnieniu rozpraszania ciepła. Jednocześnie wszystkie terminale z okablowaniem muszą być sprawdzone pod kątem luźności. W codziennej pracy można zastosować status światła wskaźnika do ustalenia, czy przełącznik złożony działa normalnie. Zielone światło wskazuje na normalną operację zasilania, a czerwone światło wskazuje wewnętrzny uszkodzenie, które należy naprawić w czasie. Jeśli znaleziono jakakolwiek nieprawidłowości, natychmiast odłącz zasilanie i skontaktuj się z profesjonalnym personelem, aby go obsłużyć.
