Reaktory w szafkach kompensacyjnych o niskim napięciu: niezbędny sprzęt czy dodatkowy koszt?

Czy szafka kompensacyjna w Twojej fabryce często wypalakondensator? Lub pomiar stwierdził, że harmoniczne siatki mocy są zbyt duże, a nawet przełącznik można zobaczyć, gdy kondensator jest włączony i wyłączany. Przyczyną uszkodzenia kondensatora może być brak reaktora serii. Ponieważ w siatce mocy 400 V istnieją dwie wady, gdy kondensator jest bezpośrednio podłączony do siatki mocy. Jednym z nich jest to, że prąd uderzenia osiągnie szczyt w momencie zasilania, który jest łatwy do spalenia złącza przełącznika. Po drugie, prąd harmoniczny jest zbyt duży, co spowoduje poważne ogrzewanie kondensatora, a nawet spali. Wyposażony w reaktor z odpowiednimi parametrami może skutecznie rozwiązać te dwa problemy. W tym artykule wyjaśniono, czy reaktor jest niezbędnym sprzętem, opisując zasadę roboczą reaktora, rolę, jaką odgrywa w szafce kompensacyjnej i faktyczny efekt pracy.

Zasada pracy niskiego napięciaReaktor serii

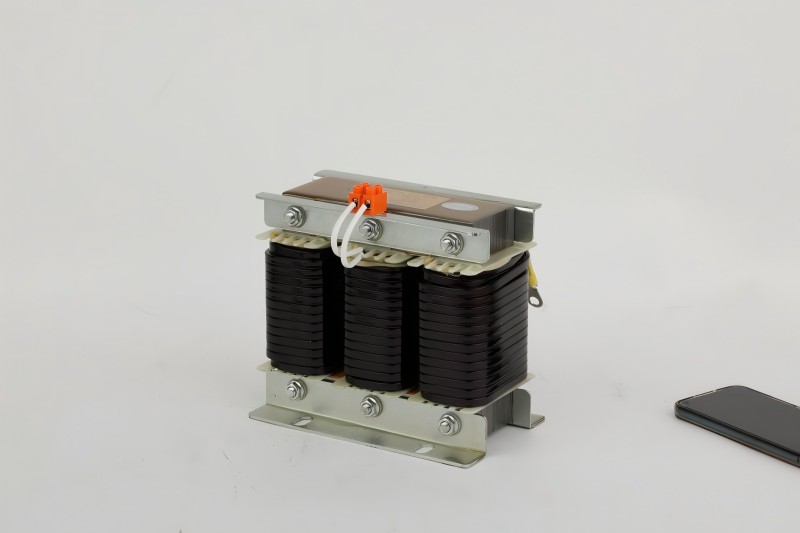

Reaktor składa się z żelaznego rdzenia i cewki, która jest połączona szeregowo przed kondensatorem szafki kompensacyjnej. Gdy prąd przechodzi przez cewkę, żelazny rdzeń wygeneruje pole magnetyczne, które może odpierać zmianę prądu. W tej chwili kondensator jest energetyzowany, prąd nagle wzrośnie, a pole magnetyczne wygeneruje siłę odwrotną, ograniczając w ten sposób prąd uderzenia do bezpiecznego zasięgu. Gdy prąd o wysokiej częstotliwości jest wytwarzany w siatce energetycznej, cewka wygeneruje silniejszy opór, powodując przekształcenie prądu w ciepło i zużywa. Dzięki tym operacjom kondensator jest chroniony przed wpływem nadmiernego prądu i uszkodzeń przegrzania.

Rola reaktora w szafce odszkodowawczej

Jak wspomniano w powyższej zasadzie pracy, reaktor może tłumić ogromny prąd generowany przezKondensator mocyGdy jest energetyzowany do 10 -krotności wartości normalnej, chroniąc styki przełącznika przed topieniem i spawaniem. Ta funkcja ma zapobiec spalaniu sprzętu po włączeniu. Inną funkcją jest przechwytywanie szumu o wysokiej częstotliwości. Te dwie funkcje reaktora mogą przedłużyć żywotność kondensatora. Kondensatory w szafce kompensacyjnej bez reaktora mogą zostać złomowane za 2 lata. Po wyposażeniu w reaktor szafka kompensacyjna może być używana przez ponad 8 lat, co znacznie obniża koszty konserwacji. Te dwie funkcje nie można zastąpić innymi komponentami. Gabinet kompensacyjny bez reaktora nieuchronnie zostanie spalony, gdy zostanie włączony lub kondensatory zostaną uszkodzone w partiach, co odzwierciedla konieczność reaktora.

Jak wybrać odpowiedni reaktor serii

Aby wybrać odpowiedni reaktor, istnieją dwa główne aspekty: jeden to wybranie odpowiedniego wskaźnika reaktancji, a drugim jest wybranie odpowiedniej pojemności prądu.

Szybkość reaktancji odnosi się do siły oporności reaktora na prąd o wysokiej częstotliwości. Jeśli jest to maszyna w fabryce, taka jak maszyna, maszyna do formowania wtrysku lub inny sprzęt lub wytwarzanie energii fotowoltaicznej, wybierzreaktorz wskaźnikiem reaktancji 7%, ponieważ może blokować harmoniczne o wysokiej częstotliwości 250 Hz generowane przez te urządzenia. Jeśli jest to duży ekran LED w centrum handlowym, scentralizowanym zasilaczem komputerowym lub urządzeniem do ładowania, wybierz reaktor z szybkością reaktancji 14%, ponieważ może blokować harmoniczne 150 Hz wytwarzane przez te urządzenia.

Ponadto konieczne jest wybranie odpowiedniej pojemności bieżącej. Prąd pozwalający przejść przez reaktor, musi być większy niż 1,35 -krotność znamionowego prądu kondensatora. Ponieważ w faktycznym działaniu harmoniczne w siatce mocy zwiększą całkowity prąd, a wystarczający margines musi być zarezerwowany, aby uniknąć przeciążenia i spalania cewki reaktora.

Krótko mówiąc, wybierz 7% dla maszyn fabrycznych i 14% dla ekranów LED. Prąd reaktora jest równy prądowi kondensatora pomnożonego przez 1,35. Po złożeniu dotknij obudowy reaktora. Jeśli nie jest gorąco przez dłuższe niż trzy sekundy, jest to kwalifikowane.

Rzeczywisty efekt pracy

Gdy szafka kompensacyjna fabryki pomp nie była wyposażona w reaktor, temperatura robocza kondensatora była tak wysoka jak 85 stopni Celsjusza, przekraczając krajowy standard 70 stopni Celsjusza. Prawie 40% kondensatorów wypala się każdego roku. Po zainstalowaniu7% reaktora, temperatura kondensatora spadła do około 55 stopni Celsjusza, a odsetek harmonicznych w sieci energetycznej spadł z 19% do 6%. Życie na służbie kondensatora zostało przedłużone o średnio dwa lata do ponad ośmiu lat. Ta zmiana sprawiła, że ​​sprzęt działał bardziej stabilnie i zaoszczędził koszty konserwacji.
