Jak działają razem akcesoria do szaf odszkodowawczych?

Przedmowa

Szafki odszkodowawczeMusi wspólnie rozwiązać trzy podstawowe problemy: tłumienie harmoniczne, reaktywne kompensację energii i stabilność napięcia. Reaktory, kondensatory i kontrolery uzupełniają się, aby osiągnąć wydajną kontrolę. Jako producent komponentów przeanalizujemy zasady synergii i kluczowych czynników selekcyjnych z perspektywy produkcyjnej.

Reaktory są rdzeniem kontroli harmonicznej

Nasze reaktory nanokrystaliczne powstają z paska 0,02 mm przy użyciu procesu hartowania próżniowego, osiągając straty rdzeniowe 4,3 W/kg (w porównaniu do 8,6 W/kg dla krzemowych arkuszy stali). Siedmiostopniowy projekt szczeliny powietrznej zapewnia rozkład strumienia nierównomierność ≤3%, osiągając tłumienie 30dB dla harmonicznych powyżej 23. rzędu. Ten reaktor wykazuje mniej niż 3% degradacji wydajności w stanie przeciążenia 150% i szczyci się żywotnością obsługi 12 lat. Ten projekt zmniejsza zniekształcenie harmoniczne systemu z 35% do 5% i zmniejsza straty miedzi transformatora o 12,7 kilowatów. Zaleca się 14% model oceny reaktora do ładowania scenariuszy stosu, a model odporny na DC jest zalecany do scenariuszy fotowoltaicznych.

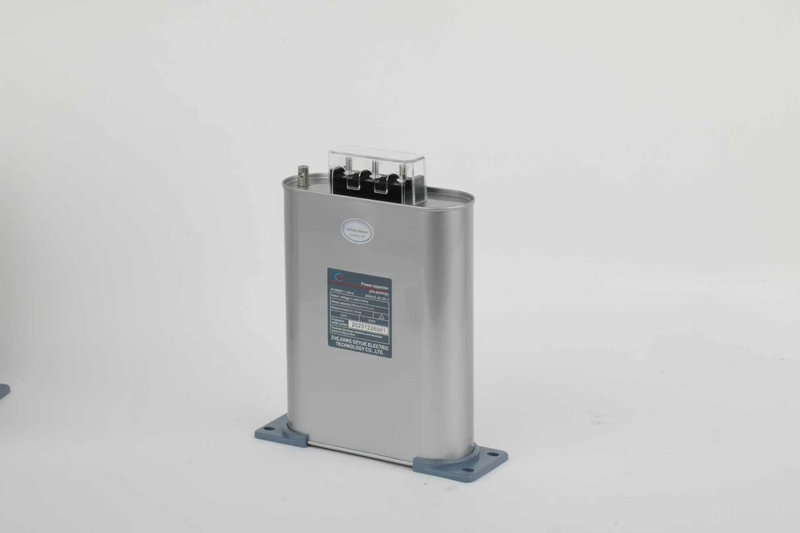

Kondensator odgrywa głównie rolę reaktywnej kompensacji mocy.

JakoKondensator mocyProducent, używamy metalizowanego materiału folii polipropylenu o współczynniku utraty tanδ ≤ 0,0002. Nasz wstępnie naładowany bank kondensatorów (800 kVAR) jest łączony z buforem do magazynowania energii koła zamachowego, oferując prędkość reakcji 10 ms. Wbudowany moduł blokujący DC odłącza obwód w odległości 0,1 sekundy po wykryciu komponentu DC ≥ 3V. Rozwiązanie to utrzymuje stabilny współczynnik mocy 0,99 pod wzrostem obciążenia 150 kW, całkowicie eliminując karę mocy reaktywnej. Kondensatory wytrzymują 130% prąd przeciążenia i działają stabilnie w temperaturach otoczenia od -40 ° C do 85 ° C.

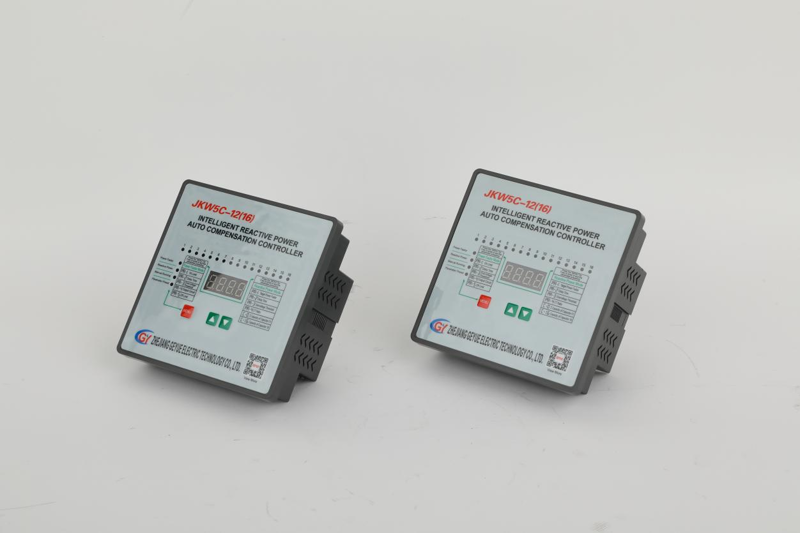

Kontroler jest kluczem do systemu.

Nasz czterordzeniowy kontroler DSP przechwytuje dane mocy przy 128 punktach na cykl elektryczny, kończąc harmoniczną analizę FFT w ciągu 5 ms. Śledząc pochodne drugiego rzędu krzywych ładowania/rozładowania akumulatora, z wyprzedzeniem przewiduje zapotrzebowanie na moc reaktywną. Umożliwia to natychmiastową diagnostykę harmoniczną, proaktywną ochronę przypływu i stabilizację napięcia podczas fluktuacji obciążenia - wyznaczanie systemu zapobiegania uszkodzeniom siatki predykcyjnej. Korzystając z protokołu magistrali CAN, opóźnienie transmisji poleceń jest mniejsze niż 1 ms. Gdy fluktuacje napięcia przekraczają próg 8%, magazynowanie energii koła zamachowego automatycznie koordynuje się w celu zapewnienia 0,1-sekundowego buforu, a banki kondensatorów przekazują kompensację w celu utrzymania stabilności napięcia, zmniejszając amplitudę migotania z ± 15% do ± 6%, z dokładnością kontrolną ± 0,5%.

Jak akcesoria działają razem

Gdy system wykrywa wpływ stosu ładowania, kontroler identyfikuje nagłe spadek współczynnika mocy w granicach 5 ms i uruchamia reaktor, aby stłumić 23. harmoniczną (osłabienie go o 30dB). Bank kondensatorów jest następnie wysyłany w odległości 10 ms w celu wypełnienia luki w mocy reaktywnej, a magazynowanie energii koła zamachowego zapewnia bufor o przeciążeniu 0,1 sekundy. Te trzy komponenty współpracują ze sobą, aby wypełnić lukę mocy reaktywnej 2000KVAR w odległości 50 ms, utrzymując fluktuacje napięcia w granicach ± 6%.

Jak wybrać reaktor

Reaktancja reaktora musi pasować do charakterystycznego porządku harmonicznego. W przypadku scenariuszy, w których dominuje 7. harmoniczna, wybierz 14% model reaktancji. Całkowita liczba kondensatorów należy skonfigurować na 1,2 -krotność maksymalnej przerwy w mocy reaktywnej. Bank kondensatorów 800 kVar powinien być odpowiedni dla przerwy 2000 kVAR. Szybkość próbkowania kontrolera musi wynosić ≥128 punktów/cykl, z opóźnieniem odpowiedzi ≤5 ms. Do projektu rozpraszania ciepła zarezerwuj 0,2 m² obszaru rozpraszania ciepła na każde 100 kVar kondensatorów. Podczas instalowania reaktora pionowo utrzymuj 10 cm prześwitu kanału powietrznego.
