Czym dokładnie jest kondensator?

Jestem w branży inżynierii elektrycznej od 15 lat. Dzisiaj porozmawiajmy o kondensatorach w szafkach odszkodowawczych.

1. Czym dokładnie jest kondensator?

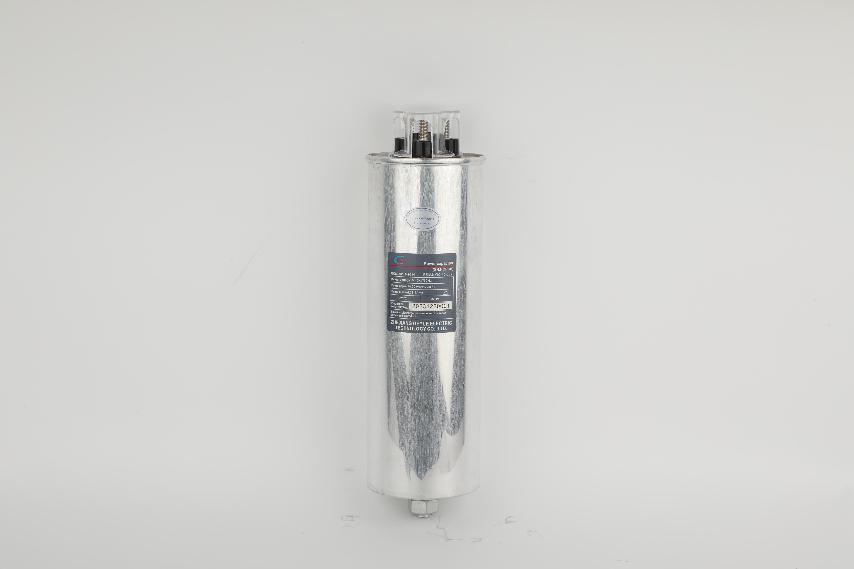

Kondensatory mocyOdgrywać podstawową rolę w wymianie energii w reaktywnych systemach kompensacji mocy. To ten srebrzysty biały cylinder, 400 V/30KVAR niskiego napięcia konwencjonalnego typu. Rozwińmy to i spójrzmy. Jest podzielony na trzy części: skorupę, rdzeń i wosk mikrokrystaliczny.

Gruba aluminiowa skorupa o grubości około 2 mm, odporna na eksplozję wersja z zaworem ciśnieniowym na górze. W przypadku przegrzania urządzenia. Ten zawór ciśnieniowy może rozpylać gorący gaz na bok, unikać krzywdzenia innych. Jest to rodzaj urządzenia ochronnego.

Metalizowana folia polipropylenu w środku ma 20 metrów długości. Grubość powłoki aluminium-Zinc jest jak jedwab pająka. Samoczepowanie się opiera się na tym procesie, jeśli jest przenikany przez energię elektryczną, warstwa aluminiowa wokół punktu podziału będzie automatycznie odparować, tworząc obszar izolacyjny, automatycznie izolują punkt uszkodzenia.

Wosk mikrokrystaliczny jest stosowany jako środek impregnacyjny, stały w temperaturze pokojowej, temperatura topnienia kropli jest wyższa niż 70 ℃. Nie musisz się martwić o wyciek oleju podczas użytkowania, unikana jest zanieczyszczenie środowiska. Ma nie tylko cechy suchej struktury, ale także zalety impregnacji.

2. Dlaczego przemysłowy dystrybucja energii jest nierozerwalna?

Ponieważ jeśli współczynnik mocy nie spełnia standardu, biuro zasilające narzuci grzywnę. Na przykład:

Gdy rozkład energii przemysłowej nie jest wyposażony wkondensatory,

Jeśli maszyna 200 kW działa, rzeczywista siatka zasilania musi dostarczyć 260 kW. Nadwyżka 60 kW to moc reaktywna, a rachunek za prąd należy obliczyć na podstawie 260 kW.

Ale jeśli kondensator zostanie zainstalowany. Rzeczywista siatka energetyczna musi tylko dostarczyć 210 kW, oszczędzając 50 kW bez płacenia, a rachunek za energię elektryczną spada o 19%.

A ponieważ współczynnik mocy jest standardowy, nie jest wymagana grzywna.

3. Jak wybrać kondensator

Przede wszystkim, według środowiska, jeśli jest ono na północy, musisz wybrać te odporne na niską temperaturę, które mogą działać normalnie w środowisku -40 ℃. Jeśli jest na południu, musisz wybrać te odporne na wilgoć, które nie będą zwarte, nawet jeśli wilgotność wynosi nawet 90%. Jeśli jest to roślina chemiczna, musisz wybrać te antykorozowe.

Następnie zgodnie z wyborem materiału potrzebujemy metalizowanej folii polipropylenowej z opornością na kwadrat gradientu, ponieważ ma ona silniejszą zdolność samoleczenia, a środkiem impregnującym musi być wosk mikrokrystaliczny, ponieważ jest bezpieczniejszy niż olej, nie wycieknie oleju i jest bardziej przyjazny dla środowiska. Terminal musi być czystą miedź, czystą miedź ma najlepszą przewodność cieplną i nie będzie rdzewieć.

4. Jak utrzymać

Pierwszym krokiem jest wysłuchanie dźwięku. Gdy maszyna działa normalnie, będzie to niewielki „brzęczący” dźwięk, który prawdopodobnie jest podobny do sprężarki lodówki. Jeśli jednak dźwięk jest dźwiękem „skwierczącego” lub dźwięku wibracyjnego „Clang”, musi to być nieprawidłowe działanie i musisz wyłączyć moc i natychmiast ją sprawdzić.

Drugim krokiem jest poczucie temperatury skorupy. Jeśli temperatura skorupy jest normalna i nie jest zbyt gorąca, prawdopodobnie nie przekracza 65 ° C, wówczas maszyna jest w normalnym stanie. Jeśli jest częściowo gorąco, może być tak, że czasy wewnętrzne samoleczenia zostały wykorzystane. Jeśli wydaje się całkowicie zimno, tokondensatorjest najprawdopodobniej złomowany i należy go wymienić na czas.

Ponadto istnieje również szczególna sytuacja, która jest niebezpieczna. Jeśli na powierzchni znajduje się wybrzuszenie, oznacza to, że ma zamiar eksplodować i musisz natychmiast wyłączyć maszynę

5. Praktyczne zastosowanie scenariuszy

Gdy w centrum handlowym jest zbyt wiele urządzeń, które wymagają ogromnych ilości energii elektrycznej, takich jak klimatyzatory i windy, nagłe zmiany obciążenia spowodują migotanie napięcia. Kiedy instalujemy system dystrybucji zasilania dla centrum handlowego, zapewniamy dynamiczną szafkę kompensacyjną 0,4 kV, która ma czas reakcji mniejszej niż 20 ms. Następnie wartość migotania napięcia jest zmniejszona z 3,2 do 0,8, a szybkość uszkodzenia urządzeń oświetleniowych jest zmniejszona do 65%. To bardzo udany przypadek.
