W jaki sposób samonaprawiające się kondensatory bocznikowe eliminują straty energii elektrycznej i wczesne awarie w systemach zasilania niskiego napięcia?

Przestań płacić za „zmarnowaną energię elektryczną”: odsłonięcie niewidzialnej „maszyny perpetuum mobile” w systemach dystrybucji energii niskiego napięcia

Czy kiedykolwiek spotkałeś się z taką sytuacją? Wewnątrz fabrycznych szaf rozdzielczych zasilania rzędy kondensatorów — zainstalowane niecałe dwa lata temu — zaczynają „narastać” (wybrzuszenie na obudowie), a nawet „zaczynać strajk”, uruchamiając wyłączniki automatyczne. Ekipy konserwacyjne krzątają się tam i z powrotem, a mimo to kwoty na rachunku za energię elektryczną pozostają niezmiennie wysokie, a powiadomienia o karach za współczynnik mocy wciąż docierają zgodnie z harmonogramem.

W tym momencie doświadczony technik może powiedzieć: „Kondensatory się zestarzały; czas wymienić całą partię”.

Ale czy zastanawiałeś się kiedyś, dlaczego te kondensatory „umierają” tak szybko? Dlaczego niektóre urządzenia wytrzymują pięć lat, a Twoje ledwo półtora roku? Dzisiaj nie będziemy omawiać suchych kart danych technicznych. Zamiast tego, jako inżynier z wieloletnim praktycznym doświadczeniem w dziedzinie kompensacji mocy biernej, chcę porozmawiać z Tobą o „mikroskopijnej wojnie” szalejącej wewnątrz Twoich kondensatorów – konflikcie, który bezpośrednio wpływa na Twoje rachunki za energię elektryczną – i przedstawić Ci rozwiązanie często określane jako „maszyna perpetuum mobile”:samonaprawiający się kondensator bocznikowy.

I. Przez co dokładnie przeszły Twoje „krótkotrwałe” kondensatory?

W systemie dystrybucji mocy niskiego napięcia głównym zadaniem kondensatorów bocznikowych jest „wycofanie” tej „wolnej” mocy biernej, poprawiając w ten sposób współczynnik mocy. Wewnętrzna struktura tradycyjnego kondensatora przypomina warstwową „kanapkę”: dwie warstwy elektrod z folii metalowej oddzielone warstwą izolującego materiału dielektrycznego (zwykle folią polipropylenową).

Największym ukrytym ryzykiem związanym z tą strukturą jest to, że jeśli gdzieś w materiale dielektrycznym występuje choćby mikroskopijna defekt – coś, czego przemysłowe procesy produkcyjne nigdy nie mogą w 100% wyeliminować – w tym konkretnym miejscu nastąpi przebicie dielektryka pod wpływem wahań napięcia. Pojedyncza awaria powoduje trwałe zwarcie; cały kondensator zostaje skutecznie „przebity” i natychmiast staje się bezużyteczny.

Według danych branżowych, światowa produkcja samonaprawiających się kondensatorów bocznikowych niskiego napięcia osiągnęła w 2024 r. 4,58 mln sztuk; jednakże wysoki wskaźnik awaryjności na wczesnym etapie od dawna pozostaje utrzymującym się problemem dla branży. Wielu użytkowników stwierdza, że ​​ich kondensatory „giną w akcji”, zanim sprzęt zdąży się zwrócić w postaci oszczędności.

II. „Samooperacja” w skali mikrosekundowej: jak działa samoleczenie?

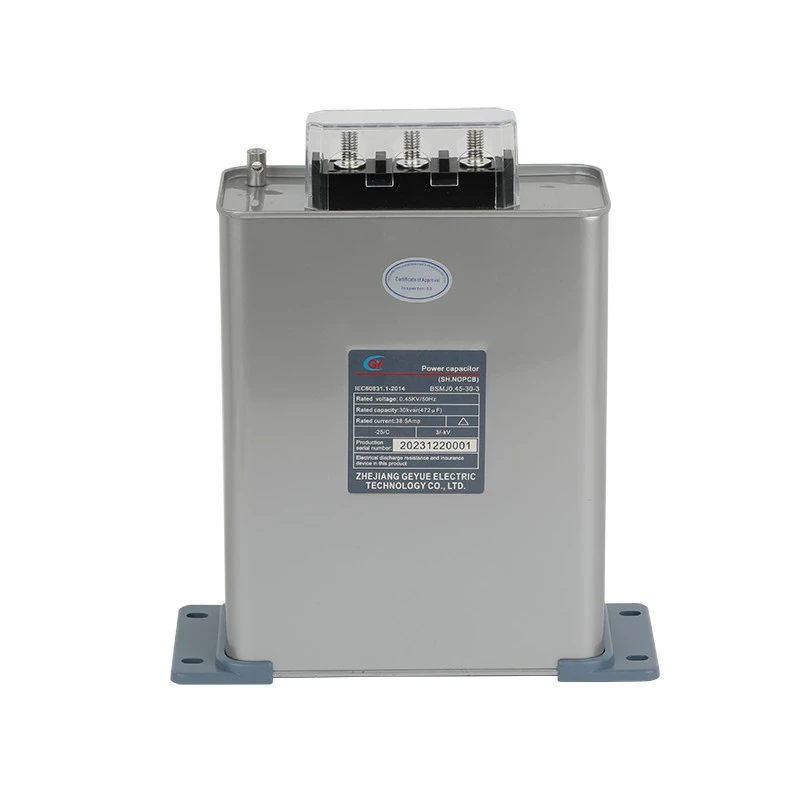

To prowadzi nas do gwiazdy dzisiejszej dyskusji:samonaprawiający się kondensator bocznikowy. Jego główna tajemnica tkwi w metalizowanej folii polipropylenowej.

Ta folia nie jest już samodzielną folią metalową; zamiast tego niezwykle cienka warstwa stopu cynku i aluminium jest bezpośrednio naparowywana na powierzchnię folii polipropylenowej, która służy jako elektroda. Co się stanie, gdy słaby punkt folii ulegnie przebiciu dielektrycznemu?

Proces jest fascynujący:

W momencie przebicia — w ciągu zaledwie kilku mikrosekund (milionowych części sekundy) — w punkcie przebicia wytwarza się miejscowe intensywne ciepło, osiągające temperatury dochodzące do kilku tysięcy stopni. W tym momencie ultracienka powłoka metalowa otaczająca punkt przebicia natychmiast „odparowuje” lub zostaje „zdmuchnięta”, tworząc małą strefę izolacyjną o średnicy zaledwie kilku milimetrów. Łuk elektryczny gaśnie, izolacja zostaje przywrócona, a pozostałe 99,99% kondensatora pozostaje całkowicie nienaruszone i nadal działa normalnie.

III. Więcej niż tylko „niezniszczalność” — „dokładnie skalkulowana” inwestycja

Wielu specjalistów ds. zakupów mogłoby zapytać: „Czy «samoleczenie» nie oznacza po prostu dłuższej żywotności? Ile pieniędzy może faktycznie zaoszczędzić dłuższa żywotność?”

Zróbmy matematykę inżynierską:

Korzyści instalacyjne wynikające ze zmniejszonych rozmiarów i masy: Nowe samonaprawiające się kondensatory wykorzystujące technologię metalizowanej folii z kompozytu cynkowo-aluminiowego mają tylko jedną czwartą do jednej szóstej rozmiaru i wagi starszych modeli kondensatorów. Oznacza to, że w ramach tej samej obudowy szafy można osiągnąć wyższą zdolność kompensacji lub bezpośrednio zaoszczędzić na kosztownych kosztach zwykle związanych z modernizacją lub modernizacją kompletnych systemów szaf.

Znikoma strata mocy: Tradycyjne kondensatory charakteryzują się znaczną wewnętrzną utratą mocy i wytwarzają znaczne ciepło. Natomiast nowoczesne kondensatory samoregenerujące mają zazwyczaj styczną straty dielektrycznej (tanδ) mniejszą niż 0,15%. Co to oznacza? W przypadku kondensatora 50 kVAR oznacza to praktycznie brak wewnętrznego wytwarzania ciepła; każda kilowatogodzina energii elektrycznej, która w przeciwnym razie zostałaby zmarnowana w postaci ciepła wewnątrz sprzętu, jest zamieniana na wymierne oszczędności finansowe.

Prawdziwie „bezobsługowe” bezpieczeństwo: Kondensatory samonaprawiające się zazwyczaj mają wbudowane zabezpieczenie przed nadciśnieniem i mechanizm przeciwwybuchowy. Jeżeli zwarcia wewnętrzne narosną do poziomu krytycznego i spowodują nadmierne ciśnienie wewnętrzne, obudowa kondensatora rozszerzy się; to rozszerzenie natychmiast odcina wewnętrzny miedziany wkładka bezpiecznikowa, fizycznie odłączając w ten sposób zasilanie. Mechanizm ten nie tylko chroni sam kondensator, ale także zabezpiecza całą szafę rozdzielczą zasilania, całkowicie eliminując ryzyko – takie jak wyciek oleju, a nawet eksplozja – które jest powszechnie związane z tradycyjnymi kondensatorami zanurzonymi w oleju. IV. Dane nie kłamią: dlaczego światowe rynki zwracają się w stronę technologii samoleczenia?

Według spostrzeżeń branżowych QYResearch przewiduje się, że globalny rynek samonaprawiających się kondensatorów równoległych niskiego napięcia osiągnie do 2031 r. wartość 1,935 miliarda RMB, przy utrzymaniu złożonej rocznej stopy wzrostu (CAGR) na poziomie ponad 4,7%. Trend ten wynika z czegoś więcej niż tylko iteracji technologicznej; to przede wszystkim odpowiedź na coraz bardziej rygorystyczne wymagania dotyczące jakości zasilania w obiektach przemysłowych, komercyjnych i centrach danych.

W szczególności zastosowanie powłok ze stopu cynku i aluminium doskonale rozwiązało nieodłączne kompromisy związane z tradycyjnymi materiałami – w szczególności podatność folii z czystego aluminium na utlenianie i słabą odporność na korozję folii z czystego cynku. Ta innowacja gwarantuje, że nawet przy długotrwałym obciążeniu prądem przemiennym krzywa zaniku pojemności kondensatora pozostaje wyjątkowo płaska.

V. Podsumowując: Szczera rada dla specjalistów ds. zaopatrzenia i inżynierii

Jako doświadczony weteran branży chciałbym dać następującą radę: wybierając samonaprawiające się kondensatory równoległe, nie skupiaj się wyłącznie na nominalnej wartości kVAr; zamiast tego zwróć szczególną uwagę na następujące krytyczne czynniki:

Skład materiału: Czy wykorzystuje metalizowaną folię z kompozytu cynkowo-aluminiowego? Czy folia posiada technologię pogrubionej krawędzi? (Ma to bezpośredni wpływ na jego odporność na prądy rozruchowe.)

Proces produkcyjny: Czy natryskiwana warstwa metalu jest bezpiecznie związana? Czy spawanie jest niezawodne? (Te czynniki określają rezystancję styku i ilość wytworzonego ciepła.)

Ochrona bezpieczeństwa: Czy jest wyposażony w nadciśnieniowe urządzenie rozłączające przeciwwybuchowe? Czy ma wbudowane rezystory rozładowcze? (Środki te zapewniają bezpieczeństwo personelu konserwacyjnego.)

Jakość energii służy jako „niewidzialny krwiobieg” w produkcji przemysłowej, a samonaprawiający się kondensator równoległy działa jak „nadorgan” zdolny zarówno do „wytwarzania krwi”, jak i „samoleczenia”.

Jeśli w dalszym ciągu borykasz się z koniecznością wymiany kondensatorów co dwa lata i jeśli naprawdę pragniesz stworzyć środowisko zautomatyzowanej stacji dystrybucyjnej z minimalną obsługą personelu, to najwyższy czas wykorzystać technologię, aby trwale wyeliminować te ukryte wydatki operacyjne z księgi głównej.
