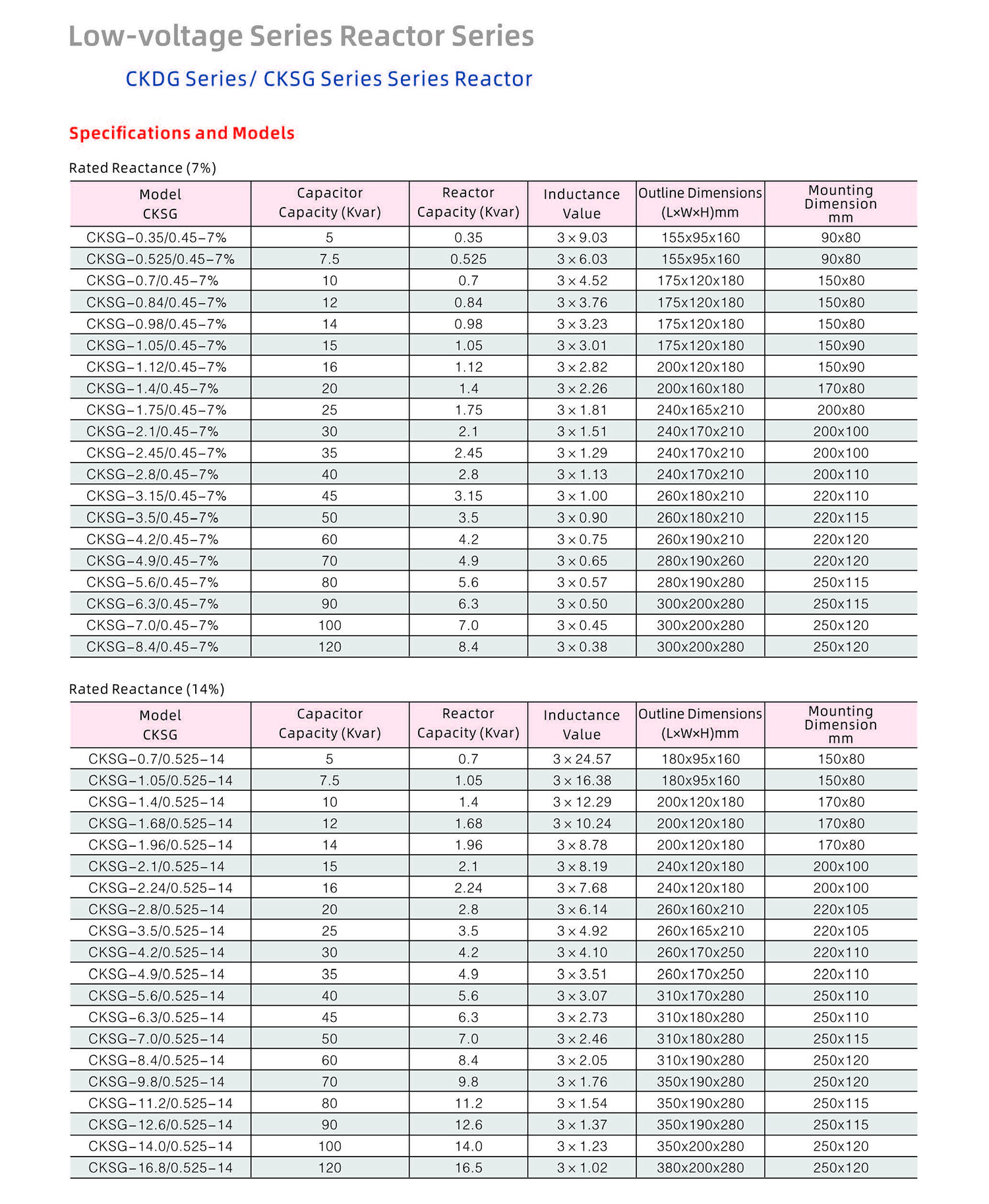

Reaktor serii CKSG o współczynniku reakcji 7%.

Dlaczego reaktor należy połączyć szeregowo z kondensatorami, a nie równolegle?

Podczas naszych codziennych interakcji z klientami inżynierowie Geyue Electric często spotykają się z klasycznym pytaniem na poziomie nowicjusza: dlaczego w niskonapięciowych systemach kompensacji mocy biernej reaktory serii CKSG o współczynniku reakcji 7% są zawsze używane szeregowo z kondensatorami, a nie równolegle? Za tą pozornie prostą metodą podłączenia w rzeczywistości kryje się podstawowa wiedza zapewniająca bezpieczną, stabilną i ekonomiczną pracę systemu elektroenergetycznego. Dziś Geyue Electric z perspektywy „strażnika systemu elektroenergetycznego” przekaże Państwu dogłębną analizę przyczyn takiego stanu rzeczy.

Pozycjonowanie ról: od „niezależnej walki” do „skoordynowanej obrony”

Przede wszystkim musimy naprawdę zrozumieć podstawową rolę kondensatorów i reaktorów w sieci energetycznej. Kondensator działa jak „żołnierz zasilacza”, którego głównym zadaniem jest generowanie pojemnościowej mocy biernej, bezpośrednio kompensującej moc bierną pobieraną przez obciążenia indukcyjne (takie jak silniki, transformatory), poprawiając w ten sposób współczynnik mocy całego systemu elektroenergetycznego, zmniejszając straty liniowe i straty energii.

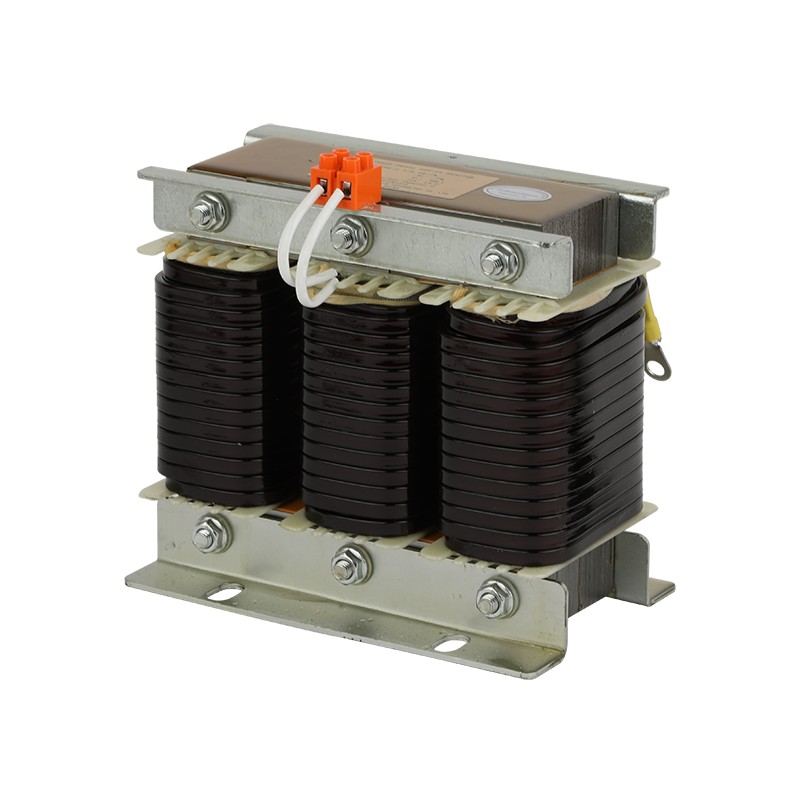

Reaktor, w tym kontekście reaktor serii CKSG o współczynniku reakcji 7%, służy jako „filtr” i „bufor”. Jeśli zostanie źle podłączony równolegle z kondensatorami, dławik będzie podłączony bezpośrednio do szyny zbiorczej, podobnie jak kondensatory, i sam będzie pobierał indukcyjną moc bierną. To nie tylko nie zapewnia kompensacji mocy biernej, ale w rzeczywistości zwiększa obciążenie bierne systemu, co jest sprzeczne z podstawowym celem kompensacji mocy biernej i poprawy współczynnika mocy. W tym momencie rola reaktora będzie ograniczona do bardzo ograniczonego wygładzania lub filtrowania i całkowicie nie będzie w stanie zapewnić bezpośredniej ochrony kondensatorów.

Po połączeniu szeregowym z kondensatorami, reaktor serii CKSG o współczynniku reakcji 7% przekształca się z „niezależnej jednostki bojowej” w „wyłącznego partnera” kondensatorów. Będzie działał jak wierny strażnik, tworząc z kondensatorami jednolity „obwód szeregowy LC”, a następnie podłączając go do sieci energetycznej. Ta relacja połączenia służy jako filar konstrukcyjny do realizacji wszystkich kolejnych funkcji ochronnych.

Główne misje: Tłumienie wzmocnień harmonicznych i filtrowanie niebezpiecznych prądów

W nowoczesnych sieciach elektroenergetycznych obecność obciążeń nieliniowych, takich jak przetwornice częstotliwości i urządzenia prostownikowe, może generować dużą liczbę prądów harmonicznych, co jest jednym z głównych „winowajców” zagrażających bezpiecznej pracy urządzeń elektroenergetycznych. W przypadku podłączenia do układu kompensacji mocy biernej niskiego napięcia, reaktancja pojemnościowa kondensatorów będzie się zmniejszać wraz ze wzrostem częstotliwości prądów harmonicznych w sieci elektroenergetycznej. Niska reaktancja pojemnościowa precyzyjnie zapewnia ścieżkę o niskiej impedancji dla prądów harmonicznych wyższego rzędu, co powoduje nieprawidłowe wzmocnienie prądów harmonicznych. W poważnych przypadkach napływ prądów harmonicznych może spowodować przegrzanie kondensatorów, a nawet eksplozję i zanieczyszczenie całej sieci energetycznej.

Dodanie reaktora serii CKSG o współczynniku reaktywności 7% może całkowicie zmienić to błędne koło, w którym niebezpieczny prąd harmoniczny stale rośnie. Reaktancja indukcyjna dławika szeregowego rośnie wraz ze wzrostem częstotliwości prądu harmonicznego występującego w sieci elektroenergetycznej. Kiedy dławik szeregowy jest połączony szeregowo z kondensatorami, impedancja (wpływ utrudniający na prąd) zarówno dławika szeregowego, jak i kondensatorów na harmoniczną zmienia się w przeciwnych tendencjach wraz z częstotliwością. Staranne zaprojektowanie indukcyjności (lub współczynnika reaktancji) dławika szeregowego może umożliwić temu obwodowi szeregowemu LC wykazanie wysokiej impedancji dla określonych harmonicznych (takich jak 5. harmoniczna, 7. harmoniczna), na przykład ustawienie solidnego „filtra” dla niebezpiecznych prądów harmonicznych w celu odfiltrowania tych niebezpiecznych prądów z gałęzi kompensacyjnej. To skutecznie zapobiega rezonansowi harmonicznemu i wzmocnieniu harmonicznych w systemie elektroenergetycznym, chroniąc same kondensatory i oczyszczając środowisko sieci energetycznej.

Kluczowa gwarancja: Odporność na prąd udarowy przy zamykaniu i przepięcia robocze

Kiedy kondensatory są podłączone do sieci energetycznej, zwykle pojawia się ogromny prąd chwilowy, zwany prądem udarowym zamykającym. Wartość prądu udarowego zamykania może wynosić nawet kilkudziesięciukrotność prądu znamionowego podłączanych kondensatorów. Takie częste operacje przełączania poważnie zniszczą trwałość dielektryczną kondensatorów i styków urządzenia przełączającego.

W tej chwili reaktor serii CKSG o współczynniku reaktancji 7% może działać jako „bufor” dla prądu. Charakterystyka indukcyjna dławika szeregowego sprawia, że ​​prąd przepływający przez sam dławik nie może zmieniać się gwałtownie, co znacznie tłumi i opóźnia szczyt oraz stromość zamykającego prądu udarowego, umożliwiając płynny wzrost prądu. Podobnie, podczas usuwania określonej gałęzi kondensatora, dławik może również pochłonąć część energii elektromagnetycznej, tłumiąc ewentualne przepięcia robocze, zapewniając kolejną warstwę niezawodnej ochrony buforującej dla kondensatorów i całego układu kompensacyjnego.

Rozwiązania Geyue Electric: Skrupulatna ochrona bezpieczeństwa systemu

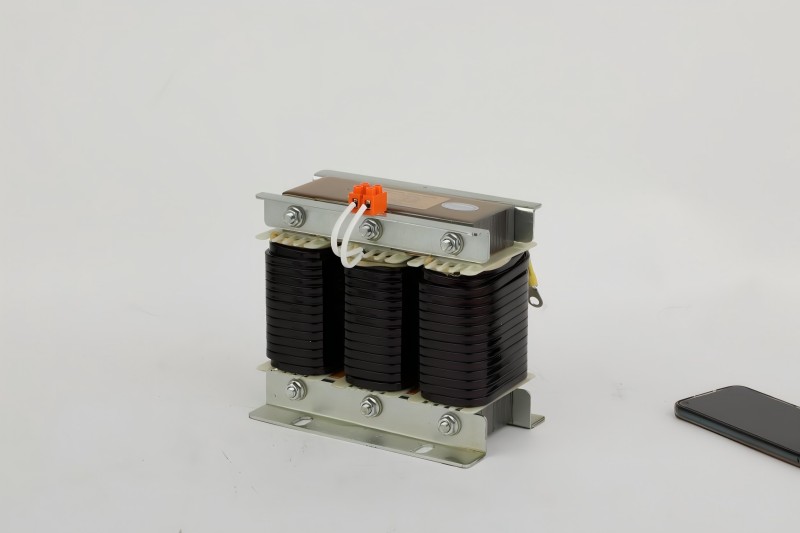

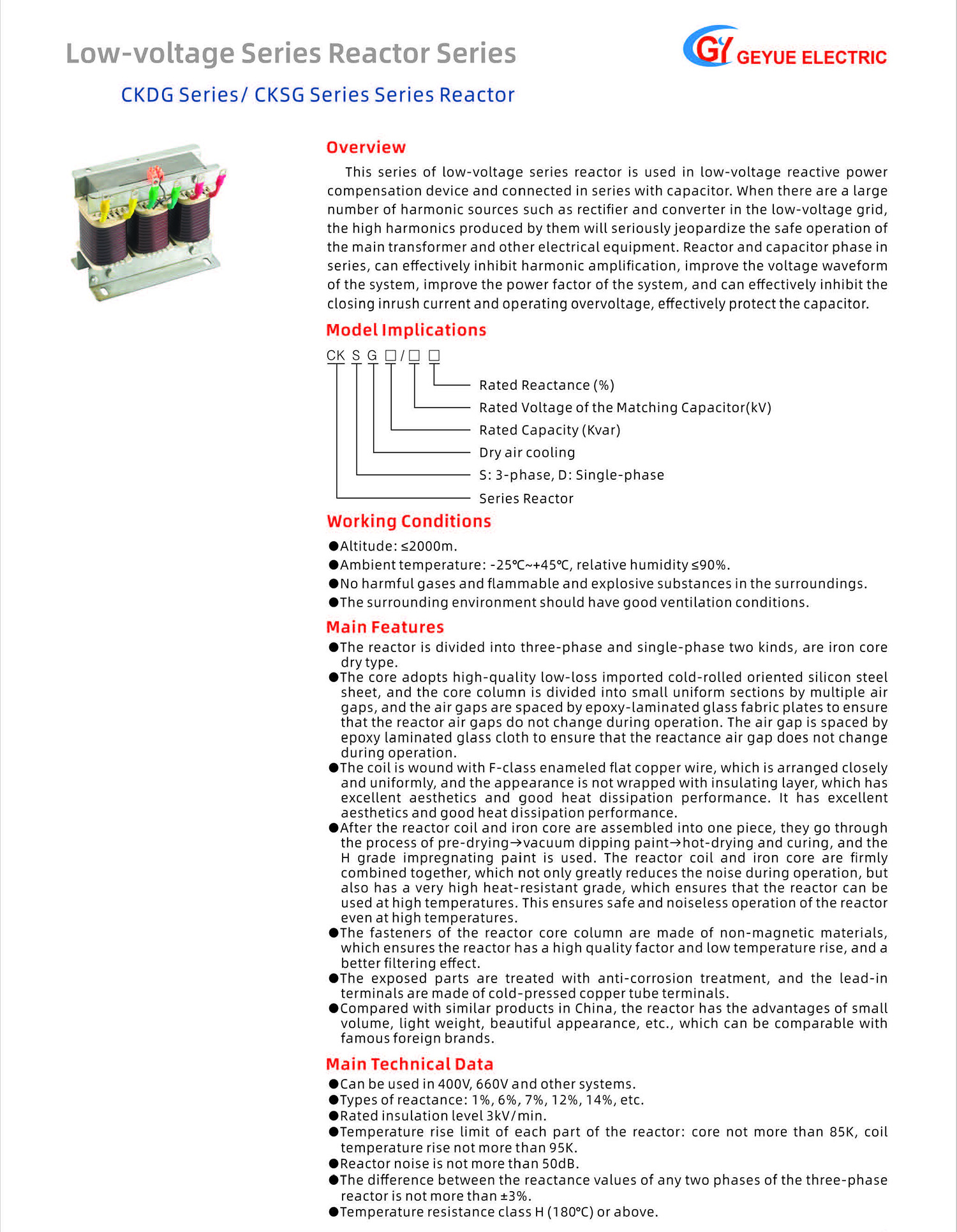

Firma Geyue Electric w pełni rozumie odpowiedzialność reaktorów jako „strażników bezpieczeństwa” i dlatego poświęciła wszystkie wysiłki naszego personelu technicznego na projektowanie i produkcję reaktorów serii CKSG o współczynniku reakcji 7%. Aby zapewnić dokładność i stabilność 7% współczynnika reaktancji, używamy wysokiej jakości rdzeni z importowanej blachy krzemowej i stosujemy unikalny proces segmentacji rdzenia i utwardzania w szczelinie powietrznej, aby zagwarantować, że indukcyjność pozostanie niezmieniona przez długi okres pracy. Aby wytrzymać wysokie temperatury w środowisku harmonicznym, wybieramy wysokotemperaturowe materiały izolacyjne klasy F/H i stosujemy proces impregnacji próżniowej, aby mocno utwardzić cewki i rdzenie. Zapewnia to nie tylko wyjątkowo niski wzrost temperatury i cichą pracę reaktorów, ale także zapewnia im trwałą i stabilną wydajność filtrowania w środowiskach o wysokiej temperaturze.

Nasz reaktor serii CKSG o współczynniku reakcji 7% to nie tylko idealny komponent zgodny z zasadami teoretycznymi; jest to także krystalizacja zaawansowanej filozofii produkcji naszej firmy. Od rygorystycznego projektu elektromagnetycznego, precyzyjnego przetwarzania i montażu, po kompleksowe testy fabryczne, każdy krok jest zgodny z przekonaniem, że „niezawodność jest wartością”. Jesteśmy dumni, że możemy dostarczać na rynek reaktory, które są mniejsze, lżejsze, bardziej wydajne i mają wyjątkowy wygląd. Są one szeroko stosowane w różnych przemysłowych i komercyjnych systemach dystrybucji energii i stały się niezawodną podstawą rozwiązań w zakresie kompensacji biegu jałowego i kontroli harmonicznych wielu użytkowników.

Dlatego też, planując lub modernizując system kompensacji mocy biernej niskiego napięcia, równie ważny jest wybór właściwej ścieżki technicznej i niezawodnych partnerów sprzętowych. Geyue Electric jest gotowy dostarczyć profesjonalne reaktory serii CKSG o współczynniku reakcji 7% i kompletne rozwiązania w zakresie kompensacji mocy biernej, aby stać się solidnym wsparciem dla bezpiecznej, wydajnej i stabilnej pracy Twojego systemu elektroenergetycznego. Pracujmy razem, zaczynając od każdego prawidłowego podłączenia i wspólnie budujmy lepszą jakość energii.
