Jednofazowy, samonaprawiający się kondensator bocznikowy serii BSMJ
Model:BSMJ Series
Jednofazowy samonaprawiający się kondensator bocznikowy serii BSMJ nadaje się do systemów zasilania niskiego napięcia 50 Hz lub 60 Hz, stosowanych głównie w celu poprawy współczynnika mocy, zmniejszenia strat mocy biernej, poprawy jakości napięcia, wykorzystania mocy transformatora i tak dalej. Jest to najlepszy produkt oszczędzający energię, zdecydowanie zalecany przez różne kraje.
Ten produkt jest ściśle zgodny z normami: GB/T 12747.1-2004 i IEC 60831-1:2014.
Ten produkt jest ściśle zgodny z normami: GB/T 12747.1-2004 i IEC 60831-1:2014.
Gyue Electricjest profesjonalnym producentem i dostawcą jednofazowych samonaprawiających się kondensatorów bocznikowych serii BSMJ w Chinach, z fabryką w Yueqing w Zhejiang. Jednofazowy, samonaprawiający się kondensator bocznikowy serii BSMJ to niskonapięciowy kondensator mocy przeznaczony dokorekta współczynnika mocyi kompensacja mocy biernej w jednofazowych systemach zasilania prądem przemiennym. Jest szeroko stosowany w zakładach przemysłowych, producentach paneli i firmach dystrybucyjnych ze względu na niezawodny, samonaprawiający się dielektryk, niskie straty i długą żywotność. Jeśli zaopatrujesz się w jednofazowe, samonaprawiające się kondensatory bocznikowe, Geyue Electric dostarcza standardowe modele i niestandardowe specyfikacje bezpośrednio z fabryki. Model ten należy również do naszych szerszychsamonaprawiający się kondensator bocznikowyszereg.
Napięcie znamionowe0,23 – 1,2 kV
Znamionowa moc wyjściowa5 – 50 kvar
Częstotliwość50/60 Hz
PołączenieJednofazowe

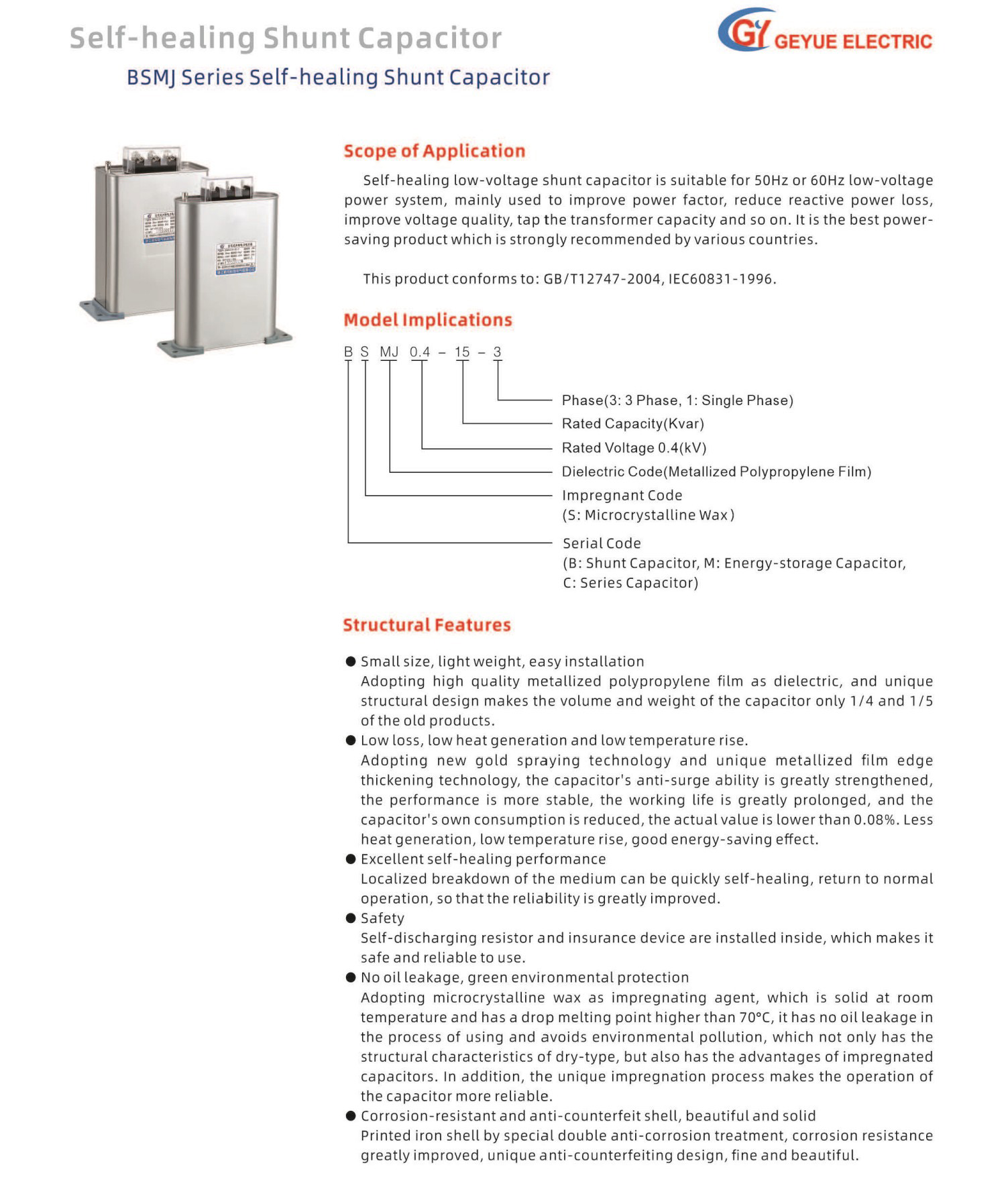

Opis produktu
Jednofazowy samonaprawiający się kondensator bocznikowy serii BSMJ to niskonapięciowy kondensator mocy opracowany przez firmę Geyue Electric do kompensacji mocy biernej w jednofazowych sieciach elektroenergetycznych. Połączony równolegle z obciążeniami indukcyjnymi, takimi jak silniki, transformatory i spawarki, dostarcza lokalnie moc bierną, zmniejsza moc bierną pobieraną z sieci elektroenergetycznej i przywraca współczynnik mocy z powrotem do wartości 0,95 lub wyższej.
W kondensatorze zastosowano metalizowaną folię polipropylenową z samonaprawiającym się dielektrykiem, zamkniętą w aluminiowej puszce i impregnowaną woskiem mikrokrystalicznym. Jeśli nastąpi lokalna awaria, cienka warstwa metalu wokół miejsca uszkodzenia odparowuje i izoluje defekt, dzięki czemu kondensator automatycznie powraca do normalnej pracy. To znacznie poprawia niezawodność i wydłuża żywotność. Należy do tej samej rodziny produktów, co nasze konstrukcje trójfazowe, dwufazowe i cylindryczne, wszystkie dostępne w naszej oferciesamonaprawiający się kondensator bocznikowykolekcja.
Kluczowe korzyści
PF
Korekta współczynnika mocy
Podnosi współczynnik mocy do 0,95 lub więcej i pozwala uniknąć opłat karnych za media.
CII
Samonaprawiający się dielektryk
Automatyczna izolacja lokalnych awarii wydłuża żywotność i ogranicza konserwację.
LQ
Jakość napięcia
Stabilizuje napięcie magistrali i redukuje spadki napięcia oraz migotanie.
EF
Efektywność energetyczna
Obniża straty w linii i transformatorze oraz uwalnia wydajność transformatora.
Materiały i wykonanie
Wysokiej klasy importowana folia bazowa z polipropylenu
Folia bazowa pochodząca od renomowanych dostawców, wykorzystująca importowaną folię polipropylenową z precyzyjną metalizowaną powłoką cynku i aluminium. Powierzchnia każdej folii bazowej jest czysta i nienaruszona, zapewniając gładkie i wyjątkowo jasne wykończenie, które zapewnia stabilną pojemność i niskie straty dielektryczne przez cały okres użytkowania kondensatora.
Przewodzący drut miedziany w oplocie
Drut w oplocie miedzianym o wyjątkowej odporności na utlenianie i korozję. Wybrany ze względu na drobną gęstość dziania bez zadziorów na powierzchni. Szerokość, grubość i rezystywność wytłaczania ściśle odpowiadają normom krajowym GB/T, zapewniając niską rezystancję styku i stabilną obciążalność prądową.
Powłoka natryskowa ze złota cynkowego o wysokiej czystości
Proszek cynkowy o wysokiej czystości jest rozpylany w drobny spray w procesie natryskiwania łukowego, a następnie natryskiwany z dużą prędkością na szczelinę warstwy folii na powierzchni kompozycji rdzenia kondensatora. Warstwa natryskowa złota i warstwa metalizowanej folii ściśle łączą się, zapewniając drobne cząstki i jednolitą grubość, utrzymując niski opór stykowy.
Wysokowydajny środek impregnujący z woskiem mikrokrystalicznym
Wosk mikrokrystaliczny o dobrych właściwościach elektrycznych, wysokiej odporności na ciepło i dużej odporności na starzenie jest stosowany jako wosk bazowy stałego materiału do impregnacji. Wypełnienie szczelin i pustych przestrzeni części szczelnie uszczelnia kondensator i znacznie zwiększa wytrzymałość materiałów, poprawiając odprowadzanie ciepła i żywotność.

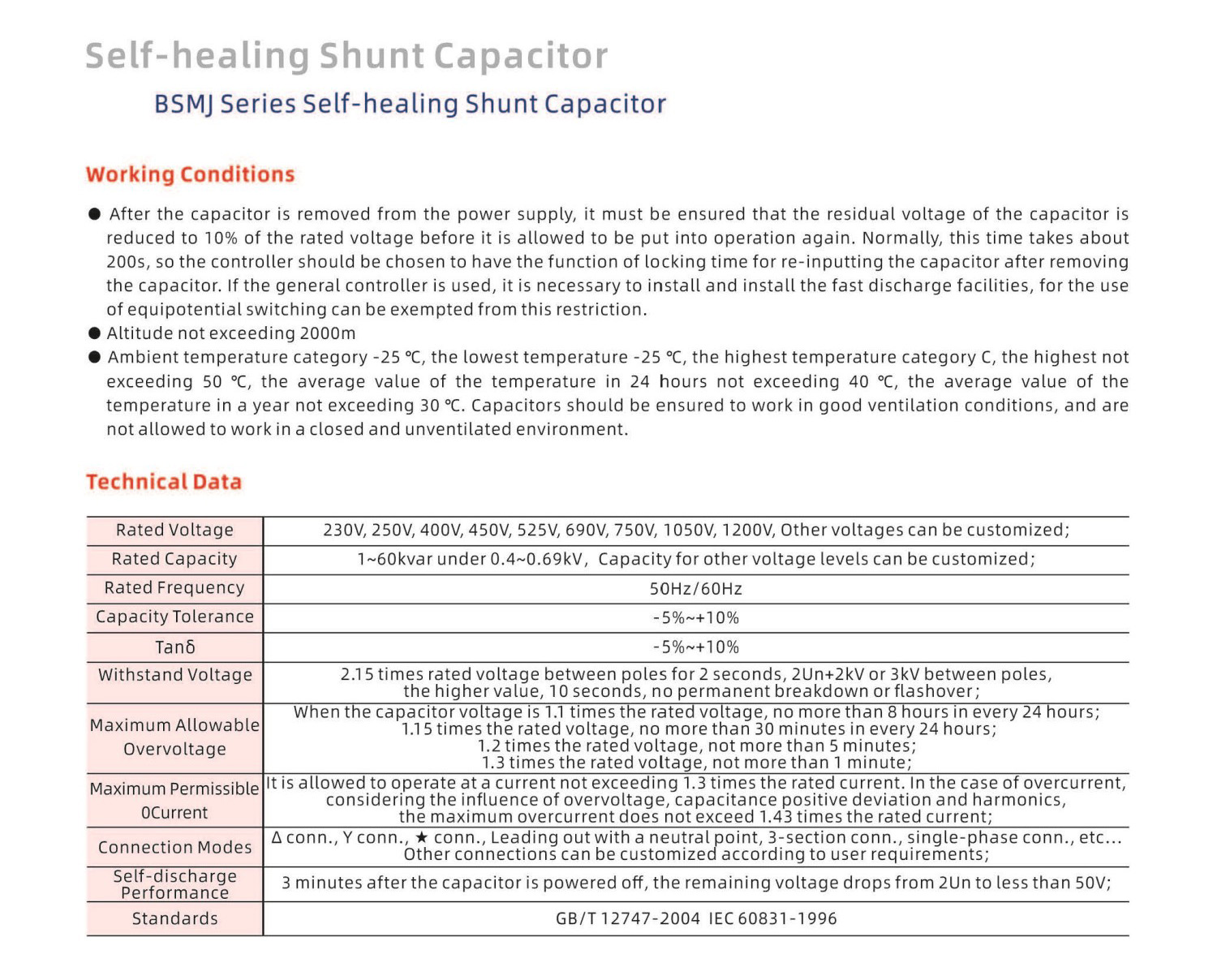

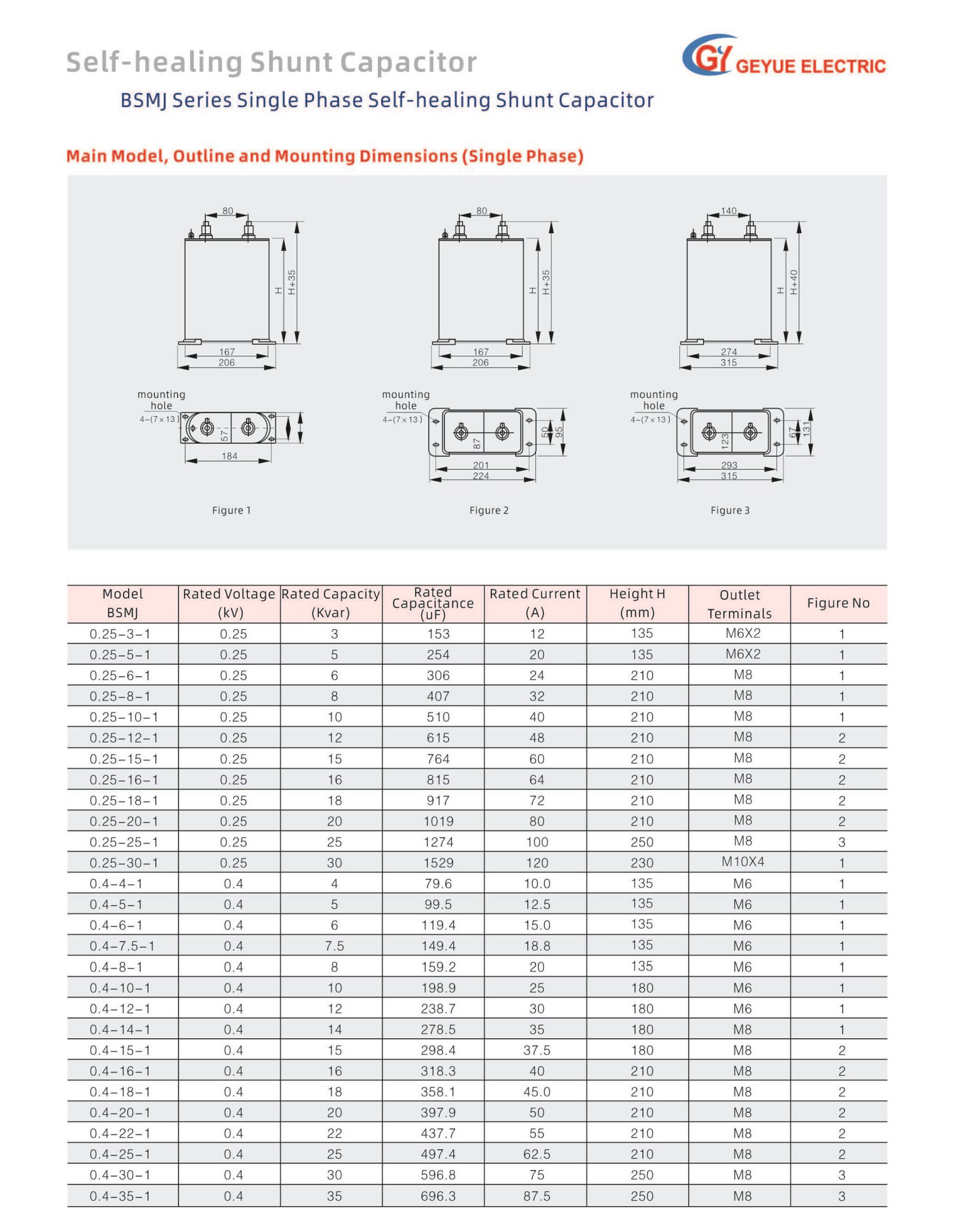

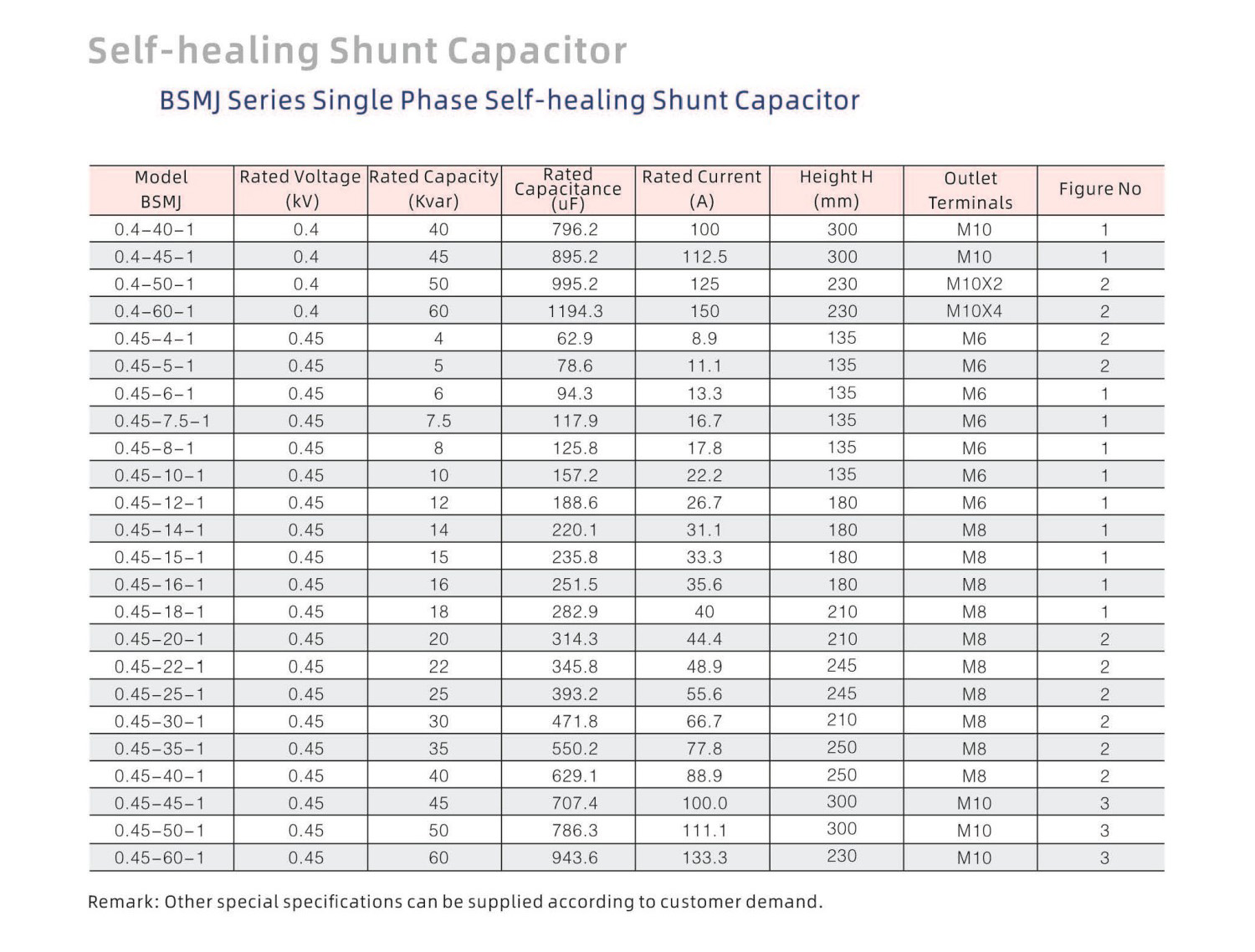

Dane techniczne
| Parametr | Typowa wartość |
|---|---|
| Model | Jednofazowe serii BSMJ |
| Napięcie znamionowe | 0,23 kV – 1,2 kV (wspólne: 0,4 / 0,45 / 0,48 / 0,525 / 0,69 kV) |
| Moc znamionowa | 5 – 50 kvar na jednostkę |
| Częstotliwość znamionowa | 50 Hz / 60 Hz |
| Połączenie | Jednofazowe |
| Dielektryk | Samonaprawiająca się metalizowana folia polipropylenowa |
| Impregnat | Wosk mikrokrystaliczny |
| Ochrona | Odłącznik nadciśnieniowy, bezpiecznik wewnętrzny |
| Rezystor rozładowujący | Wbudowany, napięcie spada poniżej 50 V w ciągu 1 minuty |
| Standardy | GB/T 12747.1-2004, IEC 60831-1:2014 |
| Załącznik | Puszka aluminiowa |
| Straty | Niskie straty dielektryczne, wysoka wydajność |
| Chłodzenie | Naturalne chłodzenie |
| Orzecznictwo | ISO9001, ISO14001, ISO45001 |
Typowe zastosowania
Zakłady i warsztaty przemysłowe
Silniki i sprężarki
Transformatory i panele dystrybucyjne
Urządzenia spawalnicze i indukcyjne
Komercyjne systemy HVAC i oświetlenia
Wynagrodzenie na miejscu i scentralizowane
Przewodnik po wyborze i instalacji
Oblicz wymagany kvarOkreśl potrzebną moc bierną na podstawie aktualnego współczynnika mocy i docelowego współczynnika mocy. Ogólnie rzecz biorąc, podniesienie współczynnika mocy z 0,75 do 0,95 wymaga około 0,55 kvar na kW aktywnego obciążenia.
Sprawdź napięcie roboczeWybierz kondensator dostosowany do rzeczywistego napięcia roboczego systemu, a nie tylko nominalnego napięcia sieci. W sieciach jednofazowych powszechne jest napięcie 0,23 kV lub 0,25 kV.
Oceń harmoniczneJeśli obecne są przetwornice częstotliwości, prostowniki lub sprzęt spawalniczy, harmoniczne mogą spowodować przeciążenie kondensatora. W takim przypadku połącz kondensator zreaktor szeregowyaby utworzyć odstrojony zespół kondensatorów, stosując współczynnik reaktancji 7% lub 14% w oparciu o widmo harmoniczne.
Wybierz urządzenie przełączająceAby ograniczyć prąd rozruchowy, należy używać styczników obciążanych kondensatorem lub przełączników złożonych. Ustaw sterownik na prawidłową sekwencję przełączania i opóźnienie dla każdego kroku.
Potwierdź warunki instalacjiZainstaluj kondensator w dobrze wentylowanym miejscu, z dala od źródeł ciepła, z odstępem umożliwiającym odprowadzanie ciepła. Dokręcić zaciski określonym momentem i sprawdzić rezystor rozładowczy przed oddaniem urządzenia do użytku.
Wskazówka dotycząca konserwacji:Co miesiąc przeprowadzaj kontrolę wzrokową, sprawdzaj i dokręcaj zaciski co trzy do sześciu miesięcy i mierz pojemność raz w roku. Wymień kondensator wykazujący wybrzuszenie, wyciek lub utratę pojemności większą niż 10% wartości znamionowej.

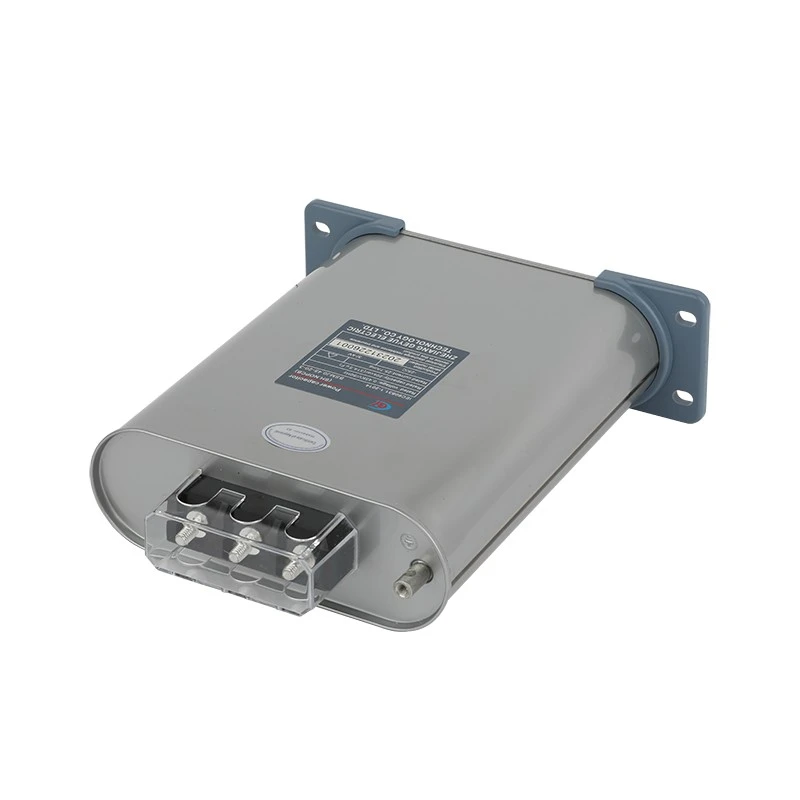

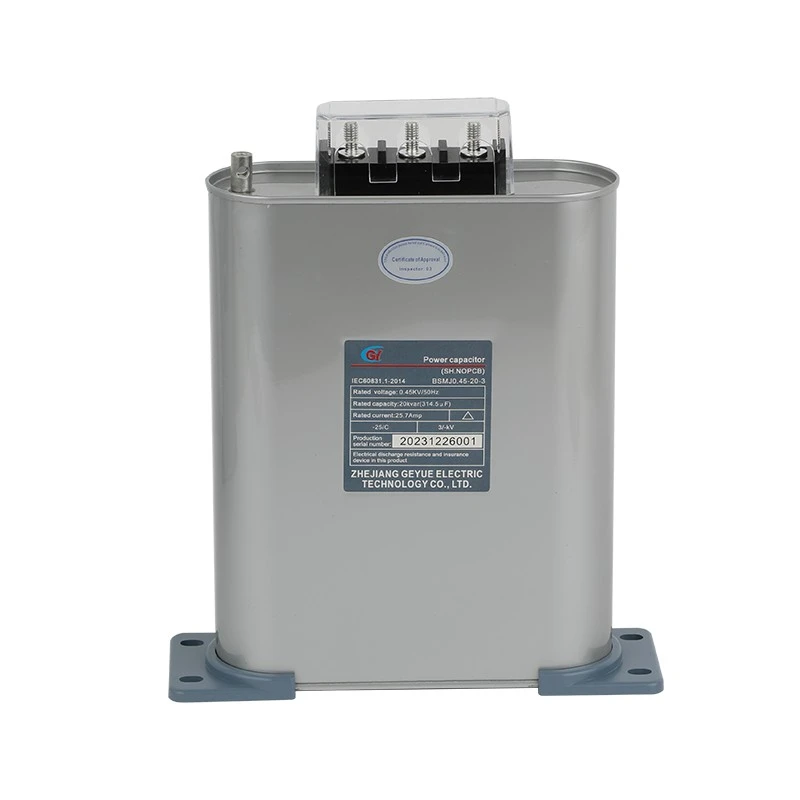

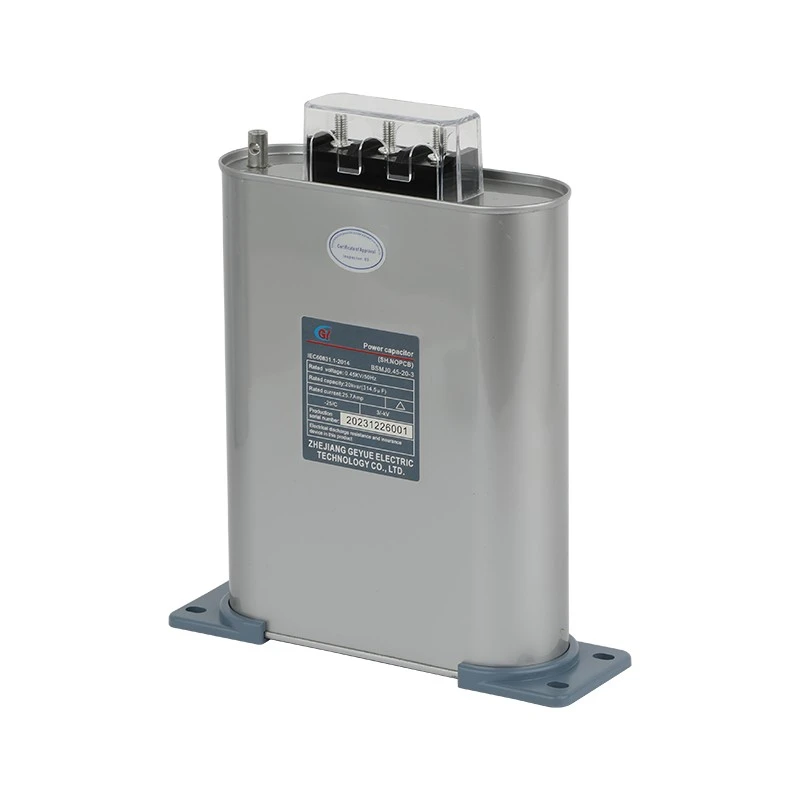

Obrazy produktów
Często zadawane pytania
Do czego służy jednofazowy samonaprawiający się kondensator bocznikowy serii BSMJ?
Jest to kondensator mocy niskiego napięcia zaprojektowany w celu poprawy współczynnika mocy, zmniejszenia strat mocy biernej, optymalizacji jakości napięcia i uwolnienia dodatkowej mocy transformatora w jednofazowych systemach zasilania prądem przemiennym.
Jakie wartości znamionowe napięcia i mocy wyjściowej są dostępne?
Standardowe napięcia znamionowe mieszczą się w zakresie od 0,23 kV do 1,2 kV, przy czym typowe wartości to 0,4, 0,45, 0,48, 0,525 i 0,69 kV. Znamionowa moc wyjściowa wynosi zazwyczaj od 5 do 50 kvar na jednostkę, a wartości znamionowe niestandardowe są dostępne na żądanie.
Co oznacza „samonaprawa” w tym kondensatorze?
Samonaprawa oznacza, że miejscowe uszkodzenie dielektryka spowodowane przepięciem jest szybko izolowane przez sam kondensator. Cienka warstwa metalu wokół uszkodzenia odparowuje, więc kondensator automatycznie powraca do normalnej pracy, co znacznie poprawia niezawodność i żywotność.
Jakie normy spełnia ten kondensator?
Jednofazowy samonaprawiający się kondensator bocznikowy serii BSMJ jest produkowany i testowany zgodnie z normami GB/T 12747.1-2004 i IEC 60831-1:2014.
Czy potrzebuję dławika szeregowego z tym kondensatorem?
Jeśli system zawiera obciążenia generujące harmoniczne, takie jak przemienniki częstotliwości, prostowniki lub sprzęt spawalniczy, zdecydowanie zaleca się zastosowanie dławika szeregowego, aby zapobiec rezonansowi i chronić kondensator przed przeciążeniem harmonicznymi. Na podstawie widma harmonicznego wybiera się stopień reaktancji 7% lub 14%.
Czy mogę zamówić specyfikacje niestandardowe?
Tak. Geyue Electric dostarcza zarówno modele standardowe, jak i specyfikacje niestandardowe, w tym opcje napięcia, kvar i obudowy. Skontaktuj się z nami, przedstawiając wymagania dotyczące projektu, aby uzyskać indywidualną ofertę.
