Jak usunąć zanieczyszczenie harmoniczne siatki mocy w czasie rzeczywistym? SMART ACTION SIRICE Active Power Filter udzieli odpowiedzi!

Sprzęt elektryczny, taki jak przetworniki częstotliwości i prostowniki, będą generować harmoniczne, gdy jest szeroko stosowane. Te nieregularne prądy mogą powodować przegrzanie sprzętu, zmniejszoną wydajność i uszkodzenie wrażliwych instrumentów, co powoduje ogromne straty ekonomiczne. Tradycyjny filtr pasywny PPF nie może już zaspokoić obecnych złożonych potrzeb kontroli harmonicznej ze względu na jego możliwość pojedynczego filtrowania, powolną szybkość reakcji i ryzyko powodowania rezonansu. Filtr aktywny serii APF jest lepszy od PPF i może dynamicznie kompensować prądy harmoniczne w czasie rzeczywistym. Ten artykuł wyjaśni zasadę pracyAPF Series Active Power Filteri wprowadzić swoje podstawowe zalety w porównaniu z tradycyjnymi filtrami. Uczenie się, w jaki sposób seria APF Active Power Filtr skutecznie rozwiązuje problem harmoniczny, pomoże nam lepiej zrozumieć jego ważną rolę w poprawie jakości energii, zapewnianiu bezpieczeństwa sprzętu i poprawie efektywności energetycznej.

Jaki jest filtr mocy aktywnej serii APF?

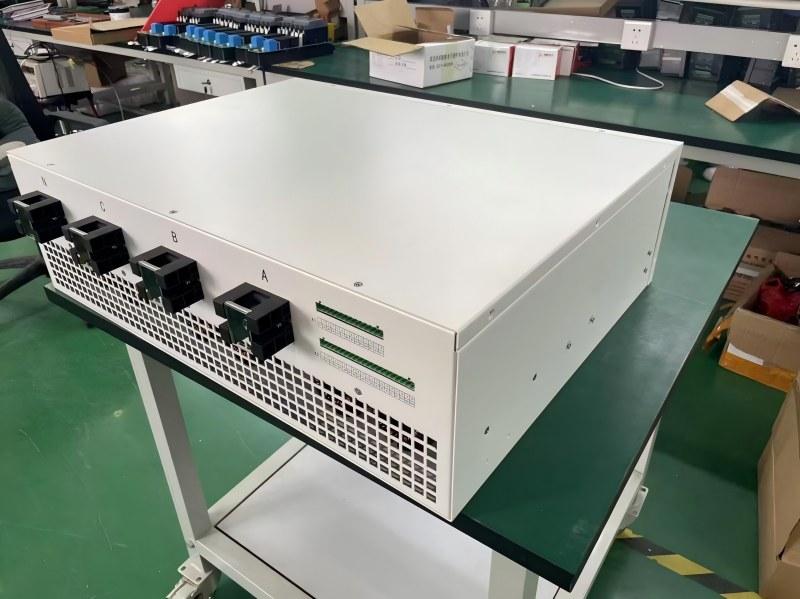

APF Series Active Power Filterjest profesjonalnym sprzętem kontroli harmonicznej produkowanego przez energię elektroniczną. Jego podstawową funkcją jest wykrywanie i dynamiczne wyeliminowanie prądów harmonicznych w sieci energetycznej w czasie rzeczywistym, skutecznie rozwiązując problemy z jakością mocy spowodowane obciążeniami nieliniowymi, takimi jak falowniki lub prostowniki. Różni się od pasywnego filtrowania tradycyjnych filtrów PPF, APF Active Filter jest aktywnym prądem kompensacyjnym, który może rozwiązać potrzeby tłumienia harmonicznego różnych scenariuszy, takich jak fabryki przemysłowe, centra danych i placówki medyczne i jest kluczowym urządzeniem do optymalizacji jakości mocy.

Jaka jest zasada pracy filtra mocy aktywnej serii APF?

.APF Series Active Power Filterzbiera prąd w siatce energetycznej poprzez monitorowanie w czasie rzeczywistym i dokładnie identyfikuje harmoniczne, które należy przetwarzać za pomocą czujników szybkich. Zintegrowany układ DSP i FPGA jest podstawową jednostką sterującą filtra, która może analizować te prądy w czasie rzeczywistym poprzez natychmiastowy algorytm teorii mocy reaktywnej oraz określić parametry amplitudy harmonicznej i parametry fazowe, które należy zrównoważyć w ciągu 3 ms. Następnie wbudowany konwerter mocy IGBT natychmiast wygeneruje prąd kompensacyjny o tej samej amplitudzie co faza harmoniczna, ale przeciwna zgodnie z wynikami obliczeniowymi i wstrzyknij ten prąd do siatki mocy w celu wyeliminowania harmonicznych, ostatecznie eliminując więcej niż 95% harmonicznych.

Jaka jest podstawowa wartość filtra mocy aktywnej serii APF?

APF Series Active Power Filtermoże przynieść następujące korzyści kontroli harmonicznych w sieci Power. Po pierwsze, może zapobiegać przegrzaniu transformatora i zmniejszyć związane z tym straty energii. Może znacznie stłumić fałszywe potknięcie urządzeń ochrony przekaźnika z powodu zakłóceń harmonicznych, zmniejszając jego fałszywe wskaźnik wyznania o 90%. Po drugie, może zmniejszyć utratę kluczowych urządzeń, takich jak kondensatory i silniki oraz przedłużyć żywotność usług. Jednocześnie może uwolnić rzeczywistą pojemność transformatora zajmowanego przez prąd harmoniczny, poprawiając w ten sposób niezawodność i ekonomię systemu zasilania jako całości.

Jakie zalety ma APF w porównaniu z PPF?

APF Series Active Power Filtermają znaczące kompleksowe zalety w stosunku do filtrów pasywnych PPF. Jego podstawowa zaleta polega na dynamicznej zdolności regulacji w czasie rzeczywistym. APF może reagować na zmiany harmoniczne w ciągu 5 ms i osiągnąć dynamiczne możliwości śledzenia harmonicznego, podczas gdy PPF potrzebuje 100 ms, aby reagować na zmiany harmoniczne, które są 20 razy szybsze niż PPF. Jest to bardzo pomocne w zasilaniu sieci, w których sprzęt o zmiennej częstotliwości stanowi ponad 60%. APF może obejmować harmoniczne 2-150 pełnej częstotliwości, podczas gdy PPF jest ograniczony przez projekt punktu rezonansowego LC i może ukierunkować jedynie niewielką liczbę ustalonych punktów częstotliwości, a faktyczna efektywna przepustowość jest mniejsza niż ± 5% częstotliwości środkowej. Ograniczenie to spowoduje ślepy punkt w zarządzaniu scenariuszami harmonicznymi wielorakcyjnymi, takimi jak sprzęt medyczny i centra danych. Jeśli chodzi o bezpieczeństwo systemu, APF eliminuje ryzyko rezonansu siatki poprzez inteligentną kontrolę impedancji, podczas gdy PPF może powodować wzmocnienie harmoniczne, a nawet spalanie sprzętu. W 2019 r. Wypadek rezonansowy PPF w określonej fabryce samochodów stracił bezpośrednio 350 000 USD. APF może jednocześnie integrować kompleksowe funkcje zarządzania energią, takie jak reaktywna kompensacja mocy, podczas gdy PPF ma tylko jedną funkcję filtrowania. APF jest prawie wolny od utrzymania przez cały cykl życia, zmniejszając całkowity koszt przez 10 lat, podczas gdy PPF wymaga regularnego wymiany kondensatorów i ciągłych kosztów utrzymania. Niezbędna różnica między APF i PPF polega na trasie technicznej. PPF jest pasywnym urządzeniem antyadaptacyjnym, podczas gdy APF jest aktywnym systemem zarządzania wykorzystującym elektroniczną kontrolę zamkniętej pętli.
