Czy istnieje nieinwazyjny sposób monitorowania stanu wewnętrznego kondensatorów mocy, na przykład ich równoważnej rezystancji szeregowej (ESR)?

W zakresie kompensacji mocy biernej niskiego napięcia,zdrowe kondensatory mocyto podstawowe elementy zapewniające stabilną i efektywną pracę systemu elektroenergetycznego. Jednakże, podobnie jak wszystkie elementy elektroniczne, również kondensatory mocy z biegiem czasu ulegają stopniowemu starzeniu. Pogorszenie ich wewnętrznego stanu zdrowia, zwłaszcza wzrost ich zastępczej rezystancji szeregowej (ESR), jest główną przyczyną spadku ich wydajności, a nawet awarii i złomowania. Tradycyjna metoda monitorowania stanu wewnętrznego kondensatorów mocy polega na wyłączeniu obwodu i usunięciu kondensatorów mocy w celu pomiaru kluczowych wskaźników, takich jak równoważna rezystancja szeregowa (ESR). Metoda ta nie tylko przerywa kompensację mocy biernej systemu elektroenergetycznego, ale ma również bardzo niską skuteczność w pomiarze wewnętrznych warunków zdrowotnych. Czy istnieje zatem nieinwazyjna metoda, która może zapewnić wgląd w czasie rzeczywistym w wewnętrzny stan kondensatorów mocy bez wpływu na normalne działanie systemu? Na to pytanie firma Geyue Electric udzieliła twierdzącej odpowiedzi.

Podstawowa wartość monitorowania nieinwazyjnego

Największą wartością nieinwazyjnej technologii monitorowania jest jej przewidywalność i bezpieczeństwo. Ta nieinwazyjna technologia monitorowania umożliwia nam przechwytywanie wczesnych sygnałów zmian parametrów wewnętrznych kondensatorów mocy, zanim nastąpi widoczne pogorszenie ich działania. Metoda ta nie wymaga wyjmowania kondensatorów mocy z szafy kompensacyjnej ani przerywania normalnej pracy systemu zasilania, umożliwiając w ten sposób inteligentną modernizację z „konserwacji okresowej” do „konserwacji na żądanie”. Dzięki ciągłemu śledzeniu kluczowych wskaźników możemy dokładnie przewidzieć pozostałą żywotność kondensatorów mocy i zorganizować ich wymianę przed wystąpieniem awarii, skutecznie unikając ryzyka spadku współczynnika mocy, zwiększonych strat liniowych, a nawet awarii całego systemu kompensacji z powodu nagłej awarii lub nagłego zmniejszenia pojemności kondensatorów mocy.

Metoda diagnostyczna online mierzona miernikiem ESR

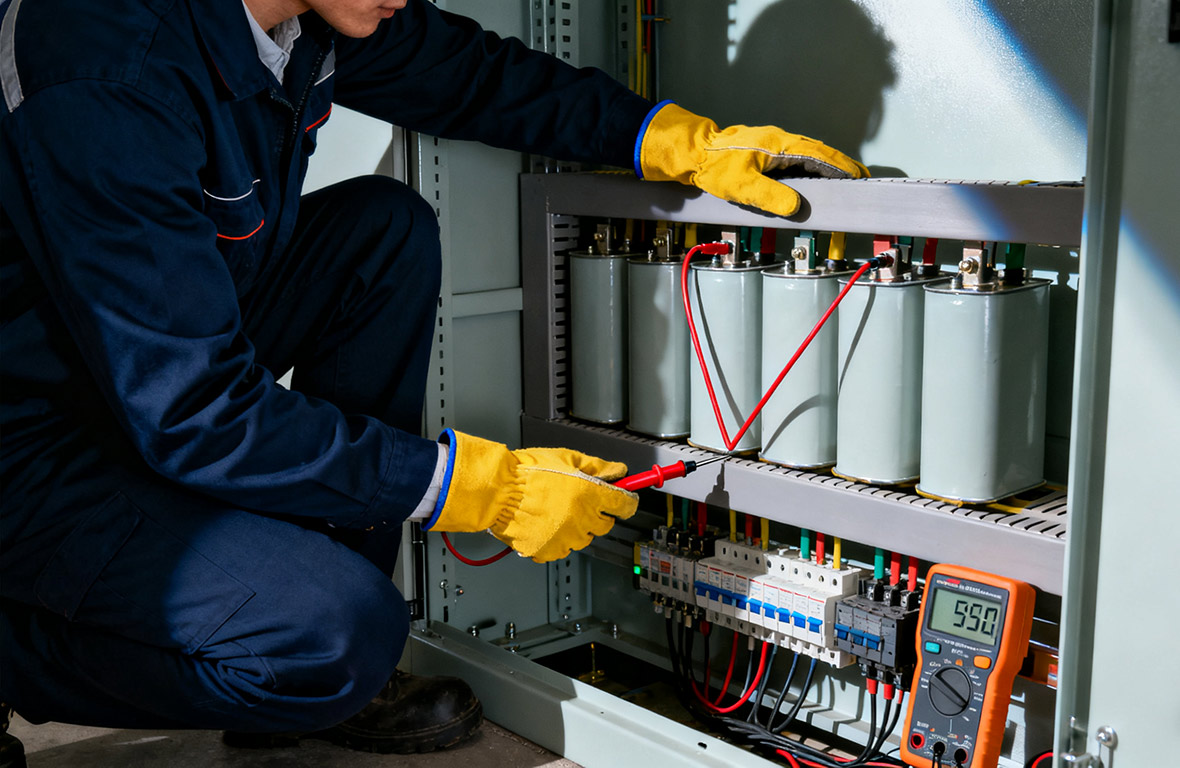

Do konserwacji na miejscu i szybkiej diagnostyki stanu kondensatorów mocy dedykowany miernik ESR jest niezwykle wydajnym i praktycznym narzędziem. Przyrząd ten został pierwotnie zaprojektowany do pomiaru zastępczej rezystancji szeregowej (ESR) kondensatorów mocy w czasie rzeczywistym. Jego zasada działania polega na zastosowaniu przemiennego sygnału testowego o wysokiej częstotliwości do kondensatorów mocy. Pod sygnałem wysokiej częstotliwości emitowanym przez ten miernik reaktancja pojemnościowa kondensatorów mocy staje się wyjątkowo niska i w tym momencie na impedancję kondensatorów mocy wpływa głównie prąd ESR. Personel zajmujący się konserwacją musi jedynie odłączyć zasilanie i bezpośrednio umieścić sondy miernika ESR na zaciskach przyłączeniowych kondensatorów mocy w szafce kompensacji mocy biernej niskiego napięcia i może szybko odczytać aktualne wartości ESR. Porównując wartości pomiaru ESR z początkową wartością wzorcową lub danymi historycznymi ESR kondensatorów mocy, możemy intuicyjnie określić stopień starzenia kondensatorów mocy. Dedykowany miernik ESR sprawia, że ​​monitorowanie stanu kondensatorów mocy jest wygodniejsze i wydajniejsze i zawsze było potężnym narzędziem do codziennej kontroli i diagnozowania usterek w systemach kompensacji mocy biernej niskiego napięcia.

Metoda analizy napięcia tętniącego systemu w czasie rzeczywistym

Dla użytkowników poszukujących wyższego poziomu automatyzacji i inteligencji, metoda analizy napięcia tętniącego systemu stanowi alternatywne rozwiązanie do monitorowania online w czasie rzeczywistym stanu zdrowia kondensatorów mocy. Jak dobrze wiadomo, natychmiast po uruchomieniu urządzenia do kompensacji mocy biernej niskiego napięcia, harmoniczne w sieci energetycznej i operacje przełączania będą generować prądy tętniące na kondensatorach mocy. Gdy prąd ten przepływa przez równoważną rezystancję szeregową kondensatora mocy, wytworzy się napięcie tętnienia proporcjonalne do wartości ESR. Personel zajmujący się konserwacją musi jedynie zainstalować precyzyjny czujnik w obwodzie kompensacyjnym, a system może w sposób ciągły rejestrować ten niewielki sygnał napięcia tętniącego. W połączeniu z monitorowaniem prądu obwodu, jednostka sterująca może obliczać dynamiczne zmiany ESR niemal w czasie rzeczywistym. Metoda ta płynnie integruje funkcję monitorowania z samym systemem kompensacji, zapewniając solidną podstawę danych do osiągnięcia inteligentnej konserwacji predykcyjnej.

Inteligentne rozwiązania Geyue Electric

W pełni świadomi istotnego znaczenia stanu kondensatorów dla stabilności całego systemu elektroenergetycznego, firma Geyue Electric zawsze angażowała się w integrację najnowocześniejszych koncepcji monitorowania w projektowaniu produktów. Nie tylko dostarczamy wysokiej jakości kondensatory mocy, ale także staramy się oferować kompletne i niezawodne rozwiązanie do kompensacji mocy biernej niskiego napięcia. Nasze inteligentne urządzenia kompensacyjne zostały zaprojektowane z pełnym uwzględnieniem możliwości wykrywania stanu głównych komponentów. Dzięki wbudowanym zaawansowanym algorytmom i technologiom wykrywania mogą stale oceniać stan działania kondensatorów kompensacyjnych i dostarczać użytkownikom aktualne informacje zwrotne i ostrzeżenia. Geyue Electric napędza innowacje poprzez technologię. Naszym celem jest zbudowanie dla Ciebie wydajnego, stabilnego i przenikliwego systemu kompensacji mocy biernej, który zapewni, że Twoja sieć energetyczna będzie działać w optymalnym stanie przez długi czas, a także zapewni Twojemu przedsiębiorstwu oszczędność energii, redukcję kosztów i bezpieczeństwo produkcji. W przypadku jakichkolwiek wątpliwości dotyczących monitorowania wewnętrznego stanu kondensatorów mocy, prosimy o kontakt za pośrednictwem naszego adresu e-mailinfo@gyele.com.cn. Zespół serwisowy Geyue i zespół inżynierów Geyue są zawsze gotowi i chętni do pomocy.
