Reaktor szeregowy niskiego napięcia

W nowoczesnych przemysłowych sieciach elektroenergetycznych obciążenia nieliniowe, takie jak przetwornice częstotliwości i prostowniki, działają jak „emitery harmonicznych”, stale wprowadzając do sieci, do której są podłączone, zakłócenia harmoniczne o wysokiej częstotliwości. Kondensatory mocy, które są odpowiedzialne za kompensację mocy biernej, często ponoszą największy ciężar „ataków” harmonicznych i często są narażone na uszkodzenia spowodowane przegrzaniem, a nawet powodują wypadki rezonansowe. W tak silnie zanieczyszczonym środowisku dławiki serii niskiego napięcia są absolutnie niezbędne: mogą przekształcić się w „lojalnych rycerzy” stojących na straży bezpieczeństwa sieci, ratując cały system kompensacji mocy biernej niskiego napięcia przed niebezpieczeństwami awarii i wykorzystując swoją pomysłową konstrukcję elektromagnetyczną do zbudowania solidnej linii obrony dla baterii kondensatorów mocy.

Zakłócenia harmoniczne nie wpływają jedynie na pojedynczy element kondensatora; zamiast tego wywołują negatywną reakcję łańcuchową w całej sieci zasilającej, tworząc błędne koło od „wzmocnienia problemu” do „skoncentrowanego uszkodzenia”. Prądy harmoniczne o wysokiej częstotliwości powodują znaczny wzrost strat dielektrycznych kondensatorów, co prowadzi do nieprawidłowego przegrzania kondensatorów i przyspieszonego starzenia się izolacji. Jeszcze bardziej niebezpieczne jest to, że gdy częstotliwość harmonicznych w sieci elektroenergetycznej jest bliska częstotliwości wewnętrznej obwodu „sieci kondensator-energetycznej”, pojawia się nieoczekiwany rezonans równoległy, a znacznie podwyższone napięcie harmoniczne będzie wprowadzać do tego cyklu dziesiątki razy więcej prądu harmonicznego. W tym błędnym kole, w którym przyczyną są harmoniczne, złe uczynki powodowane przez harmoniczne na kondensatorach przypominają sztuczne stosowanie ciągłych wstrząsów elektrycznych pod wysokim napięciem pomiędzy zaciskami kondensatorów, co z dużym prawdopodobieństwem powoduje wybrzuszenie, pęknięcie lub zapalenie kondensatorów, poważnie zagrażając bezpieczeństwu systemu dystrybucji energii.

Sposób, w jaki dławiki serii niskiego napięcia chronią sieć energetyczną, opiera się na mądrości „rekonstrukcji impedancji”. Reaktor szeregowy łączy swoją reaktancję indukcyjną (XL) z reaktancją pojemnościową (XC) szeregowo, tworząc połączony obwód czuły na określone częstotliwości, zwany „filtrem dostrojonym”. Aby to zrozumieć, użyjmy metafory: grupę kondensatorów możemy traktować jako szeroką drogę „otwartą” na wszystkie częstotliwości prądu. Harmoniczne mogą swobodnie przedostawać się na tę drogę i powodować na niej poważne zatory (przeciążenia). Rolą reaktora szeregowego jest ustawienie na skrzyżowaniu „inteligentnego punktu poboru opłat”, blokującego na zewnątrz prawie wszystkie prądy harmoniczne. Dzięki precyzyjnym obliczeniom i dopasowaniu ten połączony obwód (grupa kondensatorów i dławik szeregowy) przedstawia falę podstawową (50 Hz) charakterystykę pojemnościową, co oznacza, że ​​punkt poboru opłat daje zielone światło fali podstawowej, zapewniając, że w ogóle nie ma to wpływu na kompensację mocy biernej; podczas gdy w przypadku najbardziej szkodliwych docelowych harmonicznych (takich jak 5/250 Hz) ten połączony obwód charakteryzuje się bardzo wysoką impedancją całkowitą, to znaczy punkt poboru opłat emituje czerwone światło do docelowych harmonicznych, tworząc solidną „barierę elektromagnetyczną”. W rezultacie zdecydowana większość prądów harmonicznych jest eliminowana przez tę barierę i przepływa do ścieżek o niższej impedancji systemu lub jest pochłaniana przez urządzenia filtrujące, znacznie zmniejszając w ten sposób prąd harmoniczny przepływający przez kondensatory, zasadniczo unikając wzmocnienia rezonansu.

Pierwsza warstwa potrójnej ochrony dławika szeregowego niskiego napięcia objawia się głównie jako bezpośrednia ochrona kondensatorów. Reaktor znacznie zmniejsza obciążalność harmoniczną prądu i straty dielektryczne kondensatorów, przywraca normalną temperaturę roboczą kondensatorów i zapewnia żywotność kondensatorów. Druga warstwa potrójnej ochrony przejawia się w podniesieniu poziomu bezpieczeństwa systemu. Reaktor skutecznie tłumi przepięcia rezonansowe i przetężenia, które mogą zagrozić całemu systemowi dystrybucji energii, umożliwiając stabilniejszą pracę transformatorów i kabli. Trzecia warstwa potrójnej ochrony przejawia się w optymalizacji skuteczności kompensacji. W środowisku czystego prądu kondensator może dokładniej włączyć wymaganą reaktancję pojemnościową, poprawiając skuteczność korekcji współczynnika mocy i unikając nieprawidłowych działań wyzwalających lub awarii kompensacji spowodowanej harmonicznymi.

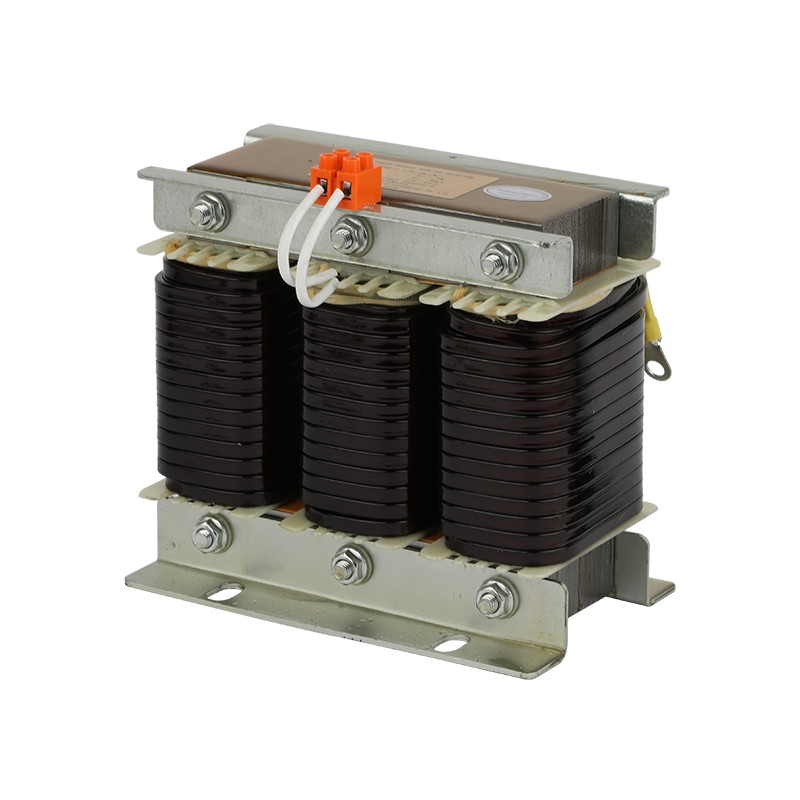

Geyue Electric w pełni rozumie, że kontrola harmonicznych nie jest bitwą toczoną przez pojedynczy komponent, ale raczej wojną w obronie sieci, która wymaga precyzyjnego projektu i koordynacji systemu. Geyue Electric nie tylko dostarcza wysokowydajne i niezawodne „rycerze stróże”, reaktory niskiego napięcia serii CKSG, ale także angażuje się w oferowanie użytkownikom pełnego zestawu rozwiązań w zakresie kompensacji mocy biernej niskiego napięcia, od precyzyjnych pomiarów, analizy harmonicznych po dostosowany do indywidualnych potrzeb projekt kompensacji filtrowania. Nasz zespół techniczny jest wykwalifikowany w diagnozowaniu charakterystyki źródeł harmonicznych na miejscu i dopasowywaniu najbardziej odpowiedniej dla użytkowników szybkości reaktancji i zdolności kompensacyjnej, zapewniając, że dławik i kondensator współpracują ze sobą, aby osiągnąć najlepszą skuteczność ochronną. Wybór Geyue oznacza, że ​​wybrałeś zdolność systematycznej interpretacji i praktyczną umiejętność rozwiązywania problemów związanych z jakością energii. Jesteśmy gotowi zabezpieczyć każdy wat energii elektrycznej w Twoim systemie dystrybucyjnym przed bezpieczną, czystą i wydajną pracą dzięki profesjonalnej technologii i niezawodnym produktom.
