Jednofazowy kondensator cylindryczny

W jednofazowym systemie dystrybucji energii niskiego napięcia działanie przełączające jednofazowych kondensatorów cylindrycznych przypomina działanie tancerza, który musi precyzyjnie kontrolować rytm. Prąd rozruchowy generowany przez kondensatory w momencie przełączania może potencjalnie stać się ukrytym zakłóceniem wpływającym na stabilną pracę systemu. Dokładne zrozumienie unikalnych właściwości prądu rozruchowego jednofazowych kondensatorów cylindrycznych oraz opanowanie skutecznych strategii tłumienia to ważne podstawy techniczne do budowy wydajnego i niezawodnego systemu kompensacji.

W porównaniu z zachowaniem prądu udarowego w systemie trójfazowym, prąd udarowy generowany podczas włączania i wyłączania jednofazowego kondensatora cylindrycznego wykazuje większą losowość i nieprzewidywalność. Kiedy kondensator jest podłączony do sieci energetycznej przy napięciu szczytowym, zgromadzona w nim energia jest bliska zeru. W tym momencie napięcie sieciowe będzie wywierać ostry efekt ładowania kondensatora poprzez impedancję linii, powodując, że chwilowy prąd potencjalnie osiągnie kilkukrotność prądu znamionowego. Ten prąd przejściowy o wysokiej częstotliwości i amplitudzie nie tylko powoduje nagły spadek napięcia w systemie, ale także generuje ogromną siłę elektrodynamiczną wewnątrz kondensatora. Długotrwała akumulacja tej siły elektrodynamicznej doprowadzi do zmęczenia i uszkodzenia elektrod metalizowanych. Szczególnie w układach, w których część kondensatorów jest już w pracy, kondensatory podłączone później również będą narażone na działanie odwrotnego rozładowania ze strony już naładowanych kondensatorów. To wieloźródłowe zjawisko nałożonego prądu udarowego jest bardziej złożone niż w przypadku układu trójfazowego.

Aby stłumić prąd rozruchowy jednofazowych kondensatorów cylindrycznych, należy podjąć wysiłki w dwóch aspektach: kontroli taktowania i zarządzania impedancją. Najskuteczniejszym sposobem wyeliminowania prądu rozruchowego jest zastosowanie technologii przełączania synchronicznego opartego na wykrywaniu przejścia napięcia przez zero, co zasadniczo pozwala uniknąć skoku napięcia w momencie ładowania i umożliwia płynne podłączenie kondensatora jednofazowego do sieci energetycznej w punkcie przejścia napięcia przez zero. W przypadku systemów bez warunku przełączania synchronicznego najbardziej ekonomicznym i praktycznym rozwiązaniem jest podłączenie określonego dławika szeregowo do każdego kondensatora. Zwiększając impedancję obwodu w dławiku, prędkość narastania prądu jest skutecznie ograniczona, a stosunek prądu rozruchowego jest kontrolowany w zakresie pięciokrotności prądu znamionowego. W przypadku kilku kondensatorów połączonych równolegle należy ustawić minimalny odstęp czasu przełączania, aby zapewnić, że poprzednia grupa kondensatorów zakończy proces ładowania przed uruchomieniem kolejnych kondensatorów, unikając wzajemnego oddziaływania kondensatorów.

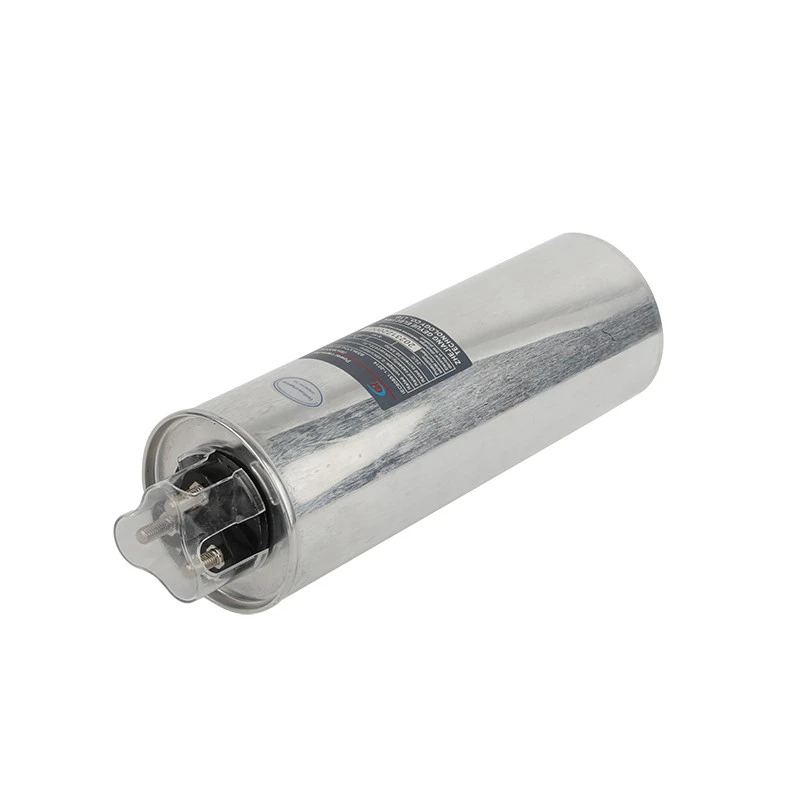

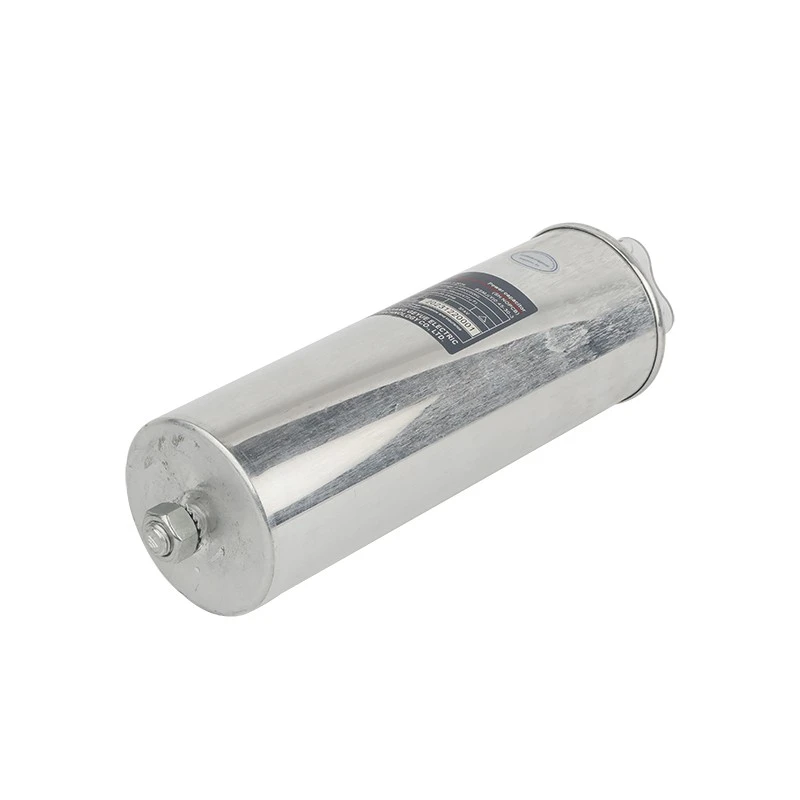

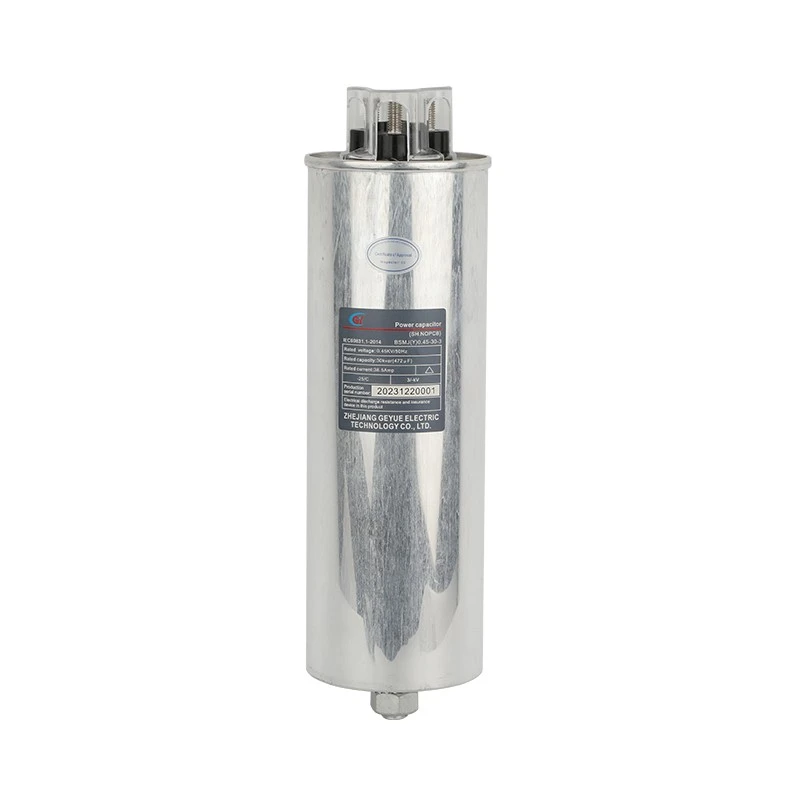

Firma Geyue Electric kompleksowo zoptymalizowała charakterystykę prądu rozruchowego jednofazowych kondensatorów cylindrycznych serii BSMJ(Y). Udoskonalając wewnętrzną strukturę połączeń i konstrukcję elektrod, nasza firma znacznie zwiększyła wytrzymałość mechaniczną tej serii kondensatorów w zakresie wytrzymywania uderzeń prądu rozruchowego. Dostarczony przez nas dedykowany dławik ograniczający prąd został precyzyjnie dobrany pod względem parametrów i może ograniczyć prąd rozruchowy w bezpiecznym zakresie bez wpływu na normalną wydajność kompensacji. Dla klientów o specjalnych wymaganiach możemy również dostarczyć inteligentne moduły kondensatorów z wbudowanymi przekaźnikami półprzewodnikowymi, umożliwiającymi klientom prawdziwe przełączanie bez rozruchu.
