Co to jest moc bierna i czy naprawdę jest „bezużyteczna”?

W skomplikowanych zakładach produkcyjnych stabilność i efektywność dostaw energii elektrycznej jest podstawą funkcjonowania przedsiębiorstw. Jednak na miesięcznym rachunku za energię elektryczną znajduje się sekcja „Opłata za dostosowanie mocy biernej”, która często dezorientuje wielu właścicieli firm. Często jest to ściśle powiązane z pozornie nieznaną, ale kluczową koncepcją mocy biernej. Wiele osób traktuje słowo „reaktywny” dosłownie i uważa, że ​​skoro nazywa się je „reaktywnym”, to musi to być bezużyteczna praca. Dzisiaj, jako starszy inżynier w Geyue Electric Company, mam nadzieję przeprowadzić dogłębną dyskusję ze wszystkimi klientami i nabywcami w branży na temat źle rozumianego zagadnienia mocy biernej. Co to właściwie jest? Czy to naprawdę jest „bezużyteczne”? I jak powinniśmy sobie z tym poradzić?

Moc bierna: niezrozumiany twórca pola magnetycznego

Aby zrozumieć moc bierną, możemy o niej pomyśleć jak o pracownikach zza kulis, którzy wspierają wielkie przedstawienie. Urzekający śpiew gwiazdy na scenie jest jak „moc czynna”, z którą tak naprawdę pracujemy w sprzęcie elektrycznym, która napędza sprzęt do działania, wytwarzając ciepło, energię i światło. A moc bierna to właśnie nieznany inżynier dźwięku, technik oświetlenia i scenograf. Bez nich piosenkarka nie może wejść na scenę, a występ nie może się odbyć.

Na poziomie technicznym moc bierna to energia wykorzystywana do wytworzenia i utrzymania zmiennego pola magnetycznego w sprzęcie elektrycznym. Działa jak „nośnik energii”, przeprowadzający częste i masowe wymiany energii pomiędzy źródłem zasilania a obciążeniem. Jednak jego zużycie energii netto w pojedynczym cyklu wynosi zero. Powód, dla którego transformator może zmieniać napięcie, a silnik może się obracać, jest nierozerwalnie związany z polem magnetycznym wytwarzanym wewnętrznie przez moc bierną. Dlatego moc bierna nie jest w żadnym wypadku „bezużyteczna”; jest „fundatorem” rozruchu i eksploatacji większości urządzeń przemysłowych oraz niezbędnym kamieniem węgielnym w systemie elektroenergetycznym. Bez mocy biernej wszystkie fabryki pogrążyłyby się w ciszy.

Moc bierna: tragedia sieci energetycznej

Skoro moc bierna jest tak ważna, dlaczego jest wykorzystywana jako powód do nakładania przez przedsiębiorstwa energetyczne kar finansowych, stając się kosztem dla przedsiębiorstw? Problem nie leży w samej mocy biernej, ale w jej „ścieżce obiegu” i „sposobie zarządzania”.

Wyobraź sobie taką sytuację: ten pracowity „transporter energii” musi często wyruszać z odległej elektrowni, pokonywać długie linie przesyłowe oraz podróżować przez góry i rzeki, aby dotrzeć do warsztatu fabrycznego. Po wykonaniu serii zadań wraca na swoje pierwotne miejsce. Ten powtarzalny proces, choć sam transporter nie zużywa energii, tak naprawdę zajmuje ruchliwe „tętnice komunikacyjne” – czyli przepustowość linii przesyłowych i transformatorów. Powoduje to, że duża część cennych zasobów liniowych jest wykorzystywana do przesyłania energii, która nie wykonuje żadnej pracy, powodując wzrost strat w linii, spadek jakości napięcia i znaczne zmniejszenie sprawności przesyłowej całej sieci elektroenergetycznej.

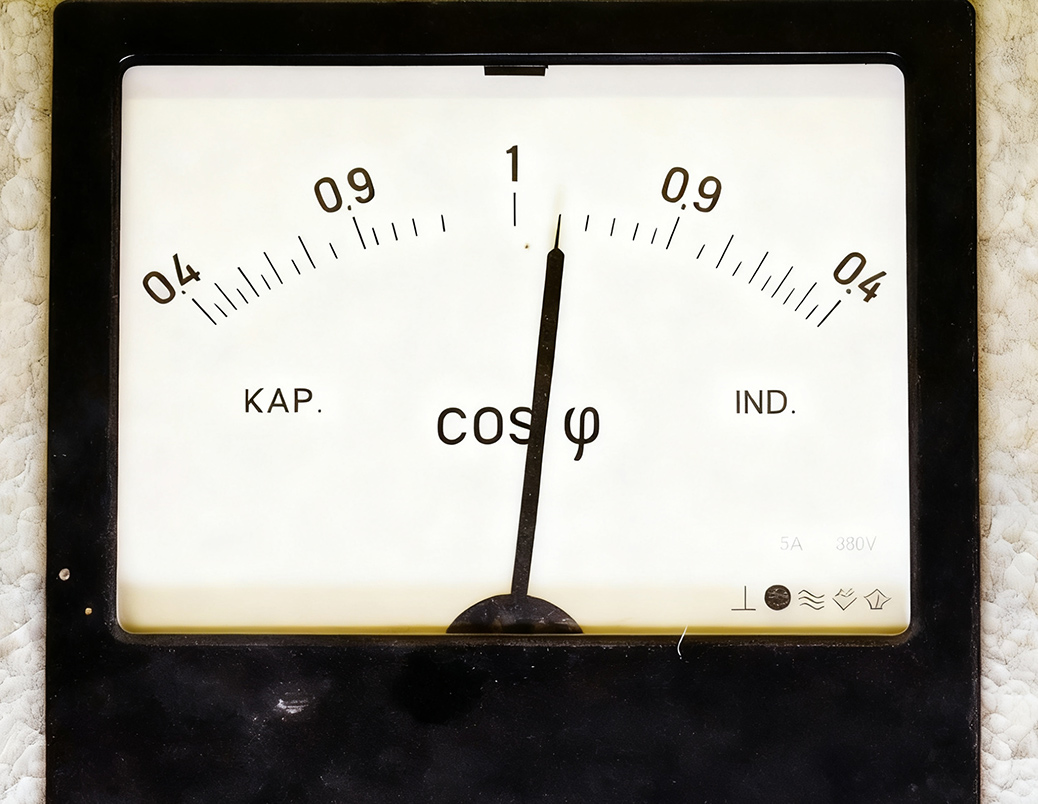

Aby ograniczyć to nieefektywne korzystanie z energii elektrycznej i zachęcić użytkowników do lokalnego rozwiązywania problemu zapotrzebowania na moc bierną, przedsiębiorstwo energetyczne wprowadziło system „Opłaty za dostosowanie mocy biernej”. Jeżeli współczynnik mocy (stosunek mocy czynnej do mocy pozornej) przedsiębiorstwa jest niższy od normy krajowej, ta dodatkowa kara zostanie uwzględniona w rachunku. Bardziej dalekosiężny wpływ jest taki, że przesyłanie mocy biernej na duże odległości zmusza sieć energetyczną do inwestowania w budowę grubszych kabli i transformatorów o większej mocy. Te ogromne koszty społeczne ostatecznie poniosą wszyscy użytkownicy energii wspólnie.

Lokalne wynagrodzenie: mądry wybór dla przedsiębiorstw pozwalający obniżyć koszty i zwiększyć wydajność

W obliczu problemu, jaki stwarza moc bierna, najinteligentniejszym i najbardziej ekonomicznym rozwiązaniem jest nie jej blokowanie, ale zapewnienie jej „skrótu”. Ten skrót to kompensacja mocy biernej niskiego napięcia, a jej podstawową ideą jest „lokalny bilans, lokalne rozwiązanie”.

Nie pozwalamy już, aby moc bierna przemieszczała się na duże odległości. Zamiast tego wyposażamy w rozdzielnię zasilania Twojego warsztatu w lokalnego „asystenta” – inteligentny kondensator mocy. Asystent ten może szybko wykryć moc bierną wymaganą przez obciążenia indukcyjne, takie jak silniki i transformatory, i zapewnić lokalnie i jednocześnie równą ilość pojemnościowej mocy biernej. Dzięki temu energię magnetyczną wymaganą przez obciążenia indukcyjne można pozyskać bezpośrednio z pobliskiego kondensatora, eliminując konieczność jej poszukiwania w odległej sieci energetycznej. Ten pracowity „transporter” został wreszcie wyzwolony z długiej podróży i teraz musi jedynie wykonywać przejazdy na krótkich dystansach w obrębie Twojej fabryki.

Korzyści wynikające z tego lokalnego systemu kompensacji niskiego napięcia mocy biernej są natychmiastowe. Po pierwsze, może bezpośrednio zwiększyć współczynnik mocy powyżej krajowego wymagania 0,9, a nawet osiągnąć idealny stan 0,95 lub więcej, całkowicie unikając w ten sposób opłat karnych za regulację mocy i osiągając „obniżkę kosztów energii elektrycznej”. Po drugie, znacznie zmniejsza obciążenie linii zasilających i transformatorów w Twojej fabryce, uwalniając moc zajmowaną przez moc bierną, co oznacza, że ​​Twój transformator może obsłużyć więcej aktywnych obciążeń i zarezerwować miejsce na przyszłą rozbudowę mocy. Tymczasem optymalizacja zmniejszania strat w linii i poprawa jakości napięcia zapewniła bardziej stabilne środowisko pracy dla wszystkich urządzeń elektrycznych w obwodzie, co jeszcze bardziej wydłuża ich żywotność.

Rozwiązania i zaangażowanie zawodowe Geyue Electric

W Geyue Electric jesteśmy głęboko przekonani, że doskonały system kompensacji mocy biernej niskiego napięcia musi charakteryzować się niezawodnością, inteligencją i łatwością zarządzania. Zespół naszej firmy zaprojektowałinteligentny kondensator mocy niskiego napięcia, co jest uosobieniem tej koncepcji. Przyjmuje konstrukcję modułową, podobnie jak wprowadzenie szeregu inteligentnych jednostek, które można elastycznie łączyć i działać niezależnie do systemu dystrybucji energii.

Wewnątrz każdego inteligentnego kondensatora Geyue zintegrowany jest zaawansowany system pomiaru, sterowania i ochrony. Może dokładnie śledzić chwilowe zmiany obciążenia i zakończyć reakcję przełączania w ciągu milisekund, zapewniając, że współczynnik mocy pozostaje stale na wysokim poziomie. Doskonale zdajemy sobie sprawę z surowości środowiska przemysłowego, dlatego w naszych produktach jako materiał rdzenia wykorzystujemy wysokiej jakości metalizowaną folię polipropylenową. Materiał ten posiada doskonałe właściwości samonaprawy i skutecznie radzi sobie z chwilowymi udarami przepięciowymi w sieci energetycznej. Jego sucha, bezolejowa konstrukcja zasadniczo eliminuje ryzyko wycieku oleju i łatwopalności.

W odpowiedzi na coraz poważniejszy problem zanieczyszczeń harmonicznych w nowoczesnych fabrykach, firma Geyue Electric uruchomiła specjalnieSeria inteligentnych kondensatorów antyharmonicznych. Seria ta jest wyposażona w specjalnie dostrojone dławiki częstotliwości, które mogą skutecznie tłumić wzmocnienie harmonicznych i zapobiegać uszkodzeniu kondensatora z powodu nadmiernego prądu harmonicznego. Stał się dla Ciebie potężną tarczą do walki z zanieczyszczeniami energią elektryczną i zapewnienia ciągłości produkcji.

Serdecznie zapraszamy Państwa do powierzenia nam profesjonalnych spraw związanych z zarządzaniem jakością energii. Geyue Electric pragnie zostać Twoim niezawodnym menedżerem ds. efektywności energetycznej, oferującym solidne produkty, precyzyjne rozwiązania i szybkie usługi, a także wspólnie budować solidną linię obrony energetycznej dla ekologicznego, wydajnego i zrównoważonego rozwoju Twojego przedsiębiorstwa. Napisz do nas poprzezinfo@gyele.com.cnaby uzyskać więcej informacji.
