Segmentacja rdzenia żelaznego i szczeliny powietrzne: dlaczego rdzenie trójfazowych reaktorów niskonapięciowych są podzielone na jednolite małe sekcje ze szczelinami powietrznymi? Jaka jest funkcja szczelin powietrznych?

Jako chińska firma specjalizująca się w badaniach, rozwoju i produkcji urządzeń do kompensacji mocy biernej niskiego napięcia, Geyue Electric głęboko rozumie, że stabilność i wydajność systemów elektroenergetycznych zależy od skrupulatnego zaprojektowania każdego szczegółu. Dzisiaj chcielibyśmy omówić z Państwem kluczowy szczegół techniczny — dlaczego rdzenie żelazne trójfazowych reaktorów szeregowych niskiego napięcia są podzielone na jednolite małe segmenty za pomocą szczelin powietrznych oraz prawdziwą funkcję szczelin powietrznych.

Techniczne znaczenie segmentowania rdzeni żelaznych

W sieciach elektroenergetycznych niskiego napięcia problemy związane z harmonicznymi stają się coraz bardziej widoczne. Harmoniczne generowane przez liczne prostowniki i przetwornice nie tylko wpływają na jakość energii, ale mogą również zagrażać bezpieczeństwu transformatorów i innego sprzętu elektrycznego. Dławiki szeregowe, jako kluczowy element urządzeń kompensacji mocy biernej, odgrywają główną rolę w tłumieniu wzmocnienia harmonicznych, co jest funkcją ściśle związaną z konstrukcją ich żelaznych rdzeni. Jeżeli rdzenie żelazne dławików szeregowych są wykonane jako pojedyncze, ciągłe jednostki, ich charakterystyka obwodu magnetycznego będzie powodować znaczne wahania indukcyjności dławików szeregowych wraz ze zmianami prądu cewki (zwłaszcza prądów zawierających harmoniczne). Szczególnie w systemach elektroenergetycznych zawierających harmoniczne wahania te mogą prowadzić do nasycenia magnetycznego, powodując utratę przez dławiki szeregowe swoich właściwości filtrujących i ograniczających prąd. Dlatego dzielenie żelaznych rdzeni reaktorów szeregowych na wiele jednolitych segmentów ze szczelinami powietrznymi pomiędzy nimi jest projektem opracowanym specjalnie w celu zapewnienia stabilnej pracy reaktorów szeregowych i ich elastycznego dostosowania do złożonych warunków pracy.

Zalety szczelin powietrznych

Chociaż szczeliny powietrzne są strukturalnie małe, mają one znaczący wpływ na działanie żelaznych rdzeni reaktorów szeregowych. Po pierwsze, szczeliny powietrzne skutecznie zwiększają reluktancję magnetyczną w obwodach magnetycznych, linearyzując krzywą namagnesowania rdzeni żelaznych i zapobiegając nasyceniu magnetycznemu. Innymi słowy, nawet przy dużych prądach harmonicznych indukcyjność dławików szeregowych może pozostać stosunkowo stabilna dzięki tym szczelinom powietrznym, niezawodnie tłumiąc wzmocnienie harmonicznych i chroniąc kondensatory mocy połączone szeregowo z dławikami szeregowymi przed uszkodzeniem. Po drugie, szczeliny powietrzne zmniejszają straty prądów wirowych i straty histerezy w rdzeniach żelaznych, obniżając wzrost temperatury podczas pracy reaktora szeregowego, poprawiając w ten sposób efektywność energetyczną i żywotność całych układów kompensacji mocy biernej. Co więcej, równomiernie rozmieszczone szczeliny powietrzne mogą zmniejszyć wibracje i hałas reaktorów szeregowych podczas pracy, poprawiając płynność i ciszę. Te zalety zapewniane przez szczeliny powietrzne łącznie dają 100% pewności, że dławiki szeregowe mogą osiągnąć optymalną wydajność w systemach kompensacji mocy biernej niskiego napięcia.

Trwałość i innowacja Geyue Electric w rzemiośle

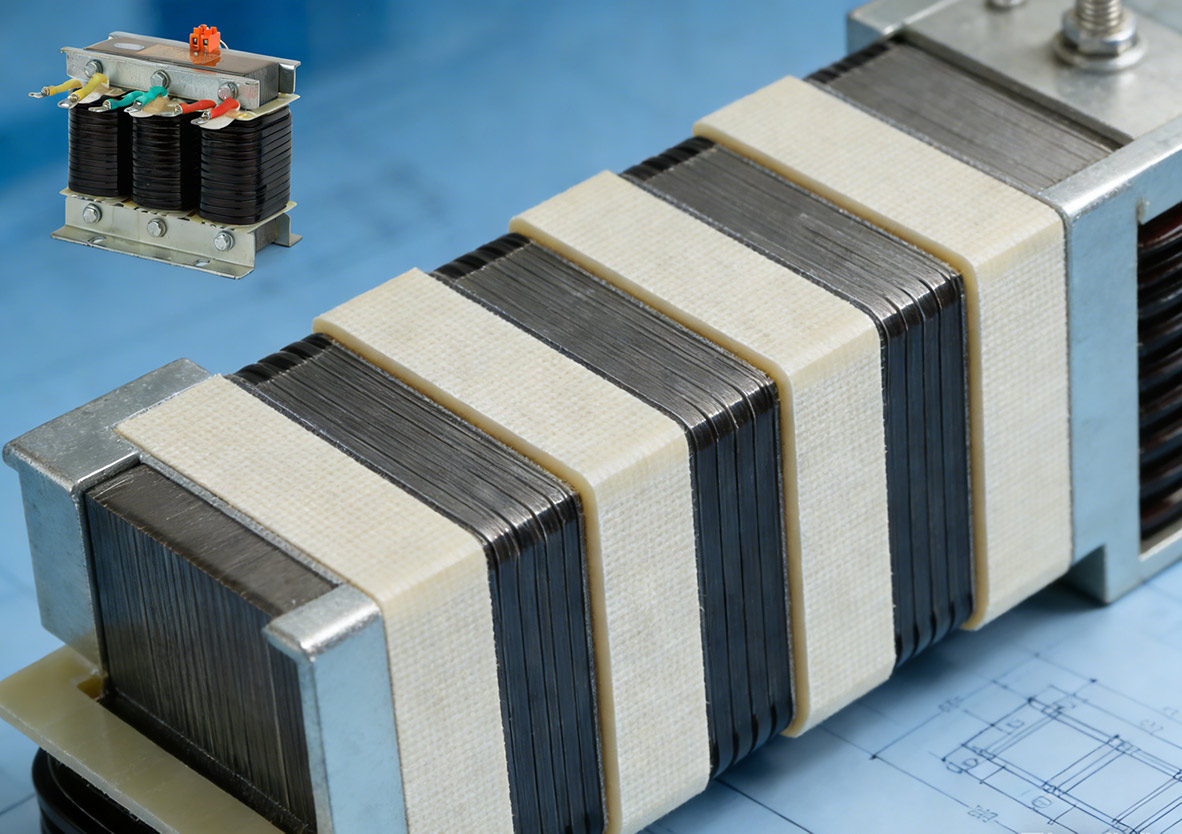

W Geyue Electric wdrażamy koncepcję techniczną zapewnienia stabilnej indukcyjności i uniknięcia nasycenia magnetycznego w każdym procesie produkcji reaktora seryjnego poprzez podzielenie żelaznego rdzenia na wiele jednolitych segmentów i osadzenie stabilnych szczelin powietrznych. Biorąc naszeTrójfazowe dławiki niskonapięciowe serii CKSGna przykład nasze rdzenie żelazne są wykonane z wysokiej jakości, importowanych arkuszy stali krzemowej o niskich stratach, walcowanych na zimno o ziarnie zorientowanym. Każdy żelazny rdzeń jest precyzyjnie podzielony na wiele jednolitych segmentów, a szczeliny powietrzne pomiędzy segmentami wykorzystują tkaninę szklaną laminowaną epoksydami jako materiał dystansowy. Taka konstrukcja nie tylko skutecznie utrzymuje stałą wielkość szczeliny powietrznej podczas długotrwałej pracy, ale także poprawia stabilność mechaniczną całej konstrukcji rdzenia reaktora szeregowego. Jeśli chodzi o cewki, używamy płaskiego drutu miedzianego emaliowanego klasy F, szczelnie nawiniętego, nie wymagającego dodatkowego owinięcia izolacją, co jest zarówno estetyczne, jak i ułatwia odprowadzanie ciepła. Dzięki rygorystycznym procesom produkcyjnym, takim jak wypalanie wstępne, impregnacja próżniowa i utwardzanie cieplne, w połączeniu z zastosowaniem lakieru impregnacyjnego klasy H, mamy pewność, że cewki i żelazne rdzenie są trwale i szczelnie połączone ze sobą w naszych reaktorach szeregowych, znacznie zmniejszając hałas podczas pracy naszych reaktorów szeregowych i nadając naszym reaktorom szeregowym wyjątkowo wysoką odporność na ciepło.

Geyue Electric obiecuje, że nasze trójfazowe reaktory niskonapięciowe serii CKSG charakteryzują się wyższym współczynnikiem jakości i niższym wzrostem temperatury. Wszystkie elementy złączne do naszych rdzeni żelaznych wykonane są z materiałów niemagnetycznych, co skutecznie ogranicza dodatkowe straty. Części odsłonięte poddawane są obróbce antykorozyjnej, a w przewodach zastosowano końcówki rurowe z tłoczonej na zimno miedzi, biorąc pod uwagę jednocześnie przewodność i trwałość. W porównaniu do podobnych produktów dostępnych na rynku międzynarodowym, nasze trójfazowe reaktory niskonapięciowe serii CKSG są mniejsze, lżejsze i mają bardziej wyrafinowany wygląd. Za tym stoją silne możliwości badawczo-rozwojowe i rygorystyczny system kontroli jakości Geyue Electric Factory. Prosimy o przesłanie zapytania na adresinfo@gyele.com.cnna bezpłatną konsultację. Dbamy o to, aby nasze reaktory niskonapięciowe serii CKSG można było idealnie dopasować do samonaprawiających się kondensatorów równoległych serii BSMJ, aby skutecznie poprawić kształt fali napięcia systemu, zwiększyć współczynnik mocy oraz stłumić prąd rozruchowy i przepięcia robocze, zapewniając kompleksową ochronę sprzętu elektrycznego.
