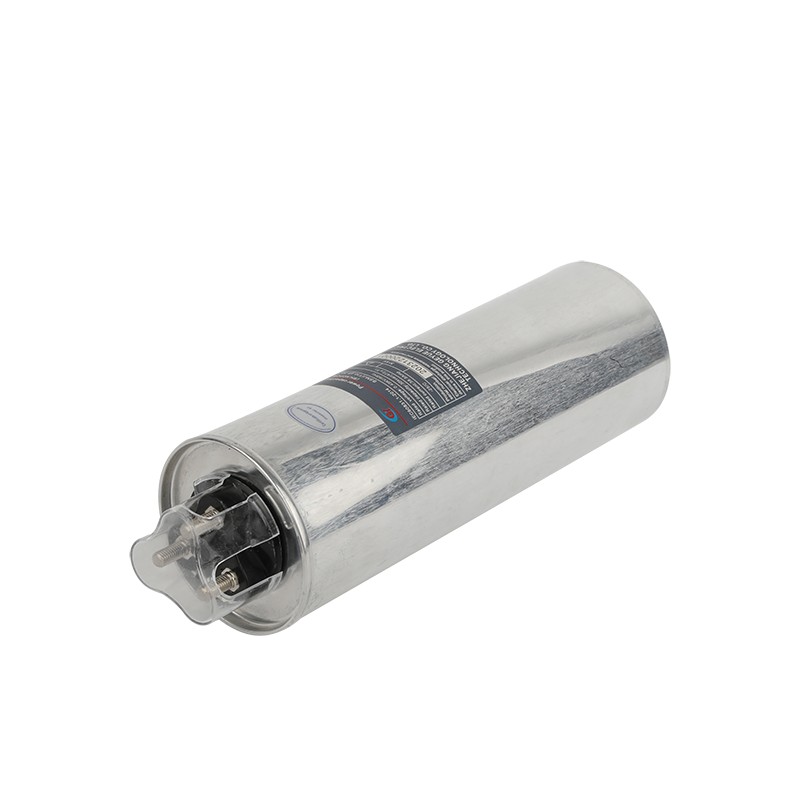

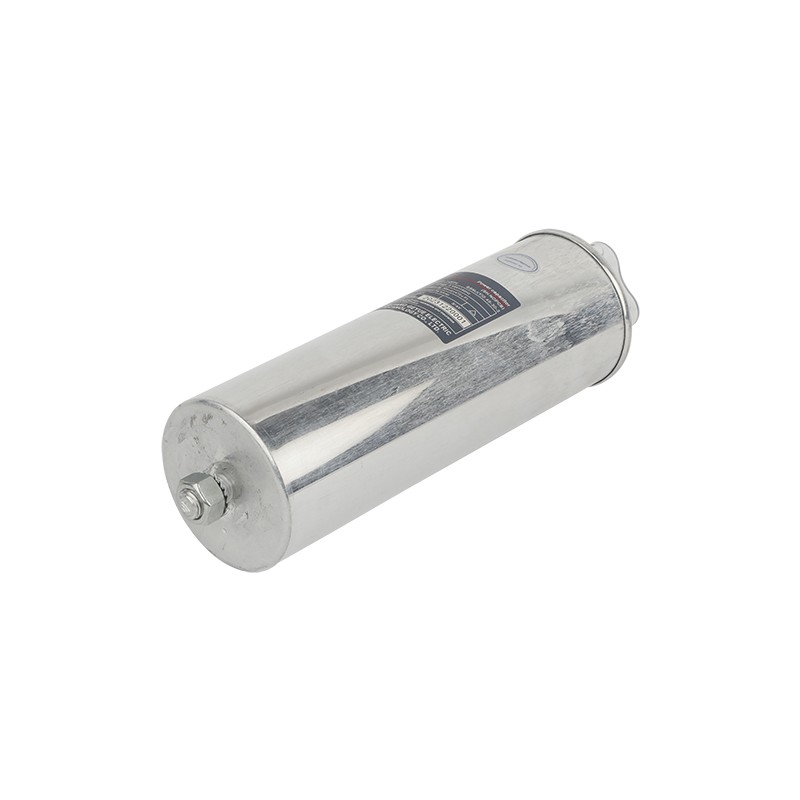

Cylindryczny kondensator niskonapięciowy

W dziedzinie technologii inżynieryjnej samonaprawiających się kondensatorów równoległych projekt konstrukcji powłoki nie jest prostą kwestią wyboru wyglądu; jest to kluczowa kwestia związana z bezpieczeństwem i niezawodnością produktów. Kiedy wewnątrz kondensatora wytworzy się chwilowe wysokie napięcie w wyniku samonaprawy lub nieprawidłowych warunków pracy, powłoka stanie się pierwszą linią obrony przed wewnętrznym szokiem ciśnieniowym. Firma Ge Yue Electric na podstawie dogłębnej analizy mechanicznej i dużej liczby eksperymentów odkryła, że ​​cylindryczna powłoka cylindrycznego kondensatora niskiego napięcia jest strukturalnie korzystniejsza pod względem przenoszenia ciśnienia w porównaniu z kwadratową powłoką prostokątnego kondensatora niskiego napięcia.

Kiedy cylindryczna powłoka cylindrycznego kondensatora niskiego napięcia jest poddawana działaniu ciśnienia wewnętrznego, rozkład naprężeń wykazuje bardzo równomierną charakterystykę. Zgodnie z zasadami mechaniki pojemników cienkościennych, konstrukcja cylindryczna generuje głównie naprężenia obwodowe i naprężenia osiowe pod wpływem ciśnienia wewnętrznego. Te dwa rodzaje naprężeń mogą być przenoszone w sposób ciągły i równomiernie wzdłuż powłoki, skutecznie unikając zjawiska koncentracji naprężeń, które występuje w narożach kwadratowej powłoki. Prostokątne punkty połączenia kwadratowej powłoki będą tworzyć naturalne punkty koncentracji naprężeń. Pod długotrwałym cyklicznym działaniem ciśnienia obszary te są podatne na powstawanie pęknięć zmęczeniowych. Jednakże opływowa konstrukcja cylindrycznej konstrukcji umożliwia równomierny rozkład ciśnienia wewnętrznego na całej powierzchni płaszcza, znacznie zwiększając w ten sposób wytrzymałość na ściskanie i trwałość zmęczeniową kondensatora. Nasze dane testowe pokazują, że przy tej samej grubości ścianki średnie ciśnienie rozrywające płaszcza cylindrycznego jest około 25% wyższe niż płaszcza kwadratowego.

Podczas pracy samoregenerujące się kondensatory podlegają częstym wahaniom ciśnienia wewnętrznego. Każde działanie samoleczące generuje niewielką ilość gazu, powodując tymczasową zmianę ciśnienia wewnątrz pojemnika. Cylindryczna struktura cylindrycznego kondensatora niskiego napięcia, z jego ciągłym i pełnym kształtem geometrycznym, wykazuje bardziej stabilną wydajność mechaniczną w porównaniu z kwadratową strukturą prostokątnego kondensatora, gdy ma do czynienia z powtarzającym się wpływem ciśnienia. Eksperymenty wykazały, że po przejściu miliona symulowanych testów samonaprawy z cyklem ciśnieniowym, stopień odkształcenia cylindrycznej skorupy wynosi tylko jedną trzecią stopnia odkształcenia prostokątnej skorupy. Ta odporność na uderzenia cykliczne sprawia, że ​​kondensatory cylindryczne szczególnie nadają się do zastosowań w scenariuszach kompensacji dynamicznej, gdzie wymagane jest częste przełączanie, zapewniając solidną mechaniczną gwarancję długoterminowej, stabilnej pracy kompensacji mocy biernej.

Firma Geyue Electric opracowała dedykowany proces głębokiego tłoczenia dla cylindrycznych kondensatorów niskiego napięcia serii BSMJ(Y). Stosując materiały ze stopu aluminium o wysokiej wytrzymałości i specjalne techniki wyżarzania, zapewniamy, że cylindryczna powłoka może wytrzymać wyjątkowo wysokie ciśnienie wewnętrzne przy zachowaniu stosunkowo cienkiej grubości ścianki. Nasze kondensatory cylindryczne przeszły rygorystyczne testy z cyklicznymi zmianami ciśnienia i są w stanie wytrzymać ponad milion standardowych uderzeń ciśnienia, co znacznie przekracza standardy branżowe. Jednocześnie cylindryczna struktura stwarza dla nas warunki do optymalizacji rozmieszczenia elementów wewnętrznych, umożliwiając idealne nawinięcie dielektryka, co dodatkowo zwiększa wydajność elektryczną kondensatorów.
