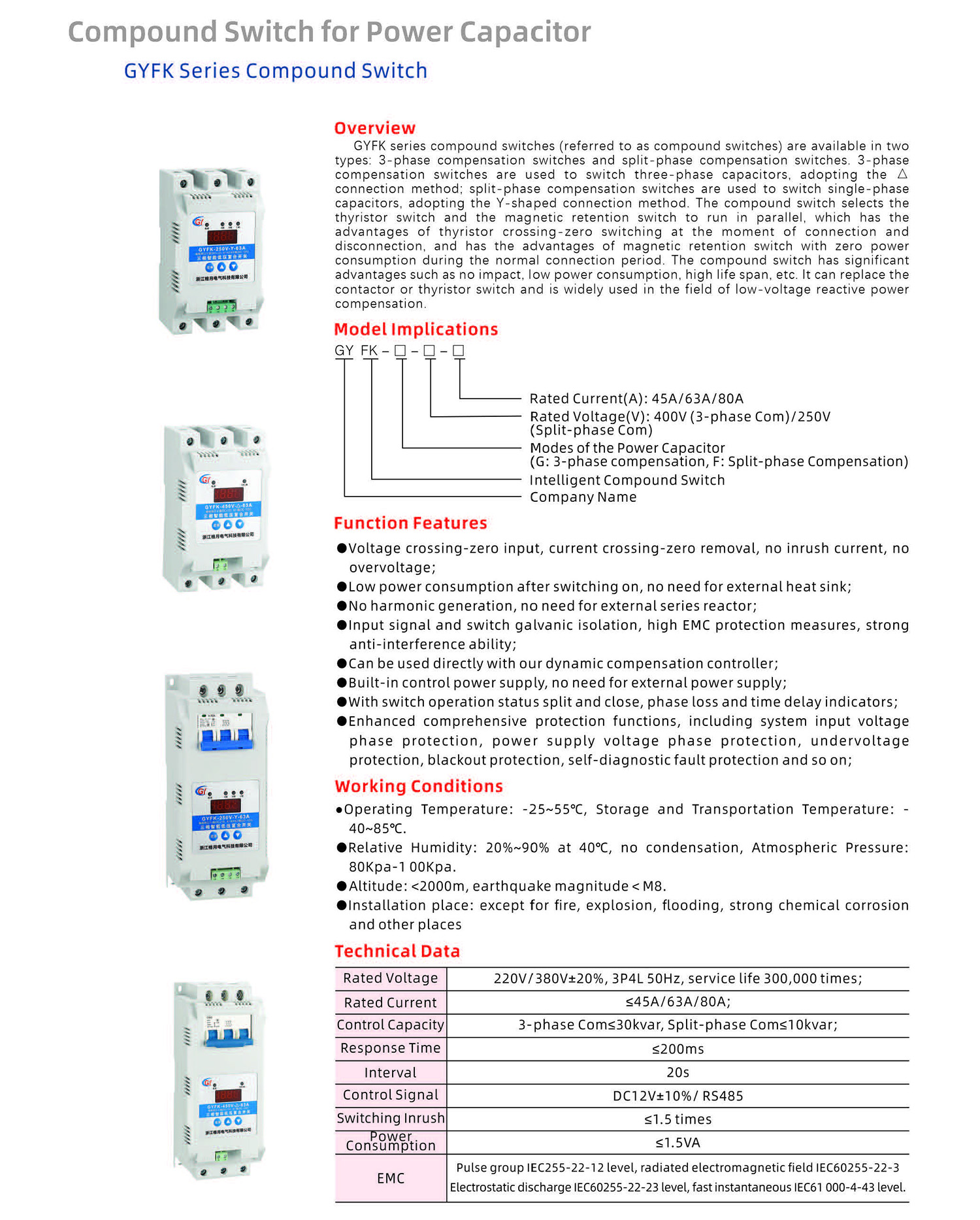

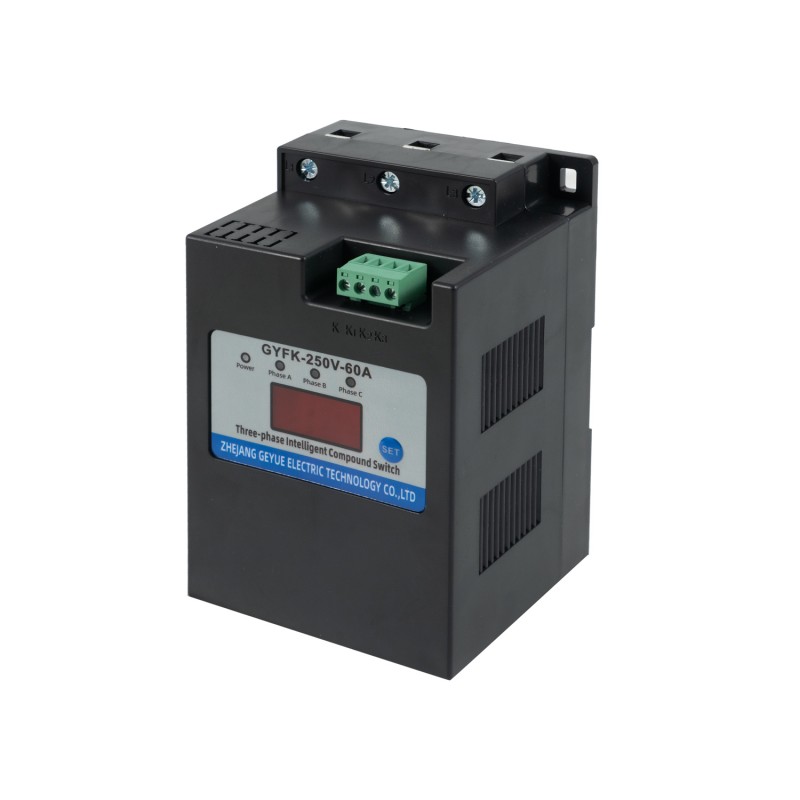

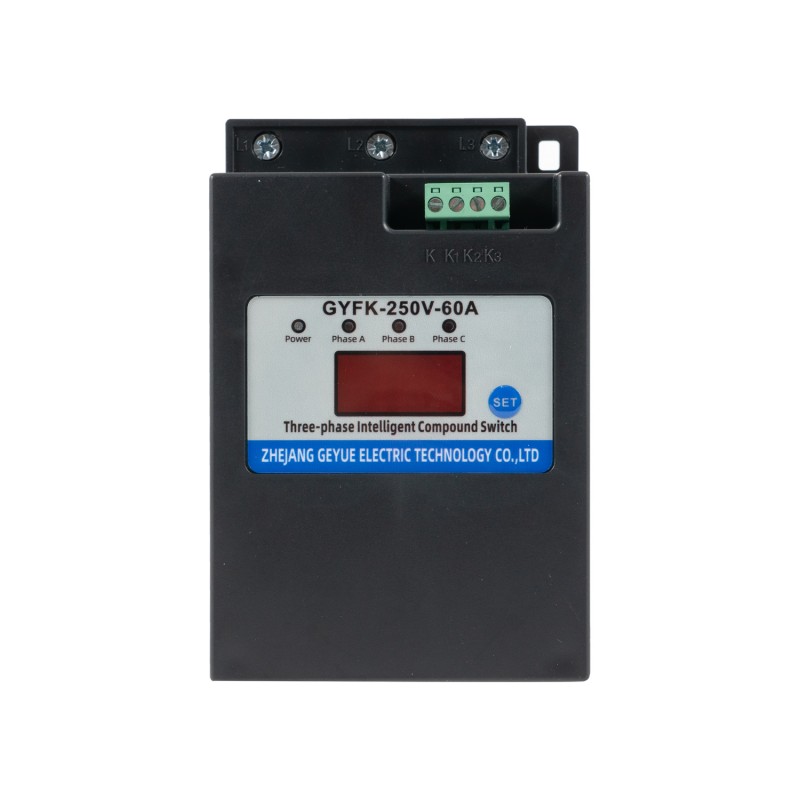

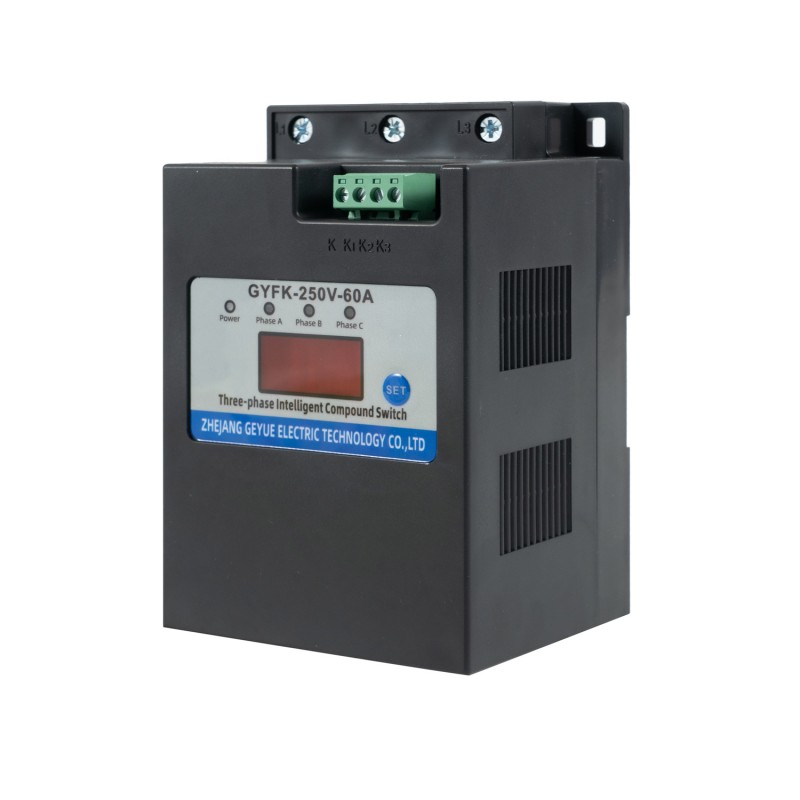

GYFK-250V Trójfazowy przełącznik kompensacyjny z dwufazową kompensacją

W nowoczesnym sektorze przemysłowym, który dąży do wysokiej wydajności, oszczędności energii i bezpieczeństwa sieci, technologia kompensacji mocy biernej niskiego napięcia przechodzi nową rundę głębokich innowacji. Nieodłączna sprzeczność tradycyjnych schematów przełączania kondensatorów, która wymaga kompromisu pomiędzy tłumieniem prądu rozruchowego a oszczędnością strat operacyjnych, od dawna niepokoi wielu inżynierów. Jako profesjonalny producent sprzętu z ponad dziesięcioletnim doświadczeniem w zakresie jakości energii, firma Geyue Electric, dzięki naszemu głębokiemu zrozumieniu istoty technologii kompensacji mocy biernej niskiego napięcia, z sukcesem wprowadziła na rynek trójfazowy przełącznik kompensacyjny z dwufazową kompensacją GYFK-250V. Ten innowacyjny przełącznik złożony łączy w sobie zalety tyrystorów i styków mechanicznych, sprytnie rozwiązując to wyzwanie branżowe.

Bezproblemowe przełączanie: precyzja technologii zerowego rozruchu

Tradycyjny przełącznik mechaniczny, stycznik prądu przemiennego serii CJ19, charakteryzuje się nieodłączną histerezą mechaniczną i charakterystyką odbicia styków, co utrudnia dokładne uchwycenie i wykonanie działań przełączających w punkcie przejścia napięcia przemiennego przez zero. To ograniczenie techniczne skutkuje znaczną różnicą potencjałów pomiędzy napięciem na zaciskach kondensatora a napięciem sieciowym w momencie przyłączenia do sieci, co nieuchronnie generuje ogromny prąd rozruchowy. Ten szczyt prądu rozruchowego może osiągnąć dziesięciokrotność prądu znamionowego kondensatora, nie tylko powodując naprężenia elektryczne kondensatora i skracając jego żywotność, ale także powodując chwilowy spadek napięcia w sieci, zakłócając normalną pracę innych wrażliwych urządzeń na tej samej szynie zbiorczej.

Podstawowa mądrość konstrukcyjna trójfazowego przełącznika kompensacyjnego z kompensacją rozdzieloną fazową GYFK-250V opracowanego przez Geyue Electric koncentruje się na innowacyjnym trybie pracy z przełączaniem przejściowym „najpierw tyrystor, później przekaźnik”, zasadniczo rozwiązując ten problem występujący w całej branży. Kiedy system sterowania tego przełącznika złożonego otrzyma zewnętrzne polecenie przełączenia, wbudowany mikroprocesor o wysokiej wydajności natychmiast inicjuje inteligentny program podejmowania decyzji. Mikroprocesor próbkuje przebieg napięcia sieci prądu przemiennego w czasie rzeczywistym z dużą szybkością, przewidując i blokując optymalny punkt przejścia napięcia przez zero za pomocą precyzyjnych algorytmów.

Po uchwyceniu tego teoretycznie „zerowego momentu” trójfazowy przełącznik kompensacyjny GYFK-250V najpierw steruje szybkim tyrystorem (tj. prostownikiem sterowanym krzemem), aby wykonać precyzyjne wyzwalanie. Ponieważ tyrystor jest wyzwalany, gdy napięcie przekracza zero, uzyskuje się „połączenie zerowego napięcia” przy teoretycznie braku udaru napięcia podczas podłączania kondensatora i „odłączenie przy zerowym prądzie” bez udaru prądu podczas rozłączania. Mechanizm ten tłumi prąd rozruchowy (prąd udarowy) w momencie zamykania i otwierania do znikomego poziomu, zwykle ograniczonego do 1,5-krotności prądu znamionowego kondensatora.

Pomysłowość całego tego procesu polega na tym, że trójfazowy przełącznik kompensacyjny z rozdzieloną fazą GYFK-250V, niczym mistrzowski mikrorzeźbiarz, nie opiera się na wymuszonym mechanicznym zamykaniu, ale raczej na ultrawysokiej prędkości komponentów elektronicznych i przyszłościowej ocenie inteligentnego sterowania, aby zakończyć połączenie elektryczne w najbardziej płynnym momencie, gdy przebiegi prądu i napięcia w naturalny sposób przekraczają zero. Zapewnia to naprawdę elastyczny dostęp i odłączanie przy „zerowym wpływie” na sieć energetyczną, doskonale chroniąc kondensatory i przedni sprzęt zasilający oraz znacznie poprawiając niezawodność i trwałość systemu kompensacji mocy biernej.

Działanie przy niskich stratach: efektywność inteligencji w stanie ustalonym

Jednakże tyrystor ma charakterystykę fizyczną polegającą na spadku napięcia w przybliżeniu 1 V w stanie przewodzenia, co oznacza, że ​​gdy prąd obciążenia przepływa przez tyrystor przez dłuższy czas, będzie generował znaczne straty przewodzenia i znaczne ciepło. Nie tylko zwiększa to niepotrzebne koszty operacyjne, ale także stwarza ciągłe wyzwanie dla projektu odprowadzania ciepła i długoterminowej niezawodności systemu kompensacji mocy biernej niskiego napięcia. Zdolność do doskonałego przezwyciężenia tego wyzwania to kolejny aspekt mądrości inżynierskiej zademonstrowanej przy projektowaniu trójfazowego przełącznika kompensacyjnego GYFK-250V firmy Geyue Electric.

W momencie, gdy tyrystor zakończy przewodzenie bez udarów, oparty na mikroprocesorze inteligentny obwód sterujący wewnątrz trójfazowego przełącznika kompensacyjnego z kompensacją rozdzieloną fazą GYFK-250V natychmiast inicjuje następną akcję. Ten inteligentny obwód sterujący precyzyjnie wydaje polecenia, szybko powodując synchroniczne zamknięcie równoległego przekaźnika magnetycznego (tj. styków mechanicznych). Ze względu na specjalne materiały stykowe i konstrukcję magnetycznego przekaźnika zatrzaskowego, jego rezystancja stykowa po zamknięciu styku jest wyjątkowo niska, zwykle osiągając poziom mikroomów. Ta charakterystyka o bardzo niskiej rezystancji umożliwia szybkie i płynne przeniesienie prądu obciążenia ze ścieżki tyrystorowej na ścieżkę przekaźnika zgodnie z naturalnym prawem „ścieżki o najmniejszej impedancji”.

Następnie inteligentny obwód sterujący trójfazowego przełącznika kompensacyjnego z kompensacją rozdzieloną fazą GYFK-250V wysyła sygnał wyłączenia, całkowicie odcinając tyrystor. Zatem podczas całej pracy w stanie ustalonym kondensatora stale podłączonego do sieci cały prąd obciążenia jest niezależnie przenoszony przez kanał styku mechanicznego o mocy bliskiej zeru. Ta skoordynowana konstrukcja „przełączania tyrystora i działania przekaźnika” zmniejsza pobór mocy przez samoprzewodzenie przełącznika złożonego GYFK-250V do wyjątkowo niskiego poziomu podczas długotrwałej pracy. Rygorystyczne testy pokazują, że całkowity pobór mocy przełącznika GYFK-250V w stanie ustalonym można regulować w zakresie 1,5 VA, co naprawdę zapewnia wysoce wydajną i energooszczędną pracę samego systemu, zasadniczo rozwiązując w ten sposób nieodłączne niedociągnięcia techniczne tradycyjnych przełączników tyrystorowych, takie jak duże wytwarzanie ciepła i wysokie zużycie energii operacyjnej.

Niezawodny system: gwarancja inteligentnej ochrony

Równowaga w zakresie przełączania i wydajności operacyjnej to tylko podstawa; w złożonych środowiskach przemysłowych równie ważna jest długoterminowa niezawodna praca i kompleksowa ochrona. Trójfazowy przełącznik kompensacyjny GYFK-250V z kompensacją rozdzielonej fazy zawiera solidny system monitorowania i ochrony oparty na mikroprocesorze. Monitoruje napięcie zasilania wejściowego, stan obciążenia oraz stan operacyjny wewnętrznych tyrystorów i przekaźników w czasie rzeczywistym, zapewniając wiele funkcji, w tym ochronę przed anomaliami napięcia, ochronę przed utratą fazy, autodiagnostykę usterek komponentów, ochronę przed brakiem obciążenia i ochronę przed awarią zasilania. Na przykład w przypadku zaniku fazy w napięciu systemowym lub nieprawidłowego zasilania, przełącznik zespolony odmówi zamknięcia; jeśli podczas pracy zostanie wykryta usterka, przełącznik zespolony zostanie automatycznie rozłączony. Ta funkcja autodiagnostyki i ochrony działająca całą dobę, 7 dni w tygodniu, zapewnia wyłącznikowi złożonemu wyjątkowo wysokie bezpieczeństwo i niezawodność, wydłużając jego żywotność do 200 000 cykli, znacznie przekraczającą żywotność tradycyjnych komponentów elektrycznych.

Kunszt Geyue Electric: niezawodność zaawansowanej technologii

Geyue Electric jest głęboko przekonany, że doskonała wydajność produktu wynika z rygorystycznego projektu, doskonałej produkcji i głębokiego wglądu w scenariusze zastosowań. Nasz trójfazowy przełącznik kompensacyjny z rozdzieloną fazą GYFK-250V jest doskonałym przykładem tej filozofii. Od wyboru materiałów o wysokiej przepuszczalności po precyzyjne tłoczenie, od optymalizacji programów mikroprocesorowych po wszystkie rygorystyczne testy fabryczne (w tym badanie wytrzymywanego napięcia stykowego 1600 VAC i testy długoterminowego starzenia), nasze zautomatyzowane linie produkcyjne i systemy kontroli jakości zapewniają, że każdy produkt dostarczany naszym klientom charakteryzuje się niezmiennie doskonałą jakością.

Przełączniki złożone naszej firmy obsługują zarówno kompensację trójfazową, jak i kompensację dwufazową, z znamionową zdolnością kompensacji w zakresie od 5 do 10 kvar dla każdej fazy i czasem reakcji wynoszącym nawet 300 milisekund. Trójfazowy przełącznik kompensacyjny GYFK-250V z kompensacją rozdzielonych faz został specjalnie zaprojektowany w celu rozwiązania typowego problemu nierównowagi obciążenia trójfazowego w budynkach komercyjnych, elektrowniach fotowoltaicznych i inteligentnych liniach produkcyjnych. Nie tylko skutecznie poprawia współczynnik mocy i zmniejsza straty w sieci, ale także równoważy prąd trójfazowy poprzez kompensację podziału fazy, radykalnie poprawiając jakość napięcia oraz zwiększając obciążalność transformatora i bezpieczeństwo zasilania.
