W jaki sposób reaktory rozwiązują problem eksplozji kondensatorów?

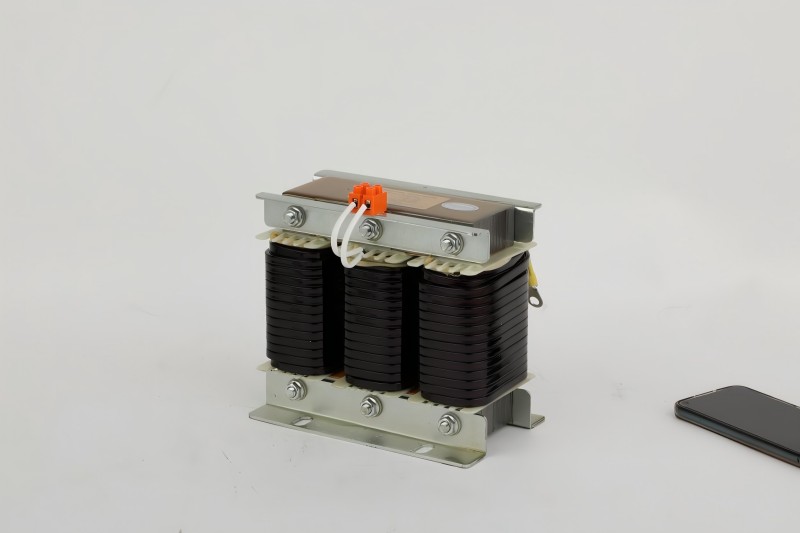

Jako kluczowe urządzenie w systemie kompensacji mocy reaktywnej,Reaktor seriiOpiera się na charakterystyce indukcji elektromagnetycznej cewki cewki indukcyjnej w celu osiągnięcia wszechstronnego zarządzania siecią energetyczną. Jego podstawowy system wartości opiera się na czterech wymiarach technicznych: tłumienie źródeł zanieczyszczenia harmonicznych o wysokiej częstotliwości poprzez bariery indukcyjne; budowanie dynamicznego łańcucha kompensacji mocy reaktywnej w celu ustabilizowania wahań napięcia; Dokładne korekty odchyleń współczynników mocy; oraz ustanowienie mechanizmu ochrony na poziomie sprzętu w celu zmniejszenia strat. Synergia tych funkcji zasadniczo optymalizuje jakość energii, jednocześnie zmniejszając koszty utrzymania sprzętu i marnotrawstwo energetyczne. W tym artykule przeanalizuje funkcjonalną ścieżkę reaktorów reaktora z perspektywy zasad elektromagnetycznych i kontroli systemu.

Mechanizm tłumienia harmonicznego

Obciążenia nieliniowe, takie jak falowniki i prostowniki w siatce mocy, generują bogate spektrum harmonicznych wysokiego rzędu, o typowych cechach liczb całkowitych prądów wielu częstotliwości, takich jak 5. (250 Hz) i 7. (350 Hz). Zasadniczą funkcją reaktora szeregowego jest skonstruowanie urządzenia impedancyjnego selektywnego selektywnego częstotliwości. Jego wzór reaktancji indukcyjnej XL = 2πfl pokazuje, że gdy wartość indukowania L jest stała, reaktancja indukcyjna wzrasta liniowo wraz z częstotliwością f. Gdy wskaźnik reaktancji wynosi 7%, impedancja 5. harmonicznej jest zwiększona do 35 razy większej fali, tworząc silny kanał tłumienia prądu o wysokiej częstotliwości. Kluczowym punktem sterowania jest ustawienie częstotliwości rezonansowej: Wzór obliczeń inżynierskich F0 = 1/(2π√lc) musi zostać dostosowany do poniżej najniższej charakterystycznej harmonicznej, aby zapewnić, że charakterystyka impedancji pojemnościowej jest prezentowana w pasmach częstotliwości harmonicznej. Jednocześnie arkusze stali krzemowej o wysokiej gęstości nasycenia są stosowane do utrzymania krzywej magnetyzacji w obszarze liniowym w warunkach przeciążenia 120%, a fluktuacja indukcyjności jest mniejsza niż ± 3%. To kompleksowe rozwiązanie zmniejsza całkowity wskaźnik zniekształceń harmonicznych systemu z 35%do poniżej 5%, a wskaźnik eliminacji ryzyka przepięcia rezonansowego przekracza 99,9%.

Mechanizm stabilizacji napięcia

Kiedy system reaktywnej mocy reaktywnej powoduje spadek napięcia, tradycyjnyKontakt ACKondensator zasilania ma opóźnienie odpowiedzi 80-200 ms. Dynamiczny system kompensacyjny oparty na reaktorze opiera się na trzech innowacjach: przy użyciu grupy zaworów tyrystorowych w celu osiągnięcia prędkości przełączania pół cyklu (10 ms); Konfigurowanie obwodu wykrywania różnicowego DU/DT w celu przechwytywania 0,5% niewielkiej zmiany napięcia; i obliczanie pojemności kompensacji w czasie rzeczywistym poprzez wzór Δq = U²ωc. Po wykryciu spadku napięcia o 3%, system sterowania ukończy przetwarzanie sygnału, wytwarzanie strategii i wyjście impulsu wyzwalającego w ciągu 15 ms, doprowadzając jednostkę reaktora-kaparem do wyjścia precyzyjnej mocy reaktywnej. Proces ten daje pełną grę właściwości supresji prądu rozluźniającego reaktora, ograniczając prąd odbłonka zamykającego kondensator do 20 -krotnego prądu znamionowego (konwencjonalne roztwory osiągają 200 razy), jednocześnie tłumiąc szybkość ponownego ponownego obciążenia łuku przełącznika.

Ścieżka poprawy czynnika mocy

Składnik prądu opóźnionego spowodowany obciążeniem indukcyjnym zmniejsza współczynnik mocy do poniżej 0,7. Departament zasilania wdraża nagrody i kary zgodnie z metodą „Metodę opłat za regulację współczynnika mocy”. Mechanizm korekcji reaktora szeregowego jest podzielony na trzy etapy: przedKondensator mocyjest stosowany, jego charakterystyka reaktancji indukcyjnej ograniczają pik prądu rozrywkowego do bezpiecznego progu; Podczas pracy tworzy się kanał filtra LC w celu kompresji szybkości zniekształceń napięcia harmonicznego tła z 15% do 3%; Automatyczny moduł strojenia jest skonfigurowany do ciągłego śledzenia zmian obciążenia i dynamicznej regulacji konfiguracji przełączania kondensatora za pomocą algorytmu PID. Rzeczywiste dane operacyjne pokazują, że system zwiększa współczynnik mocy z 0,8 do 0,99 w 200 ms, a fluktuacja w stanie ustalonym jest mniejsza niż 0,01. Średnia miesięczna opłata za energię elektryczną jest zmieniana z grzywny w wysokości 20 000 dolarów amerykańskich na nagrodę w wysokości 10 000-20 000 dolarów amerykańskich.

Realizacja funkcji ochrony sprzętu

Utrata sprzętu w środowisku harmonicznym wynika z trzech efektów fizycznych: efekt skóry powoduje, że odporność na przewód zwiększa się wraz z pierwiastkiem kwadratowym o częstotliwości; Utrata prądu wirowego jest proporcjonalna do kwadratu częstotliwości; Utrata histerezy jest proporcjonalna do częstotliwości i amplitudy gęstości strumienia magnetycznego. Reaktor działa jako filtr harmoniczny, osłabiając komponent 250 Hz o ponad 20dB, zmniejszając utratę obciążenia transformatora 1600 kVA o 12,7 kW. Równoważne roczne oszczędność energii elektrycznej wynosi 110 000 stopni, wzrost temperatury uzwojenia w gorącym punkcie zmniejsza się o 23K, szybkość starzenia się izolacji jest zmniejszona do 1/3,7, żywotność sprzętu jest przedłużana z 15 lat do 25 lat, a częstotliwość utrzymania uszkodzenia zmniejsza się o 68%.

Generowanie wartości ekonomicznej

Model korzyści ekonomicznych reaktora szeregowego obejmuje bezpośrednie i pośrednie korzyści: w systemie dystrybucji 1000KVA kontrola harmoniczna zmniejsza straty transformatora i linii o 9,8 kW, oszczędzając 86 000 kWh energii elektrycznej rocznie; Wskaźnik wypadków wybuchowych kondensatora wynosi zero, co oszczędzając średnio 10 000 USD na kosztach części zamiennych rocznie; Wyeliminowanie strat w czasie przestoju jest równoważne 40 000 USD; a premia czynnika mocy ma roczny dochód w wysokości 5000 USD. Okres zwrotu statycznego inwestycji wynosi 2,3 roku, a całkowity dochód w dziesięcioletnim cyklu życia wynosi 7,1 razy więcej niż koszt zakupu sprzętu, a wewnętrzna stopa zwrotu (IRR) przekracza 36%.

Wniosek

.Reaktor seriiBuduje czterymiarowymi systemem zarządzania poprzez zasadę indukcji elektromagnetycznej: indukcyjność zmieniająca częstotliwość w celu tłumienia harmonicznych, szybkiej reakcji na stabilizowanie napięcia, dynamiczne strojenie w celu prawidłowej mocy i tłumienie strat w celu przedłużenia żywotności sprzętu. Jego wdrożenie techniczne nie opiera się na złożonych systemach sterowania, ale na precyzyjnym projektowaniu parametrów indukcyjności (optymalizację właściwości materialnej i punkcie rezonansu systemowego przed kontrolą. W procesie przemysłowych sieci energetycznych przechodzących w erę wysokiej efektywności energetycznej reaktorzy nadal zapewniają podstawowe gwarancje i rekonstruują równowagę między jakością energii i korzyści ekonomicznych.
