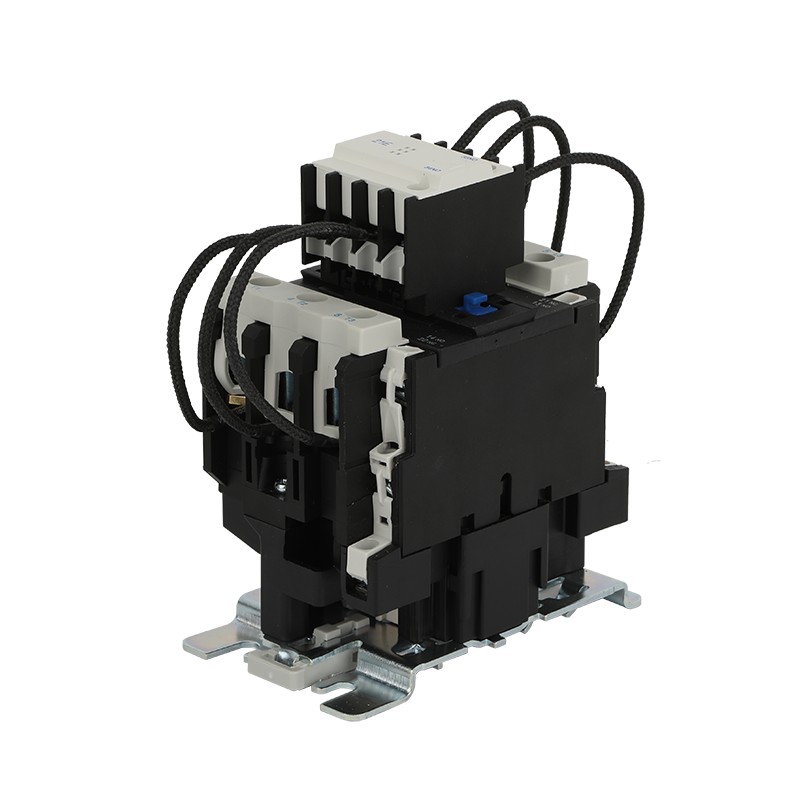

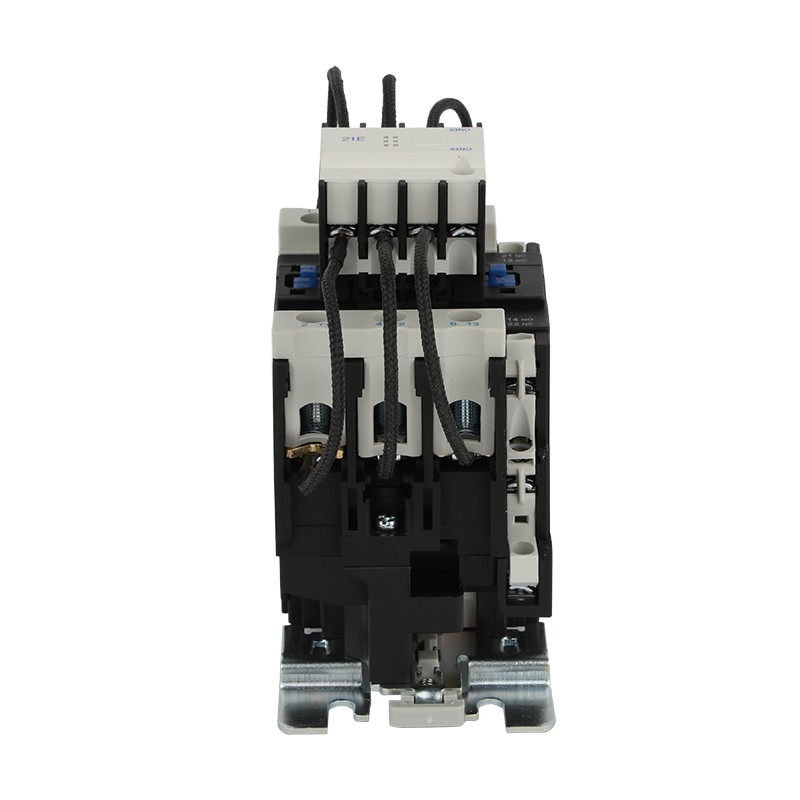

Styczniki przełączające kondensatory serii CJ19

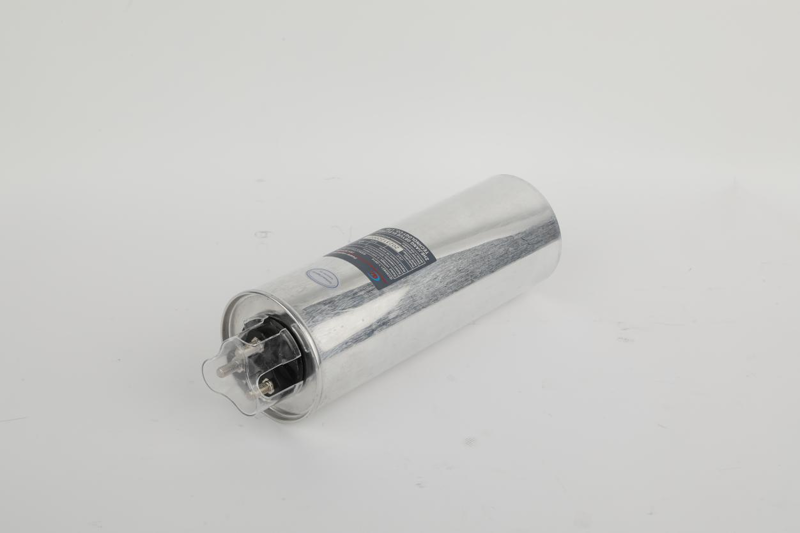

W układzie kompensacji mocy biernej niskiego napięcia niezawodne przełączanie obwodu kompensacji mocy biernej kondensatora jest kluczem do zapewnienia stabilnej pracy całego układu kompensacji mocy biernej niskiego napięcia. Wybór najodpowiedniejszego prądu znamionowego dla styczników przełączających kondensatorów serii CJ19 dla systemu kompensacji mocy biernej niskiego napięcia jest jak wybór najodpowiedniejszego rozmiaru zastawki serca dla serca z upośledzoną funkcją - jeśli prąd znamionowy jest zbyt mały, styczniki ulegną uszkodzeniu z powodu przeciążenia, a jeśli prąd znamionowy jest zbyt duży, ekonomiczność i wydajność styczników będą słabe. Geyue Electric zdaje sobie sprawę, że prawidłowy wybór styczników przełączających kondensatorów serii CJ19 jest prawdziwym problemem dla wielu użytkowników podczas tworzenia ekonomicznego i niezawodnego rozwiązania kompensacji statycznej. W tym artykule w jasny sposób wyjaśniono naukową metodę dopasowywania najodpowiedniejszego prądu znamionowego dla styczników przełączających kondensatorów serii CJ19 w obwodzie kompensacji kondensatora.

Poznaj wyjątkową misję styczników przełączających kondensatory serii CJ19

Przede wszystkim użytkownicy muszą wyraźnie wiedzieć, że styczniki przełączające kondensatorów serii CJ19, jako bezpośredni wykonawcy operacji przełączania kondensatorów, nie są zwykłymi stycznikami; są to rodzaj styczników zaprojektowanych specjalnie do włączania i wyłączania kondensatorów. Ich podstawowym zadaniem jest bezpieczne radzenie sobie z ogromnym prądem udarowym zamykającym, generowanym podczas podłączania kondensatorów do obwodu. W tych warunkach pracy zwykłe styczniki są podatne na zespawanie styków lub stopienie styków, ale styczniki przełączające kondensatorów serii CJ19, dzięki specjalnej optymalizacji struktury rdzenia i konstrukcji obwodu magnetycznego, mogą ograniczyć prąd udarowy do 20-krotności prądu znamionowego, zapewniając w ten sposób żywotność elektryczną. Zrozumienie „specjalnej natury” styczników przełączających kondensatory serii CJ19 jest pierwszym krokiem w prawidłowym wyborze najodpowiedniejszego prądu znamionowego.

Dopasowanie najbardziej odpowiedniego prądu znamionowego dla styczników przełączających kondensatorów serii CJ19 w żadnym wypadku nie jest równoznaczne z prostym dokonaniem bezpośredniej korespondencji w oparciu o parametry wymienione na etykietach kondensatorów. Rygorystyczny proces selekcji musi uwzględniać dwa kluczowe dane związane z prądem: prąd roboczy w stanie ustalonym i wpływ dynamicznego prądu udarowego.

Opanuj podstawowy wzór na prąd roboczy

Obliczenie prądu roboczego w stanie ustalonym zależy od maksymalnego stanu pracy kondensatorów podczas ich rzeczywistej pracy. Podstawowy wzór jest następujący: Prąd roboczy (A) = pojemność znamionowa kondensatora (kvar) / (√3 * Rzeczywiste napięcie sieciowe (kV)). Szczególnie ważne jest, aby pamiętać, że jeśli napięcie znamionowe kondensatorów jest wyższe niż napięcie robocze systemu, rzeczywista pojemność wyjściowa i prąd kondensatorów zmniejszą się o współczynnik kwadratowy. W tej sytuacji podstawą doboru styczników jest rzeczywisty stan pracy kondensatorów w konkretnym układzie, a nie idealne parametry podane na tabliczkach znamionowych kondensatorów. Oznacza to, że w przypadku styczników przełączających kondensatory serii CJ19 należy wybrać najbardziej odpowiednią wartość znamionową prądu, która będzie mniejsza i bardziej ekonomiczna w oparciu o rzeczywisty prąd roboczy kondensatorów po redukcji.

Jednak to, czy styczniki przełączające kondensatory serii CJ19 mogą skutecznie i bezpiecznie wykonywać zadanie włączania i wyłączania kondensatorów, w dużej mierze zależy od tego, czy wytrzymają one dynamiczny prąd udarowy w obwodzie. Znamionowy prąd roboczy styczników przełączających kondensatory serii CJ19 jest zdefiniowany pod warunkiem, że są one w stanie wytrzymać tysiące, a nawet dziesiątki tysięcy standardowych uderzeń prądu udarowego. Dlatego najskuteczniejszą i najdokładniejszą metodą wyboru najodpowiedniejszego prądu znamionowego dla styczników serii CJ19 jest skorzystanie z tabeli porównawczej „Pojemność kondensatora – zalecany model stycznika” dostarczonej przez producenta. Na przykład w systemie kompensacji mocy biernej niskiego napięcia o napięciu znamionowym 400 V, pojemności znamionowej pojedynczego kondensatora 30 kvar i prądzie w stanie ustalonym około 43 A na kondensator, biorąc pod uwagę prąd udarowy w obwodzie, zwykle zalecamy, aby użytkownicy wybierali styczniki przełączające kondensatory serii CJ19 o prądzie znamionowym nie mniejszym niż 63 A.

Rozważ kluczowe zmienne lokalne w zastosowaniach praktycznych

Łącząc już użycie wzoru i tabeli porównawczej, dokładniejsze rozważenie zmiennych występujących na miejscu umożliwi wybranie styczników przełączających kondensatorów serii CJ19 o prądzie znamionowym bliższym najbardziej odpowiedniemu. Podstawową zmienną, którą należy wziąć pod uwagę, jest strategia przełączania przyjęta w ramach lokalnego projektu kompensacji mocy biernej: czy jest to przełączanie jednoelementowe (co oznacza, że ​​każdy kondensator jest niezależnie sterowany i przełączany jeden po drugim)? A może jest to przełączanie cykliczne i grupowane na wielu jednostkach (co oznacza, że ​​wiele kondensatorów jest na stałe zgrupowanych w jedną jednostkę i przełączanych jako całość w cyklu, przy czym każda grupa wielu kondensatorów stanowi jednostkę minimalną)? W przypadku stosowania strategii „przełączania grupowego”, jeśli najpierw zostanie włączona jedna grupa kondensatorów (grupa A), a następnie druga grupa kondensatorów (grupa B), to w momencie zamknięcia przełącznika prąd rozruchowy generowany przez grupę B pochodzi nie tylko z napięcia sieciowego, ale, co ważniejsze, z już naładowanych kondensatorów w grupie A, które natychmiast rozładują się w grupie B. Doprowadzi to do znacznie większego nałożonego prądu rozruchowego niż przy włączeniu pojedynczej grupy. W tym momencie należy odpowiednio zaktualizować specyfikację styczników przełączających kondensatorów serii CJ19, to znaczy wybrać styczniki o większym prądzie znamionowym. Drugą zmienną, którą należy wziąć pod uwagę, jest środowisko harmoniczne systemu: gdy zawartość harmonicznych tła jest wysoka, prąd obwodu kondensatora wzrośnie z powodu harmonicznych i może spowodować wzmocnienie rezonansu. Zaleca się zarezerwować dodatkowy margines 15%-25% w oparciu o obliczoną wartość prądu roboczego lub preferencyjnie zastosować inteligentne kondensatory antyharmoniczne. Ostatnią zmienną, którą należy wziąć pod uwagę, jest metoda instalacji i środowisko pracy: gęsta metoda instalacji i słaba wentylacja środowiska pracy pogorszą warunki rozpraszania ciepła przez styczniki przełączające kondensatory serii CJ19, wpływając na ich obciążalność. Przy wyborze należy także odpowiednio uaktualnić specyfikację, czyli wybrać styczniki o większym prądzie znamionowym.

Kompleksowe rozwiązania Geyue Electric

Aby stworzyć stabilny i niezawodny system kompensacji mocy biernej niskiego napięcia, potrzeby użytkowników wykraczają daleko poza prawidłowe dopasowanie styczników przełączających kondensatorów serii CJ19. Tak naprawdę wymagana jest doskonała koordynacja pomiędzy wszystkimi komponentami i właśnie to jest podstawową wartością, jaką Geyue Electric zapewnia naszym użytkownikom.

Jako profesjonalny producent z długą historią w dziedzinie kompensacji mocy biernej niskiego napięcia, Geyue Electric oferuje nie tylko pełną gamę wysokiej jakości komponentów, od styczników przełączających kondensatorów serii CJ19 po kondensatory antyharmoniczne, dławiki szeregowe i sterowniki APFC, ale także zapewnia zintegrowane rozwiązanie oparte na precyzyjnej analizie obciążenia i diagnostyce systemu. Nasz zespół techniczny dokładnie rozważy strukturę dystrybucji, charakterystykę obciążenia i warunki harmoniczne oraz zaprojektuje dla Ciebie kompletny system, począwszy od precyzyjnego doboru po zoptymalizowane okablowanie, zapewniając bezpieczne dopasowanie każdego obwodu, dzięki czemu Twoje urządzenie kompensacyjne może nie tylko skutecznie poprawić współczynnik mocy, ale także osiągnąć dłuższą żywotność i niższe całkowite koszty konserwacji.
