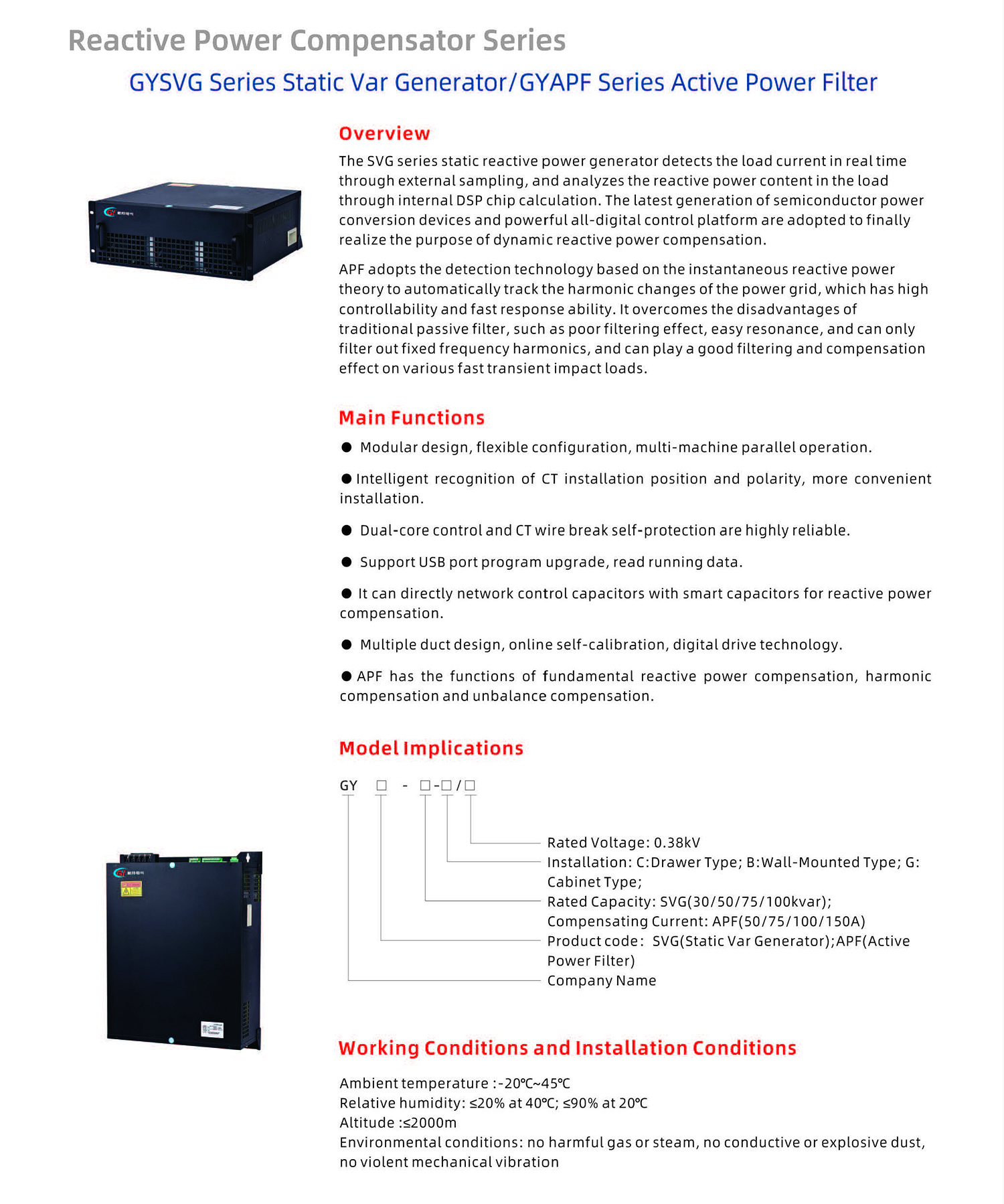

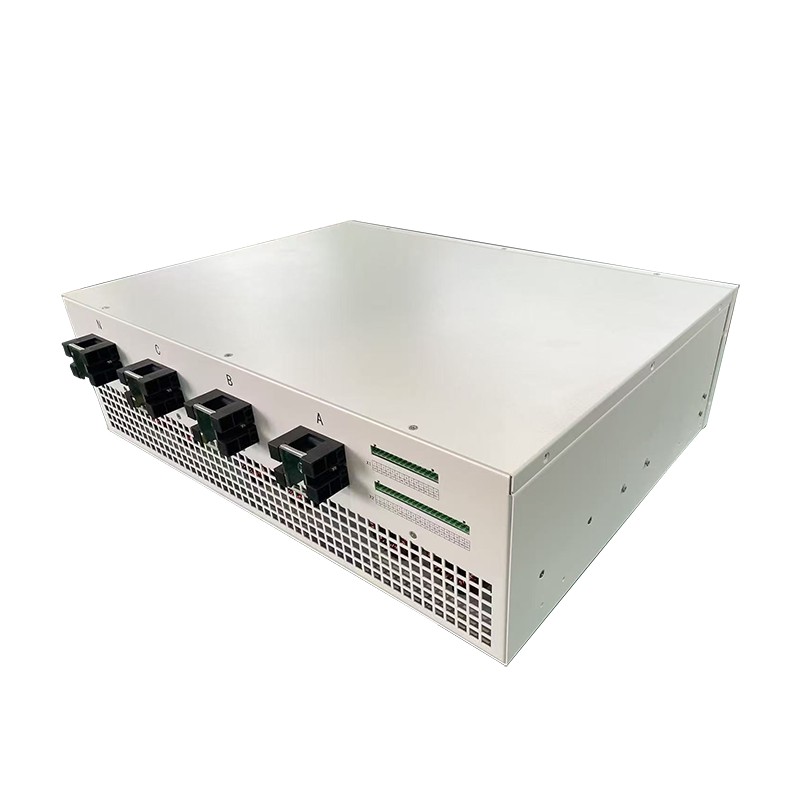

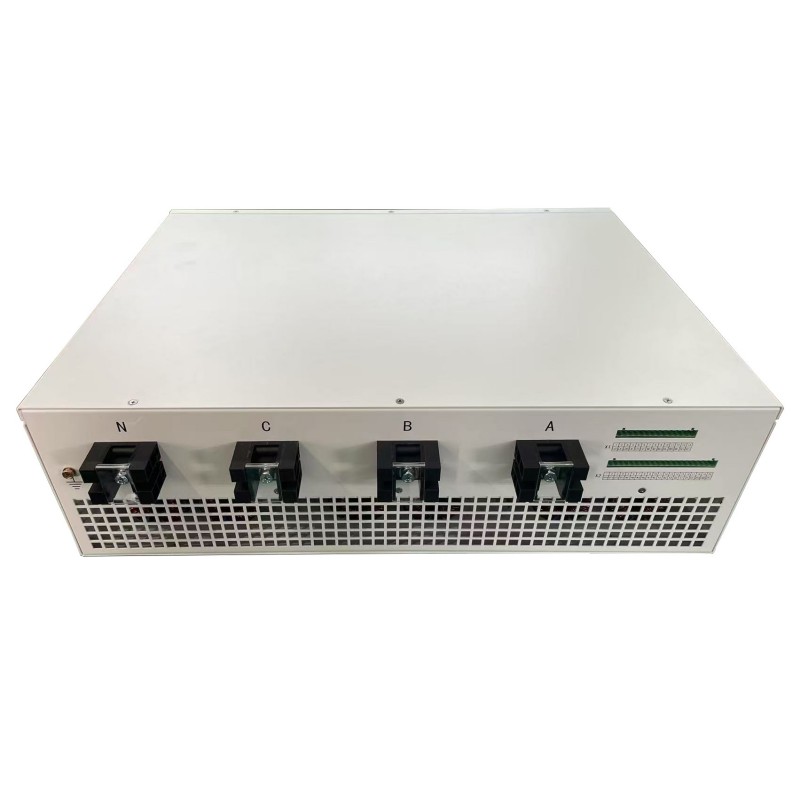

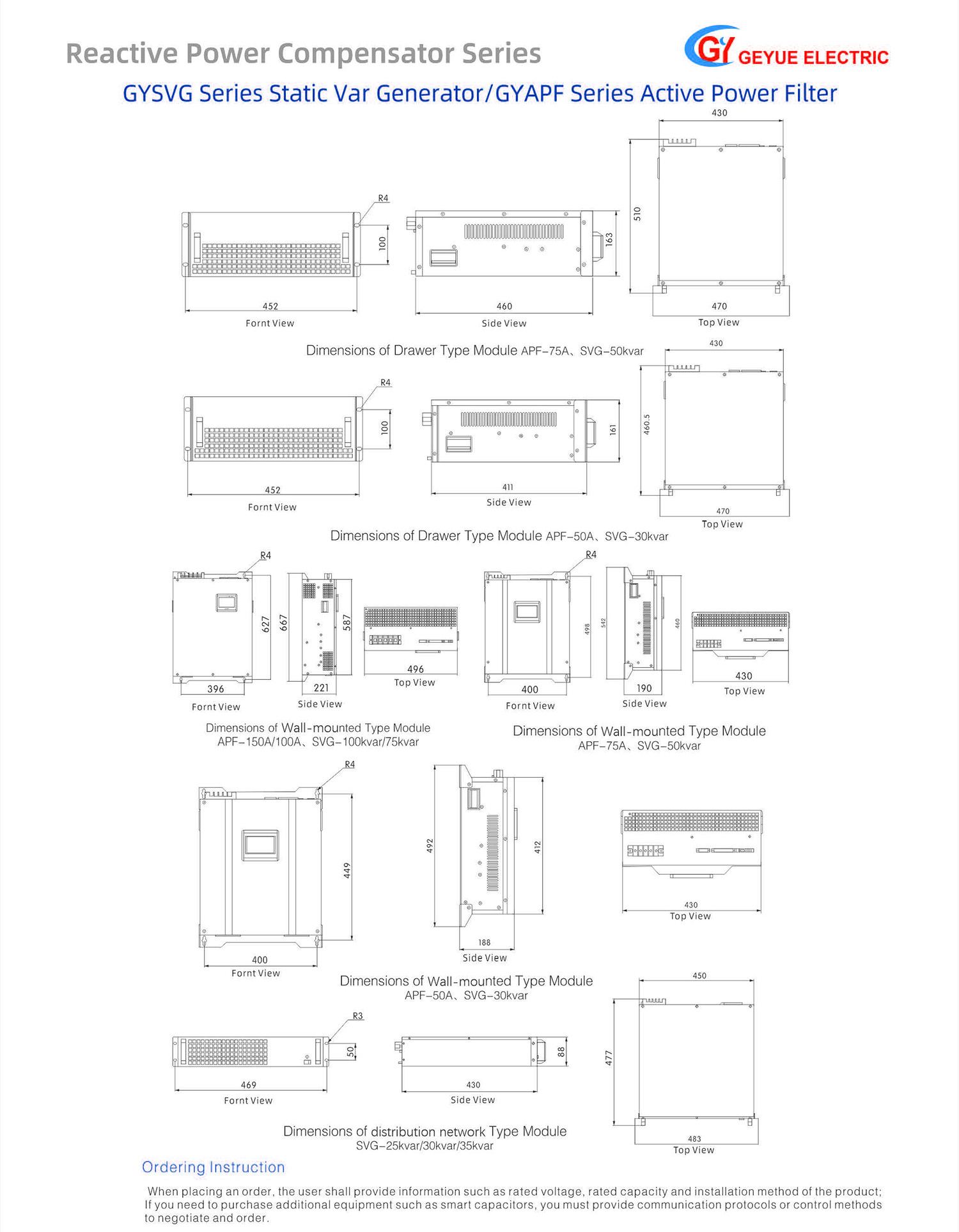

Generator statyczny Var serii GYSVG

Omawiając zarządzanie jakością energii w nowoczesnych sieciach elektroenergetycznych niskiego napięcia, statyczne generatory Var (SVG) serii GYSVG wyróżniają się spośród różnych urządzeń do kompensacji mocy biernej niskiego napięcia ze względu na ich wyjątkową wydajność dynamiczną. Prawdziwy sekret ich sukcesu kryje się w potężnym „sercu” znajdującym się w środku – technologii inwerterowej opartej na IGBT. Wielu użytkowników będzie ciekawych, w jaki sposób ten pozornie zwyczajny sprzęt elektroenergetyczny, niczym wysoko wykwalifikowany przewodnik, może precyzyjnie „zsyntetyzować” prąd bierny wymagany przez system elektroenergetyczny i uzyskać natychmiastową kompensację? Odpowiedzi udzieli w poniższym artykule główny inżynier Geyue Electric.

Precyzyjne dekodowanie od instrukcji do impulsów

Proces pracy statycznego generatora Var serii GYSVG rozpoczyna się od jasnej instrukcji kompensacji. Gdy sterownik w wewnętrznym systemie SVG przeanalizuje aktualną wymaganą moc bierną (indukcyjną lub pojemnościową) obciążenia za pomocą szybkiego cyfrowego procesora sygnałowego, ta instrukcja kompensacji nie jest bezpośrednio stosowana w sieci energetycznej. Wewnętrzny system SVG najpierw przekształca tę instrukcję kompensacji w niezwykle precyzyjny „arkusz wyników kontroli”, czyli specyficzną formę sygnału modulacji szerokości impulsu, dlatego też technologia modulacji szerokości impulsu odgrywa kluczową rolę na tym etapie. Wewnętrzny system SVG może precyzyjnie „rysować” kształt fali i zależność fazową docelowego prądu sinusoidalnego, dostosowując szerokość impulsu serii sygnałów o fali prostokątnej o wysokiej częstotliwości, uzyskując dokładność czasową na poziomie mikrosekund. Po otrzymaniu tych impulsów modulacji szerokości impulsu, bipolarny konwerter tranzystorowy z izolowaną bramką, niczym doświadczony muzyk otrzymujący partyturę, rozpocznie wysoce skoordynowany występ energetyczny.

Szybkie przełączanie i przekształcanie energii tranzystorów bipolarnych z izolowaną bramką

Tranzystor bipolarny z izolowaną bramką, jako w pełni sterowalny elektroniczny układ przełączający, ma podstawową zaletę techniczną polegającą na możliwości wykonywania szybkich i niezawodnych operacji włączania i wyłączania przy częstotliwościach od kilku tysięcy do dziesiątków tysięcy razy na sekundę. Ten dynamiczny proces przełączania stanowi fizyczną podstawę „syntetyzowania” prądu biernego. Energię elektryczną zmagazynowaną w kondensatorze po stronie prądu stałego generatora statycznej mocy biernej można uznać za „surowiec energetyczny” do przetworzenia. Tranzystor bipolarny z izolowaną bramką, pod precyzyjnym sterowaniem impulsami modulującymi szerokość impulsu, steruje otwieraniem i zamykaniem kanału energii elektrycznej przy ekstremalnie wysokich częstotliwościach. Dzięki temu działaniu przełączającemu o wysokiej częstotliwości wewnętrzny system statycznego generatora Var serii GYSVG odcina i ponownie łączy energię elektryczną prądu stałego, a następnie podlega efektowi kształtowania cewki filtra po stronie prądu przemiennego, ostatecznie „wycinając” prąd sinusoidalny, który jest całkowicie zgodny z instrukcją i ma gładki przebieg. Częstotliwość tego prądu wyjściowego jest ściśle zsynchronizowana z napięciem sieci, a jego faza jest precyzyjnie kontrolowana tak, aby wyprzedzać lub opóźniać napięcie o 90 stopni, tworząc w ten sposób wymagany pojemnościowy lub indukcyjny prąd bierny.

Dynamiczne śledzenie w czasie rzeczywistym osiągane przez system sterowania w pętli zamkniętej

Prawdziwa dokładność techniczna statycznego generatora Var serii GYSVG znajduje odzwierciedlenie nie tylko w jego możliwościach syntezy statycznej, ale także w wydajności dynamicznego śledzenia. W systemie SVG zastosowano szybki mechanizm sterowania w zamkniętej pętli. Wyprowadzając prąd kompensacyjny, statyczny generator var stale monitoruje rzeczywiste parametry napięcia i prądu w punkcie przyłączenia do sieci. Wewnętrzny system porównuje zebrane sygnały sprzężenia zwrotnego z oryginalnymi instrukcjami kompensacji w czasie rzeczywistym, generując w ten sposób sygnał korekcji błędów. Sterownik w systemie natychmiast dostosowuje parametry wyjściowe impulsów modulacji szerokości impulsu w oparciu o sygnał korekcji błędów, sterując w ten sposób konwerterem tranzystora bipolarnego z izolowaną bramką w celu dokładnego dostrojenia wyjściowej energii elektrycznej. Proces ten tworzy ciągłą pętlę odpowiedzi na poziomie milisekund, zapewniając, że niezależnie od wahań zapotrzebowania obciążenia na moc bierną, statyczny generator var może śledzić w czasie rzeczywistym i precyzyjnie syntetyzować prądy kompensacyjne o równej amplitudzie i przeciwnej fazie, osiągając precyzyjne i natychmiastowe anulowanie bez opóźnień.

Praktyka i zaangażowanie Geyue Electric

Jako ważny producent w dziedzinie kompensacji mocy biernej niskiego napięcia w Chinach, Geyue Electric zawsze głęboko rozumiał znaczenie dokładności, niezawodności i wydajności kompensacji mocy biernej niskiego napięcia w systemach elektroenergetycznych użytkowników. Systematycznie integrujemy zaawansowaną technologię przetwornic tranzystorów bipolarnych z izolowaną bramką na każdym etapie badań, projektowania i produkcji każdego statycznego generatora Var serii GYSVG. Doskonale zdajemy sobie sprawę, że doskonałej wydajności sprzętu nie można osiągnąć bez ścisłej kontroli nad doborem podstawowych komponentów, bez ciągłych, profesjonalnych inwestycji w optymalizację algorytmów sterowania i bez nieustannego dążenia do długoterminowej, stabilnej jakości pracy sprzętu.

W oparciu o tę koncepcję techniczną Geyue Electric stara się dostarczać klientom rozwiązania w zakresie kompensacji mocy biernej niskiego napięcia, które spełniają rzeczywiste wymagania warunków pracy. Rozwiązania, które oferujemy, to nie tylko pojedynczy sprzęt o wysokiej wydajności, ale kompleksowy system usług obejmujący profesjonalną diagnostykę na miejscu, spersonalizowany projekt schematu, niezawodną integrację systemów i skuteczne wsparcie posprzedażowe. Naszym celem jest pomoc klientom z różnych branż w skutecznej poprawie jakości energii elektrycznej, znaczącym obniżeniu strat liniowych i kosztów energii elektrycznej oraz pełnym zapewnieniu stabilności i ciągłości działalności produkcyjnej. Geyue Electric nie może się doczekać wykorzystania naszej profesjonalnej siły technicznej i szczerego podejścia do usług, aby stać się niezawodnym, długoterminowym partnerem, któremu użytkownicy mogą zaufać na ścieżce zarządzania jakością energii elektrycznej.
